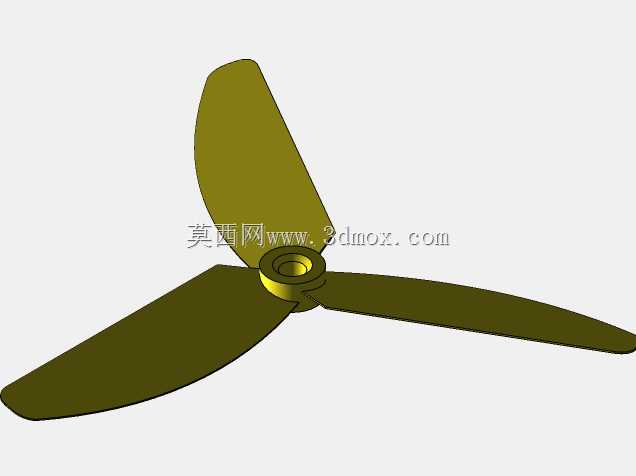

三叶塑料轴流风叶结构设计方案

　　这类三叶塑料风叶是小型通风散热场景里应用极广的部件，日常能在桌面通风设备、小型电子设备散热风道、小型工业机柜散热单元、农用小型喷雾风机甚至部分小型无人机动力配套的风冷结构里见到它的身影，核心作用是通过旋转带动空气定向流动，完成热量交换或者空气输送的功能。

　　从结构设计逻辑来看，三叶布局是在动平衡控制、风噪表现、送风效率三者之间做的平衡选型：相比两叶结构，三叶布局在相同转速下的动平衡冗余度更高，不需要过高的配重精度就能把径向跳动控制在合理范围，量产时的注塑成型良率更可控；对比四叶及以上的多叶结构，三叶的单片叶片弦长可以做的更宽，相同转速下能推动的空气体积更大，同时叶片间的气流干涉更少，高速旋转时的涡流噪音更低，适配民用、小型工业场景对低噪、大风量的双重需求。

　　叶片的翼型没有采用航空级的复杂层流翼型，而是选用了适合注塑成型的等厚圆弧翼型，叶片从根部到叶稍做了连续的扭角变化：靠近轮毂的根部扭角偏大，主要作用是把轮毂周边的紊流梳理成顺向气流，避免根部区域形成气流死区；叶稍位置扭角收小，匹配旋转时叶稍线速度更高的运动特性，让整个叶片扫过的区域内，不同半径位置的气流推动效率保持一致，避免局部气流压差过大产生额外的紊流损耗。叶片前缘做了微小的圆角过渡，既可以降低注塑时的应力集中，也能减少叶片切割空气时的尖边噪音，后缘则做了轻微的减薄处理，让气流脱离叶片表面时更顺畅，减少尾流涡流带来的能量损耗。

　　中间的轮毂部分做了阶梯式的安装孔设计，中心孔适配标准的电机输出轴径，孔壁预留了顶丝固定的平面位，安装时不需要额外做轴面加工，直接通过顶丝就能完成周向固定，避免旋转时出现打滑。轮毂外圈做了加厚的加强环，和三片叶片的根部做圆弧过渡连接，把叶片旋转时产生的离心力均匀分散到整个轮毂结构上，避免长期高速旋转时叶片根部出现应力开裂——毕竟采用塑料材质时，根部的应力集中是最容易出现失效的位置，这个过渡圆角的半径经过反复调整，既不会因为圆角过大影响根部区域的气流流通，也能把根部的集中应力降到材料许用应力的三分之一以下，满足长期连续运转的强度要求。

　　安装边界上，整个风叶的轴向厚度控制的比较紧凑，轮毂的轴向定位面和电机端盖的安装面完全贴合，安装后叶片和周边风道壁的径向间隙控制在3-5mm，间隙过大会产生气流回流损失，降低送风效率，间隙过小则容易因为安装同轴度误差出现叶片擦碰风道的问题。叶片的旋转投影直径适配常规的小型通风设备风道尺寸，不需要对现有设备的风道结构做改动就能直接替换安装，适配性很强。

　　材质选型上采用改性聚丙烯材质，本身具备足够的韧性和刚性，注塑成型时的收缩率稳定，成型后叶片的形变小，不需要做大量的后处理校形就能满足动平衡要求，同时材质本身的耐温范围覆盖日常设备运行的温度区间，长期在40-60摄氏度的工作环境下不会出现形变、脆化的问题，完全满足民用及小型工业场景的使用寿命要求。

　　实际使用中，这类风叶的工作转速通常在每分钟1000转到2500转之间，这个转速区间内三叶结构的共振点被刻意避开，不会因为和电机的振动频率重合产生共振噪音，配合合理的翼型扭角，送风距离可以满足1-2米范围内的通风散热需求，不管是桌面直吹的人体舒适通风，还是机柜内部的热空气抽排，都能稳定发挥作用。设计时也充分考虑了量产的工艺性，整个叶片的脱模斜度控制在1.5度以上，没有倒扣结构，采用简单的两板模就能完成注塑生产，量产成本控制在很低的水平，适合大规模配套使用。
