12V直流泵闭式径流叶轮结构设计

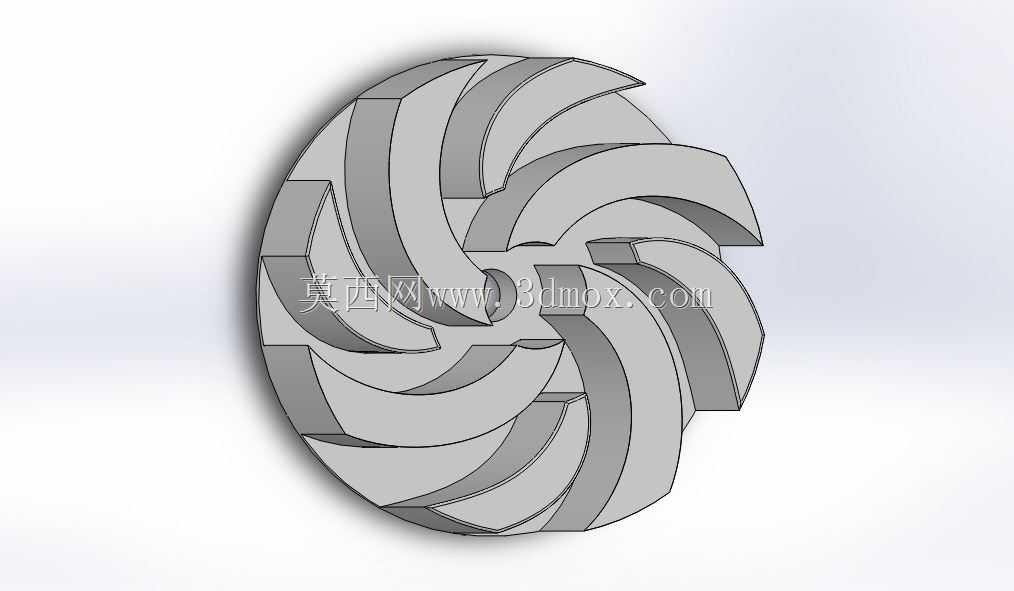

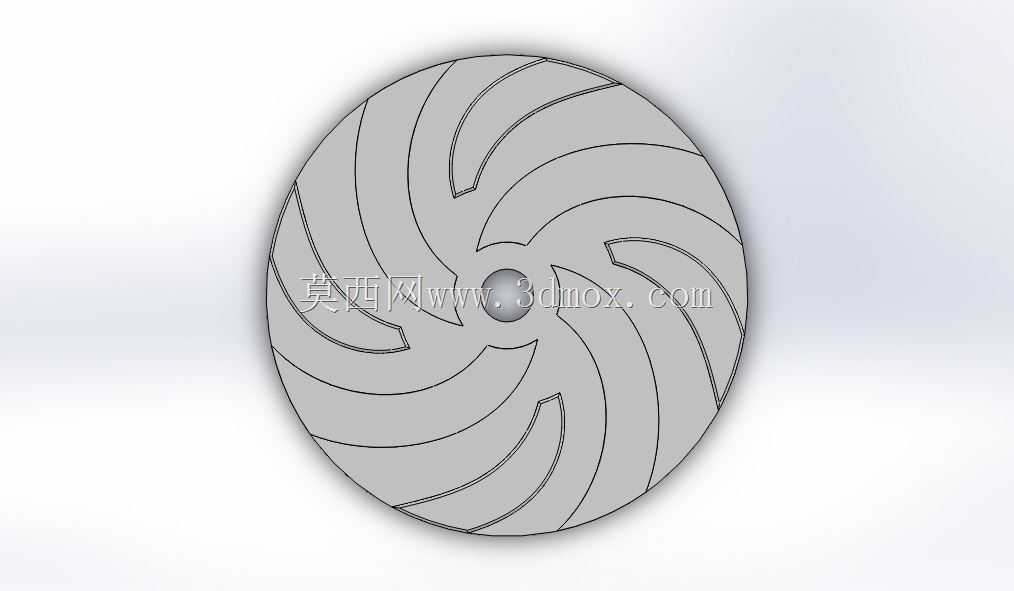

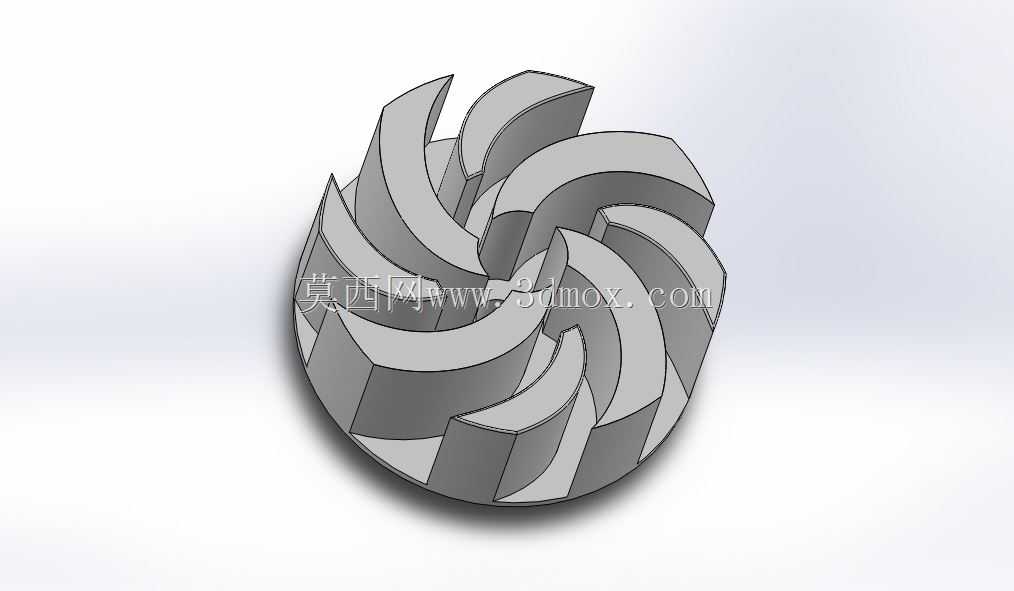

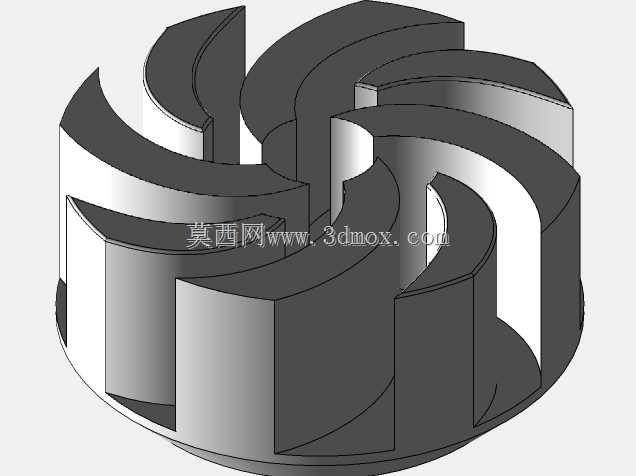

　　这款叶轮是配套小功率12V直流水泵的核心过流做功部件，主要适配车载小型供水系统、桌面级水冷循环装置、小型农用喷雾设备、便携净水装置这类低压直流供电的流体输送场景，这类场景普遍依赖车载电瓶、小型锂电池组供电，对泵体的做功效率、低压启动性能、运行稳定性有明确要求，叶轮作为直接接触流体完成能量转换的零件，其结构设计直接决定整泵的扬程、流量、气蚀余量等核心性能参数。从结构形式来看，该叶轮采用闭式径流设计，叶片为后弯式空间扭曲造型，整体为一体化铣削成型结构，没有额外的轮盖拼接焊缝，既减少了流体在流道内的沿程阻力损失，也避免了拼接缝隙带来的流体泄漏、杂质卡滞风险，适配输送常温清水、低浓度无颗粒冷却液这类洁净流体，不适合输送含大颗粒杂质、

　　高粘度的流体介质。设计过程中首先要匹配12V直流电机的额定输出转速与扭矩特性，小功率直流电机的启动扭矩有限，因此叶片进口边做了圆滑修型处理，减小流体进入流道时的冲击损失，降低泵的启动负载，避免低压供电下电机堵转烧毁。叶片数量经过流道仿真验证，在保证单流道过流面积足够的前提下，平衡了流体做功的均匀性与流道的通畅性，既避免叶片过少导致的流体滑移损失过大，也防止叶片过多造成流道狭窄、易被微小杂质堵塞的问题。叶轮中心设置与电机输出轴配合的安装孔，孔位公差按照小功率泵的传动配合要求设计，既保证装配时的同轴度，减少运行时的径向跳动，也方便现场快速拆装更换，不需要额外的复杂工装。叶轮的整体外径尺寸严格匹配对应泵壳的内腔安装边界，

　　轮盘外缘与泵壳内壁的间隙控制在合理范围，间隙过大会导致流体从轮缘处回流，降低容积效率，间隙过小则容易因为加工误差、运行时的轴窜动造成叶轮与泵壳刮蹭，引发噪音甚至零件损坏。叶片的出口安放角结合目标扬程参数设计，后弯式叶片的特性是流量-扬程曲线平缓，在小功率直流泵的工况波动区间内，不会出现压力陡变的情况，运行时的噪音更低，适合对运行静谧性有要求的场景，比如桌面水冷、车载饮用水供水这类使用场景。流道的截面从进口到出口采用渐变扩散设计，流体在流道内随着叶轮旋转获得动能的同时，部分动能在流道内逐步转化为压力能，减少流体进入蜗壳时的冲击损失，提升整泵的水力效率。叶轮的轮盘厚度经过强度校核，在12V直流电机的最高额定转速下，

　　轮盘的离心应力远低于材料的许用应力，长期运行不会出现轮盘变形、叶片断裂的问题，同时厚度控制在合理范围，尽可能降低叶轮自身的转动惯量，减小电机启动时的惯性负载，适配低压直流供电下的快速启动需求。在实际选型替换时，需要重点核对安装孔的轴径尺寸、键槽规格（若有）、叶轮总高度、外缘直径这几个安装边界参数，确保装入泵壳后不会出现干涉，同时要保证叶轮进口端与泵体进水口的对中精度，避免出现偏流导致的性能下降、运行振动问题。这类小尺寸直流泵叶轮在实际使用中，常见的失效形式包括长期输送含杂质流体导致的叶片磨蚀、进水口进入硬质异物造成的叶片崩缺、安装不同轴导致的轮缘磨穿，因此设计时在叶片根部做了圆角过渡处理，降低应力集中系数，提升零件的抗疲劳性能，即使在小范围的工况波动下，也能保证结构强度可靠。针对不同的输送介质需求，该结构可以通过更换加工材料适配不同场景，比如输送普通清水采用工程塑料注塑成型即可满足成本与性能需求，输送温度稍高的冷却液则可以采用铝合金材质加工，兼顾强度与散热性能，整体结构的通用性较强，只需要微调安装孔尺寸、叶片进出口角度，就可以适配不同功率段的12V直流水泵产品。
