手动 Arborpress 压装机架C型钳体结构

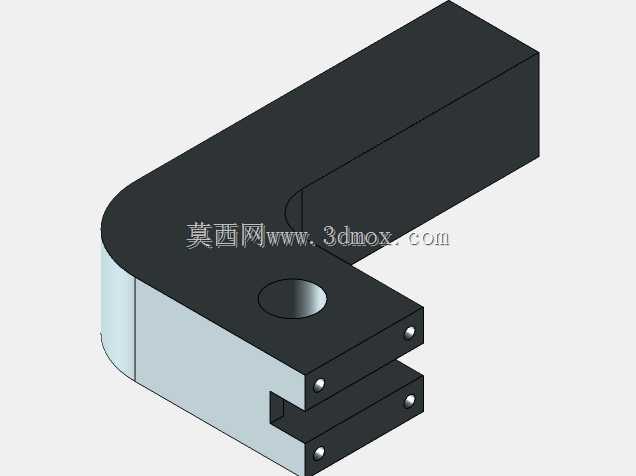

　　在小型装配工位、维修间和教学实训场景里，手动压装设备承担着轴承压入、销钉铆接、衬套拆装、小件校直等轻载作业。这套C型钳体结构围绕开口式受力框架展开，主体采用厚重的弯臂布局，上侧长臂用于安装压杆与施压机构，下侧短臂形成承载工作台，中间留出足够的工件进出空间。

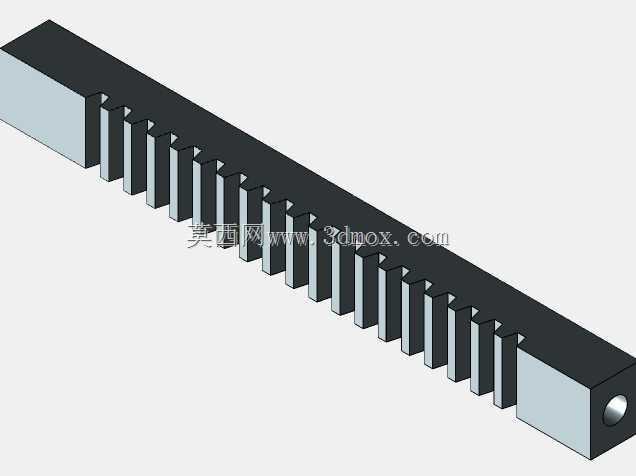

　　从受力路径看，压装力由上部施压点沿长臂传递到后侧圆弧过渡区，再向下折返至下工作台，形成典型的C形框架闭合传力。长臂端部设置圆形安装孔，用于布置压头、螺杆或手动冲轴；孔位靠近开口端，可使压力直接作用于工件中心，减少偏载。上下钳口之间采用平行工作面设计，下工作台面承担反向支撑力，适合放置垫块、定位套或小型夹具。

　　结构外形上，机架主体由大块实体构件构成，长臂与立臂之间采用大圆角过渡，目的不是单纯造型，而是降低压装时转角处的应力集中。C型开口让工件可以从前方和侧方放入，不必像封闭框式压机那样从顶部穿入，这对带法兰、带支架或不规则外形的小件尤其方便。长臂厚度和立臂宽度都按抗弯需求布置，受压时开口会产生微量弹性张开，因此在设计时需要控制喉深与截面高度的比例，避免压头与底孔同轴度偏差过大。

　　安装边界方面，该钳体可独立固定在工作台面上，也可通过底部孔位与支架、底板连接。下钳口预留的紧固点位可用于安装可调挡块、V形块或专用定位工装；上压头孔周边保留了足够的实体材料，便于承受局部挤压。设备占用空间呈L形，后侧需要留出机身倚靠或固定距离，前侧开口区则作为工件装卸和操作空间。

　　实际使用中，这类结构常见于过盈配合装配：将轴承外圈压入轴承座、把衬套压入支架孔、将销轴压入连杆孔，都需要稳定的轴向压力。与锤击方式相比，压装过程更平稳，能够减少冲击造成的孔口翻边、轴端毛刺和零件歪斜。对于小批量生产，操作者可通过更换压头、垫块和定位件来适应不同直径与高度的工件；上下工作面的平行度直接决定压装质量，若支撑面倾斜，轴承或衬套容易被压偏。

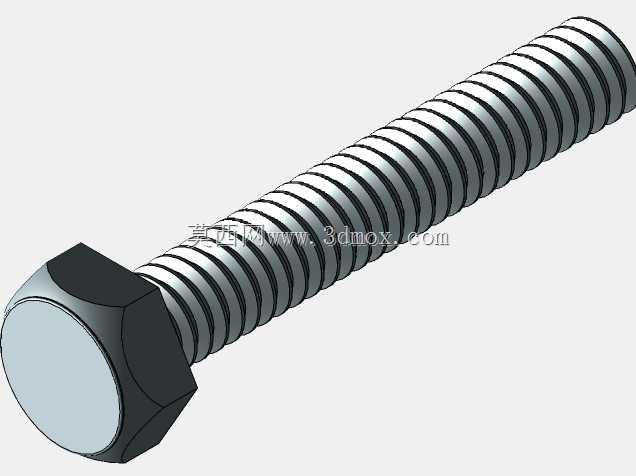

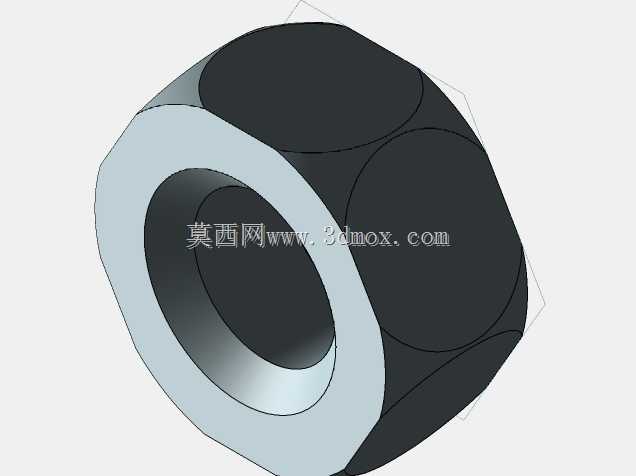

　　建模时需要重点表达长臂、立臂、下工作台和压头安装孔之间的位置关系。圆弧过渡区应保留连续截面，不能为了外观简化而削薄受力区域；上下钳口连接部位的螺钉或销钉点位，体现了分体装配与整体加工之间的工艺选择。若用于工程出图，还应补充工作面平面度、压头孔与底台面垂直度、开口高度、喉深以及安装孔间距等关键尺寸。

　　该结构的设计思路偏向实用型手动工装：以最少的运动机构获得稳定直线压力，以开放C形口换取工件装卸便利，以厚重截面和圆角过渡保证刚度。它不适合大吨位冲压，但在轻载压装、维修拆卸和实验装配中，能够提供清晰的受力框架和良好的改造空间。
