曲面安装式导向支撑构件三维设计

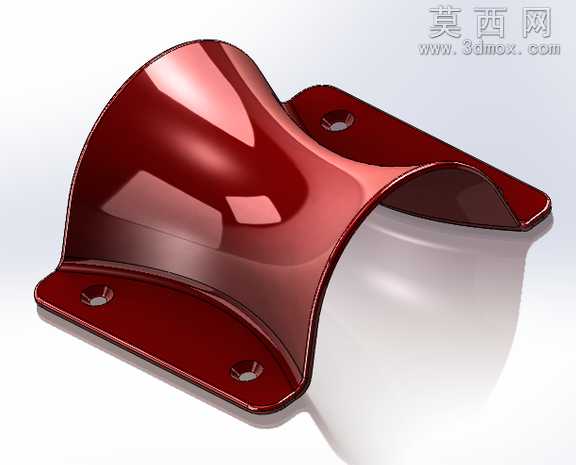

本作品为曲面构型的导向支撑类构件，采用SolidWorks2012完成全参数化三维建模，整体设计围绕导向限位与安装固定的双重功能展开，建模过程中优先采用曲面建模思路完成主体流线型曲面的构建，通过多组基准面绘制引导线与截面轮廓，利用放样、曲面填充、曲面缝合等命令生成连续顺滑的主体曲面，再通过加厚命令将曲面转化为实体结构，保证曲面过渡无尖锐棱角，整体造型流畅贴合导向作业的接触面需求。构件主体为内凹弧形导向面，两侧延伸出带安装孔的固定翼板，三个安装沉孔均匀分布在翼板平面上，建模时对安装孔做了沉头结构处理，可适配对应规格的紧固件实现沉头安装，保证安装后紧固件端面不突出构件表面，避免对导向移动的部件造成剐蹭干涉。渲染阶段采用亮面酒红色烤漆材质，调整材质的反射率、粗糙度参数模拟金属烤漆的高光亮面质感，添加环境HDR贴图实现曲面的自然光影反射，突出曲面的顺滑过渡效果，同时对安装孔的边缘做了微小倒角处理，既消除建模产生的锐利边线，也符合实际机加工的工艺要求，避免安装时应力集中。结构设计上充分考虑导向作业的受力特性，弧形导向面的曲率经过反复调整，适配对应导向部件的运动轨迹，翼板与主体曲面的衔接处做了渐变加厚处理，提升构件整体的结构强度，避免安装受力后衔接位置出现断裂变形，整体壁厚均匀一致，既满足注塑或钣金冲压的成型工艺要求，也在保证结构强度的前提下控制构件整体重量。设计过程中同步完成了干涉检查与装配验证，确保安装孔位的位置精度、导向面的轮廓精度符合实际装配使用要求，模型附带STL格式文件可直接用于3D打印打样验证，效果图直观呈现了构件最终的外观质感与结构形态，可直接用于导向机构的配套设计参考、装配模拟以及生产加工的前期验证。
