吹瓶机液压缸用球形接头结构设计

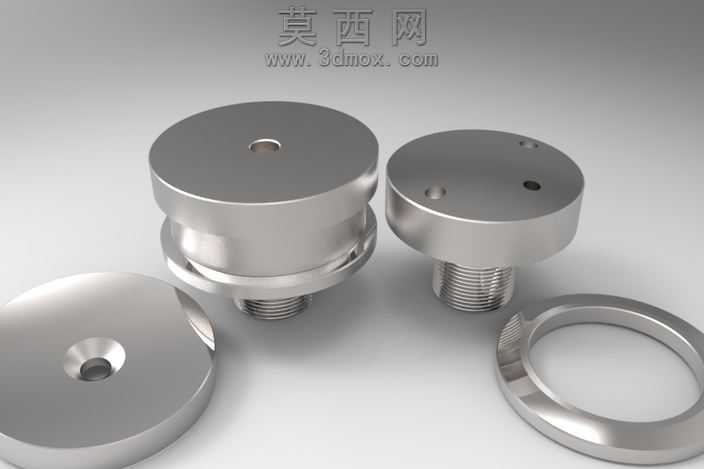

本套球形接头三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对零件的每一处尺寸公差、形位公差预留合理的加工余量，确保模型可直接对接生产端的数控加工编程需求。模型整体包含四个独立组成零件，分别为带中心通孔的上连接座、带侧孔定位的螺纹连接座、密封端盖以及锁紧环，各零件之间的装配关系完全按照实际装配流程搭建，通过同轴度、贴合面重合、螺纹副配合等装配约束，完整还原实物的装配逻辑，不存在干涉、错位等装配问题。渲染阶段采用金属不锈钢材质，通过调整材质的粗糙度、金属度、反射率参数，精准还原不锈钢机加工后的金属光泽与细腻质感，场景采用柔和的漫反射打光方案，避免金属表面出现过曝的高光死白，同时添加柔和的环境遮蔽效果，让零件的轮廓层次、结构细节清晰呈现，各零件的棱边倒角、螺纹牙型、密封槽结构都在渲染图中得到清晰展示。设计层面，该球形接头针对吹瓶机末尾移动模具platens的液压缸使用场景开发，核心的球面结构经过反复参数校核，可有效补偿液压缸工作过程中因调模产生的位置偏差，避免模具安装时出现顿涩、卡滞的问题，解决原厂配件停产无法采购的替换需求。建模过程中对螺纹结构采用真实牙型建模而非贴图示意，密封槽的深度、宽度尺寸符合液压密封件的安装标准，各连接端面的平面度要求在模型特征中做了明确标注，锁紧环的卡扣结构经过运动仿真验证，可实现快速拆装与可靠锁紧，整套模型结构严谨，细节完整，既可以作为液压系统配件设计的参考案例，也可直接用于替换件的生产加工。
