带环形提手的容器顶盖结构设计作品

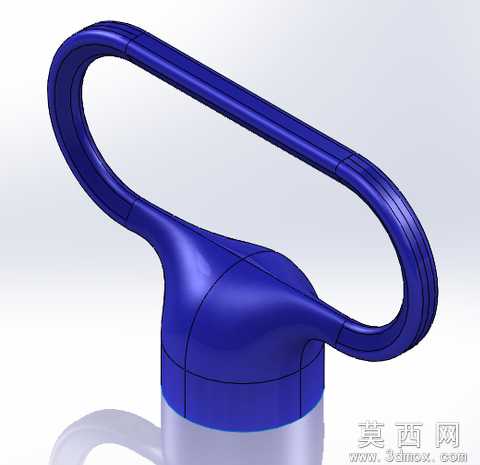

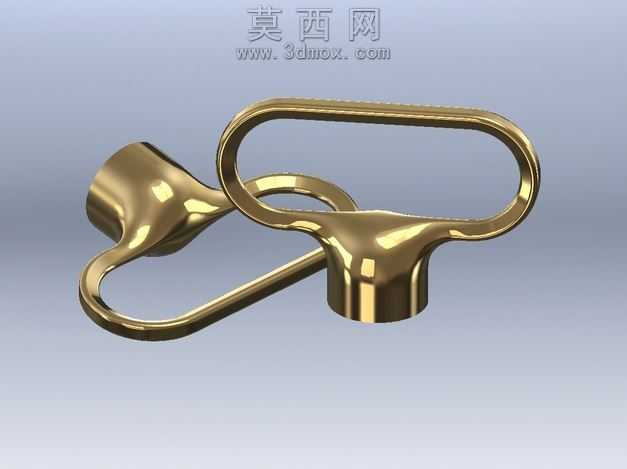

本作品为带一体化环形提手的容器顶盖三维建模作品，建模过程依托参数化三维设计环境完成，整体采用曲面填充与实体融合的建模思路，重点攻克异形提手与顶盖主体的顺滑衔接难题。建模初期先绘制顶盖主体的基础轮廓草图，通过旋转凸台命令生成下部圆柱状的盖体基座，基座预留与容器口配合的限位结构，保证后续装配的贴合度。针对上部的环形提手部分，先通过多组基准面绘制不同位置的引导线与截面轮廓，利用放样曲面命令生成提手的基础曲面形态，过程中反复调整截面的曲率参数，保证提手整体弧度符合人体工学握持需求，弯曲处过渡自然无生硬折角。在提手与顶盖主体的衔接区域，采用填充曲面命令对衔接处的开放轮廓进行封闭处理，通过约束曲面与相邻面的曲率连续，消除拼接处的棱线与缝隙，让提手根部与顶盖顶面形成顺滑的一体化过渡，避免应力集中问题。材质设置上为模型赋予亮面蓝色塑料材质，调整材质的反射率与粗糙度参数，模拟硬质注塑塑料的表面质感，渲染阶段添加柔和的环境光与定向光源，突出曲面的流畅光影变化，清晰展现各部分的曲面过渡效果。结构设计上，提手采用中空薄壁结构，在保证结构强度的同时降低整体重量，提手表面添加细微的防滑纹理示意，提升实际使用时的握持摩擦力，顶盖与提手的衔接处做了加厚处理，强化连接处的结构强度，避免提拉过程中出现断裂风险。整个建模过程严格遵循曲面建模的连续性要求，所有填充曲面均与相邻曲面保持G2连续，保证模型外观顺滑无突兀转折，既满足外观设计的美观性要求，也兼顾了实际使用的结构合理性，可作为同类带提手容器类产品的设计参考，也可用于曲面填充命令的建模教学演示案例。
