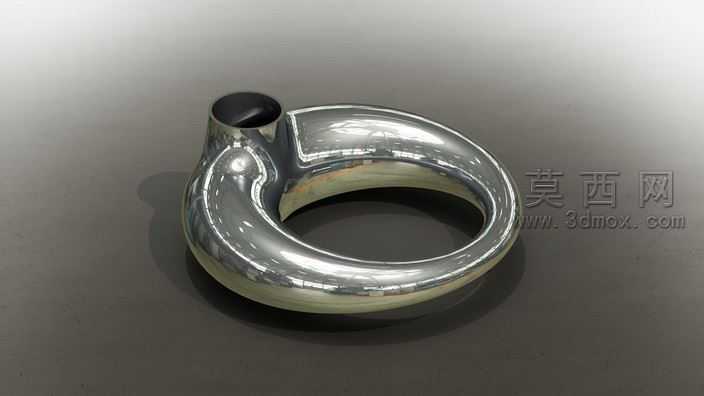

环形带接口曲面金属构件造型设计

本作品为环形带侧置接口的曲面类构件三维建模成果，建模过程围绕流畅曲面的连续过渡展开，首先通过绘制中心环形路径与截面轮廓，完成主体环形基础曲面的搭建，重点处理环形曲面的曲率连续性，保证整圈环体的截面直径均匀过渡，无局部扭曲或曲率突变问题。针对侧置接口与环形主体的衔接区域，采用曲面填补的建模思路，先提取接口端面的边界轮廓与环形主体对应位置的曲面边线，通过放样、边界曲面等操作生成过渡衔接曲面，反复调整曲面控制点的位置与权重，消除衔接处的棱线与折痕，实现接口与环体的顺滑融合，保证整体曲面的G2连续效果。材质设置阶段选用抛光金属材质，调整金属度、粗糙度参数模拟镜面镀铬的质感，设置合适的环境反射贴图，让金属表面的反射效果自然真实，突出曲面的流畅光影变化，直观展现曲面的顺滑度。渲染阶段采用柔和的影棚布光，主光源从侧上方照射，突出构件的立体轮廓与曲面反光层次，辅光源补光消除暗部死黑，让金属构件的厚重质感与精致曲面细节得以充分呈现。设计过程中重点攻克了异形曲面衔接处的填补难点，通过多轮曲面精度调整，避免了曲面收敛、褶皱等常见建模问题，最终完成的构件整体造型流畅圆润，接口与环体衔接自然无突兀感，既满足曲面造型的美学要求，也可作为同类环形流体通道类构件的建模参考，其曲面构建逻辑可复用于类似带侧接端口的环形零部件设计中，为相关结构的参数化建模提供可行的思路参考。
