小型四旋翼航拍无人机结构设计

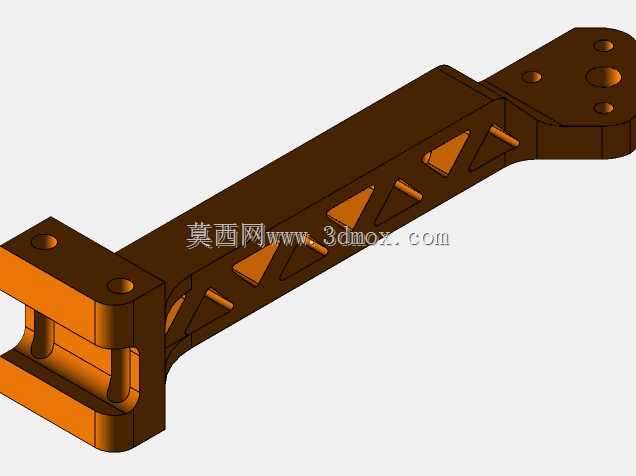

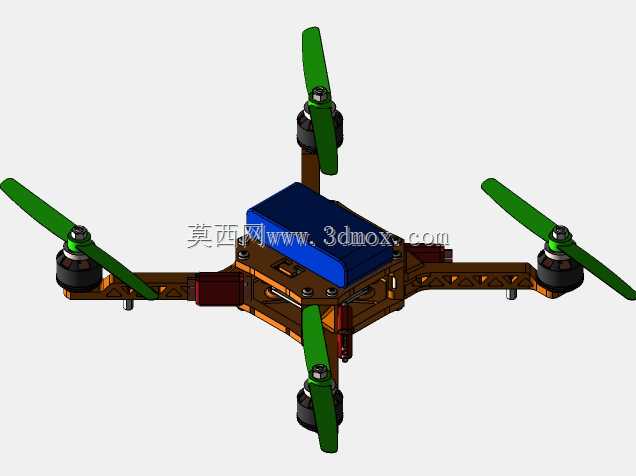

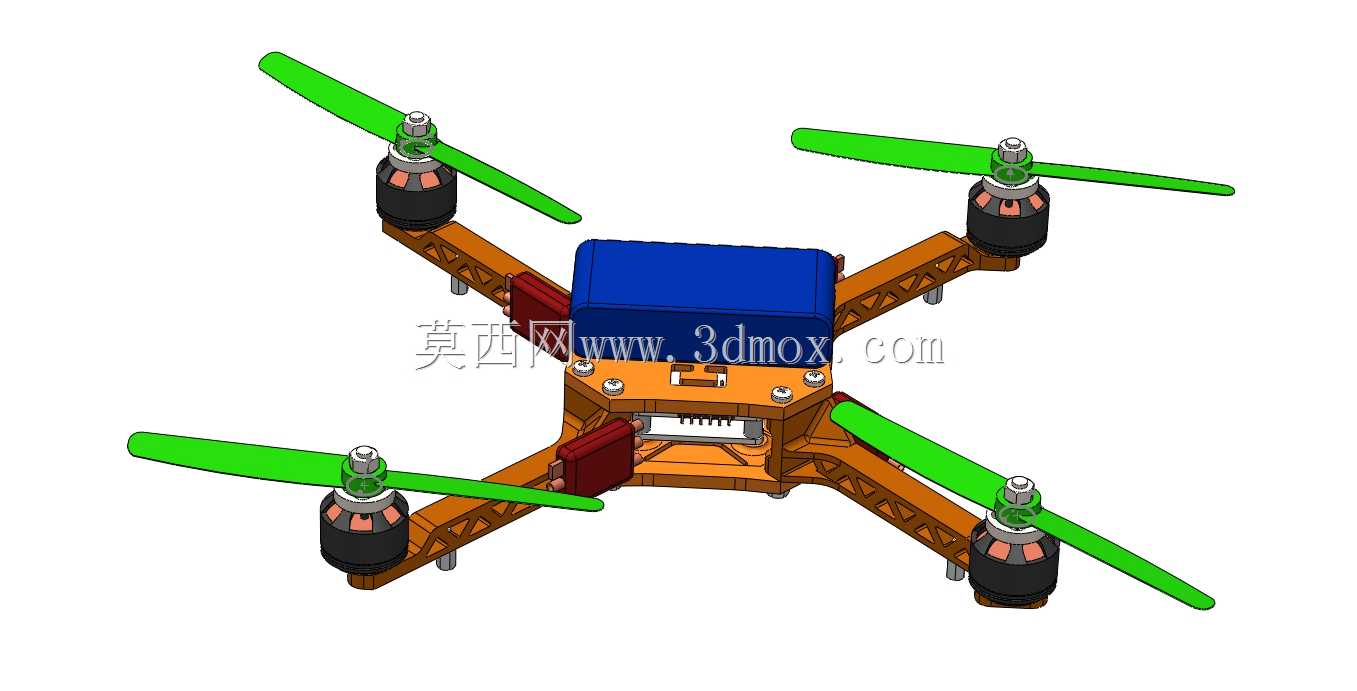

　　这款小型四旋翼飞行器的结构设计，核心围绕低空近景作业场景的实际需求展开，可适配日常航拍、小型场地巡检、教学实验演示等多种民用场景，整体结构兼顾轻量化与结构刚性，能满足常规低空飞行的载荷与抗振要求。从结构布局来看，采用经典的X型机架构型，四个机臂呈中心对称分布，这种布局的优势在于飞行控制逻辑成熟，动力输出的力矩分配均匀，姿态调整时的响应速度更快，相比十字型布局能给中心载荷区留出更规整的安装空间，方便搭载核心控制模块与电池组件。机臂部分采用镂空桁架式结构设计，在保证臂长方向抗弯强度的前提下，尽可能削减非受力区域的材料厚度，降低整体自重，同时机臂与中心机架采用快拆式的定位安装结构，日常收纳时可快速拆卸机臂，缩小收纳体积，

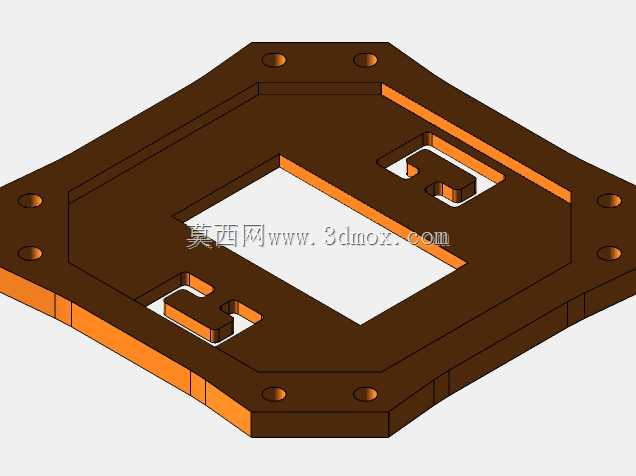

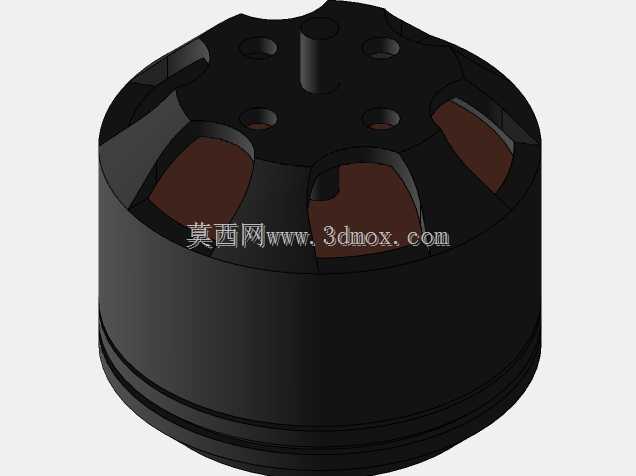

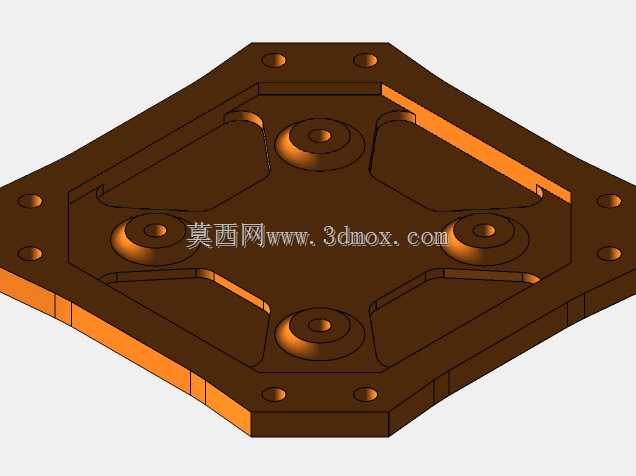

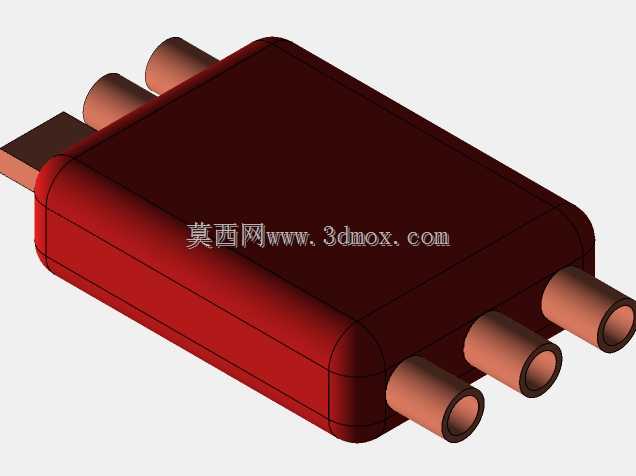

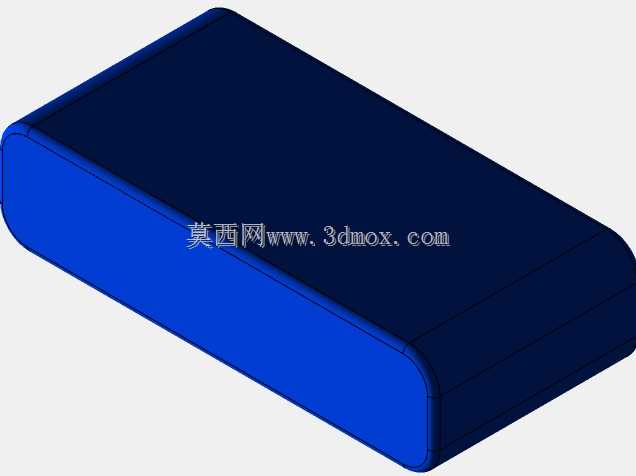

　　外出携带时无需拆解全部接线，仅需松开锁紧件即可完成拆装，大幅提升外场作业的准备效率。动力单元的安装位设置在机臂末端，每个安装位预留了标准的电机安装孔位，适配常规22系列外转子无刷电机，安装面设计有0.5mm的定位凸台，能保证电机轴与机臂平面的垂直度，避免电机安装倾斜带来的飞行姿态偏移问题，电机下方预留了电调的安装卡槽，可将电调直接嵌入机臂内部的走线槽，既减少了外露线材带来的飞行风阻，也能避免飞行过程中线材被螺旋桨剐蹭的风险。中心机架区域采用分层式结构设计，上层为电池安装位，设置有可调节的绑带固定槽，能适配不同容量的2S-3S锂聚合物电池，安装位的重心位置与整机几何中心重合，更换不同重量电池时仅需微调电池前后位置即可完成重心配平，

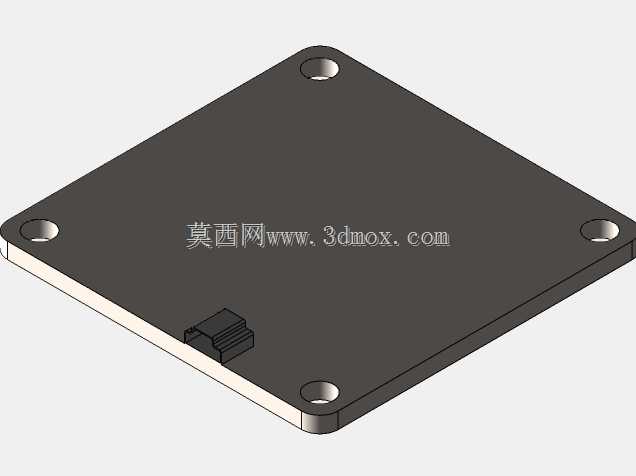

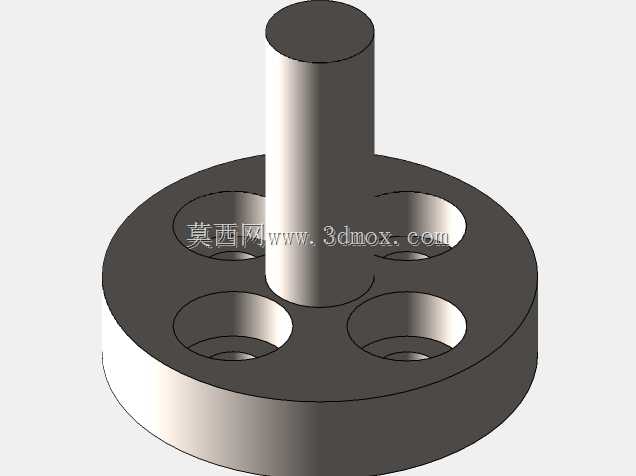

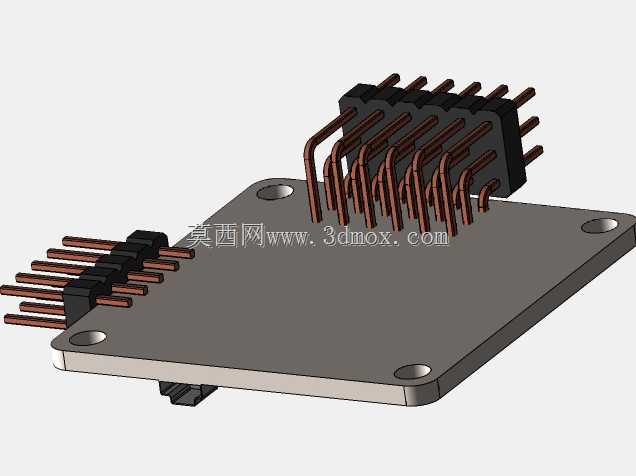

　　无需额外增加配重块；下层为飞控与接收机的安装舱，舱体四周设计有走线孔与减震柱安装位，飞控板通过四个硅胶减震柱与机架连接，能有效过滤电机运转带来的高频振动，避免振动传递到飞控的惯性测量单元，影响飞行姿态的解算精度。螺旋桨采用两叶式设计，桨叶的翼型经过低速气流优化，在小油门工况下就能提供足够的升力，搭配正反桨配对设计，抵消旋翼旋转带来的反扭矩，保证机身航向的稳定性，桨叶与电机轴采用快拆式桨座连接，更换桨叶时无需额外工具，按压即可完成锁定与拆卸，外场作业时若出现桨叶磕碰损坏，可快速完成更换。从安装边界尺寸来看，整机对角电机轴间距为250mm，属于典型的小型穿越级四旋翼尺寸，起飞重量控制在500g以内，单臂的最大承重可达200g，

　　中心载荷区可搭载最大100g的任务载荷，满足小型运动相机、迷你图传模块的安装需求；机架整体的垂直高度为65mm，底部预留了10mm的起落架安装高度，可搭配轻量化的尼龙起落架，降落时能缓冲地面冲击，同时避免底部的摄像头与地面直接接触。设计过程中重点考量了零部件的通用性，所有安装孔位均采用航模领域通用的标准孔距，机臂、机架板件均可采用常规的玻纤或碳纤板材切割加工，无需开模即可完成小批量制作，降低了制作成本；接线布局上统一将所有线材从机臂内部的走线槽引至中心舱，整机外露线材极少，既提升了整体外观的整洁度，也减少了线材风阻对飞行续航的影响。在结构强度校核方面，针对机臂的受力工况做了针对性优化，机臂根部与中心机架的连接位置做了加厚处理，能承受飞行过程中急加速、急转向带来的最大弯矩，正常飞行工况下不会出现机臂变形或断裂的问题；中心机架的上下板之间采用铜柱支撑，既保证了两层板之间的安装间距，也提升了中心区域的抗扭强度，即使出现轻度的降落冲击，也不会出现板件变形导致的零部件移位问题。
