四旋翼Sancaktar无人机结构设计方案

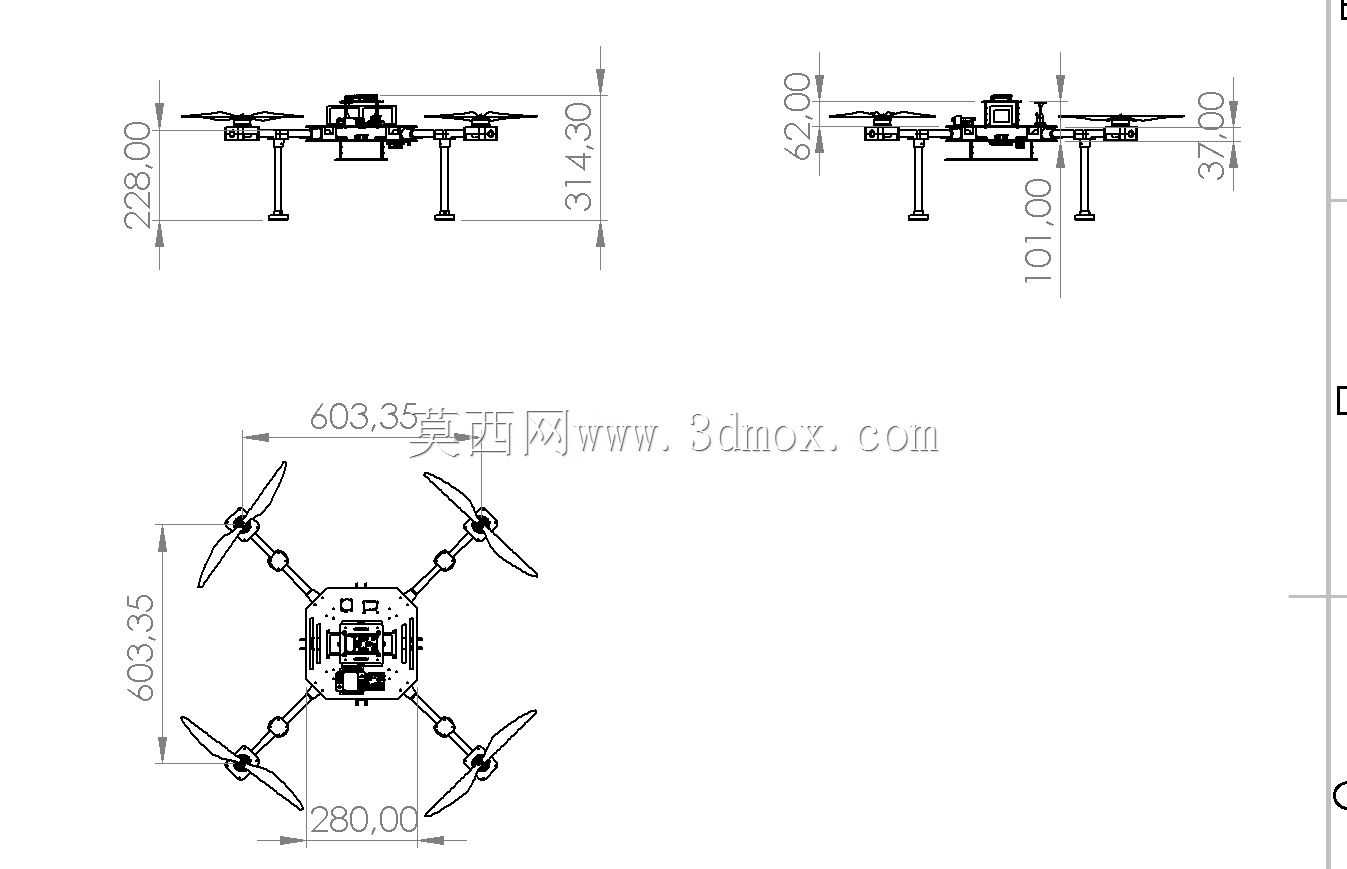

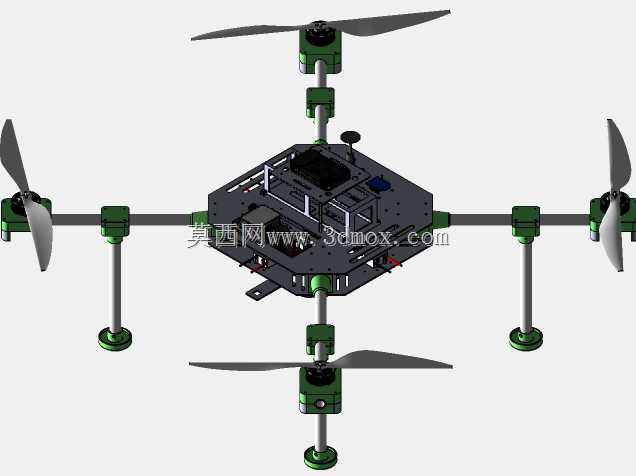

　　这款四旋翼飞行器的机架设计，首先围绕户外作业场景的实际需求展开，整体采用对称式十字布局，四个机臂从中心机身向外等距延伸，旋翼端到端的横向与纵向尺寸均控制在603.35毫米，机臂末端的旋翼安装位距离中心机身的单边长度为280毫米，这种对称布局能够保证四个旋翼产生的升力均匀分布在机身重心周围，大幅降低飞行控制算法的姿态修正难度，在挂载小型侦察设备、航拍载荷时，不会因为重心偏移出现姿态失控的问题。从机身的竖向尺寸来看，起落架展开状态下整机总高度为314.30毫米，其中机身主体部分的高度为62毫米，起落架支腿从机身底部向下延伸的长度为101毫米，机身顶部预留的载荷安装空间高度为37毫米，起落架底部到机身下表面的净空高度为228毫米，

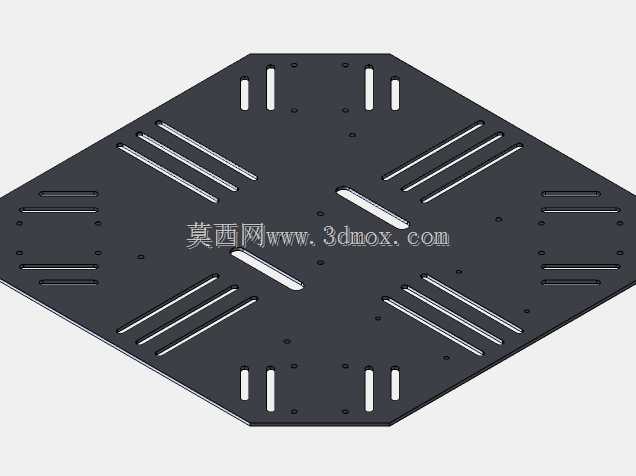

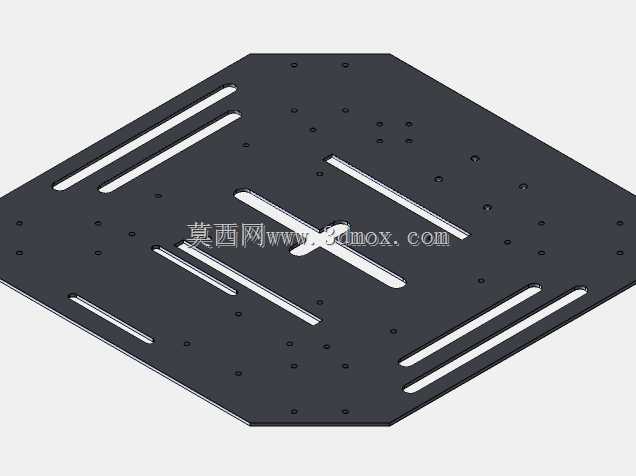

　　这个尺寸设计充分考虑了户外起降的复杂地形需求，即使在不平整的草地、碎石地面起降，起落架也能提供足够的支撑高度，避免机身底部挂载的设备直接磕碰地面，同时足够的底部净空也能减少旋翼下洗气流在地面反射后对机身姿态产生的干扰。设计过程中，机臂与中心机身的连接位置做了加强处理，因为四旋翼飞行器在飞行过程中，旋翼高速旋转产生的振动会持续作用在机臂根部，尤其是在做急停、转向等机动动作时，机臂根部会承受较大的交变弯矩，所以连接位置的结构过渡采用圆弧倒角设计，避免应力集中导致的结构疲劳损坏。机身主体采用分层式结构设计，上层用于安装飞控板、GPS模块等导航控制元件，中层预留电池安装舱位，下层可以根据任务需求挂载不同的作业设备，

　　不管是用于小型场地的航空测绘、农林植保的小范围作业，还是应急场景下的短途侦察，都可以通过更换下层挂载模块实现功能切换。起落架采用两支平行的横向支杆加竖向支撑腿的结构，竖向支撑腿直接固定在机臂下方的连接点位，这种设计不需要额外在机身底部增加复杂的起落架安装结构，能够有效降低整机自重，同时两支横向支杆的跨度足够大，起降时的支撑稳定性更好，即使在有侧风的环境下降落，也不容易出现侧翻的情况。旋翼的安装位置特意做了高度差设计？不，从正视图和侧视图的尺寸标注来看，四个旋翼处于同一水平高度，这样能够保证每个旋翼的工作气流不会互相干扰，每个旋翼的旋转平面都保持水平，升力方向完全垂直向上，飞行过程中的动力效率更高。

　　中心机身的顶部预留了标准的载荷安装孔位，孔位间距按照通用的小型航拍云台、侦察设备的安装尺寸设计，不需要额外制作转接件就可以直接挂载市面上常见的小型任务载荷，降低了后续改装的难度。在结构重量控制方面，整个机架的受力构件都采用等强度设计思路，机臂从根部到旋翼安装端的截面逐渐缩小，既保证了根部的结构强度能够承受旋翼的拉力和振动，又不会因为多余的结构重量增加整机的动力负载，让有效载荷的占比能够进一步提升。考虑到户外作业可能遇到的轻微碰撞情况，机臂的末端设计了可快拆的结构，一旦发生碰撞导致机臂损坏，不需要更换整个机架，只需要拆卸损坏的单根机臂就可以完成维修，大幅降低了使用过程中的维护成本。整机的尺寸边界控制也充分考虑了便携性需求，拆下旋翼之后，整个机架的最大外轮廓尺寸可以控制在可放入常规便携箱的范围内，方便作业人员携带到车辆无法直达的野外作业场景，不需要额外定制大型运输包装箱。从气动布局的角度来看，中心机身的截面采用窄边设计，能够减少飞行过程中正面的风阻，在逆风飞行时能够降低动力消耗，延长续航时间。起落架的竖向支腿采用圆柱形截面，同样是为了减少飞行过程中的空气阻力，避免支腿产生额外的紊流影响旋翼的工作效率。整个设计没有多余的装饰性结构，所有的结构特征都服务于飞行性能、载荷挂载和使用维护的实际需求，不管是用于结构设计参考，还是作为小型四旋翼飞行器的改装基础，都具备很高的实际参考价值。
