四路18650蓄电池固定安装支架结构

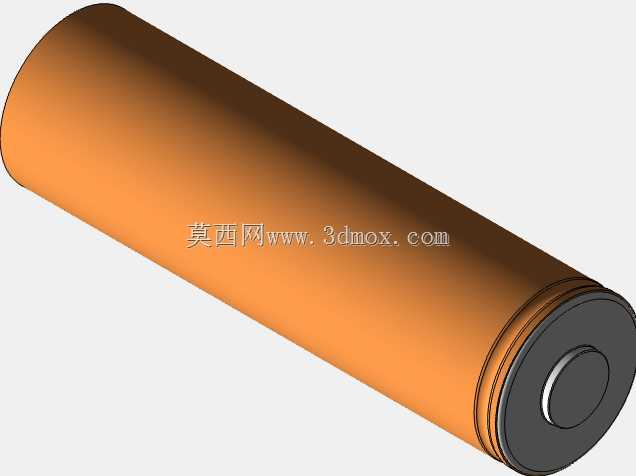

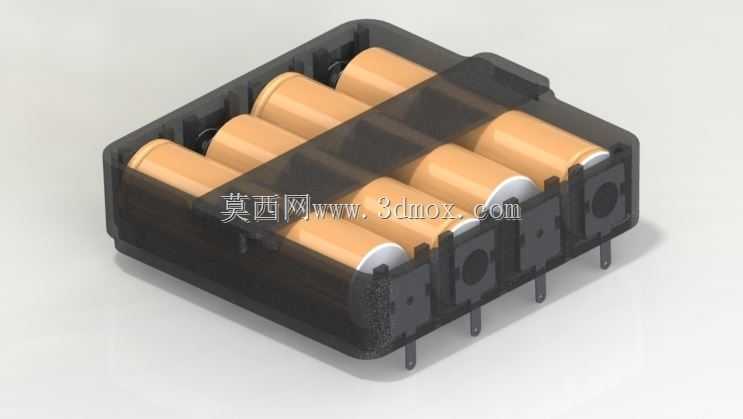

　　在便携电子设备、小型储能模组、户外手持检测仪器、DIY电子改装项目的开发过程中，圆柱型18650锂电池的固定与排布一直是结构设计环节需要重点考量的部分，这类电池单节直径18mm、长度65mm，自身带金属外壳，若固定不牢出现位移、正负极接触错位，很容易引发短路、供电中断等问题，直接影响整套设备的运行可靠性。这款四路排布的电池固定支架，就是针对四节18650电池成组使用的场景设计的固定结构，能够同时完成四节电池的位置约束、绝缘隔离与引脚引出，适配多数需要四串或两并两串18650供电方案的小型设备内部安装需求。从实际使用场景来看，这类支架常被用在小型便携储能电源、手持测绘终端、自制户外照明设备、小型机器人动力模组、桌面级电子实验装置中，

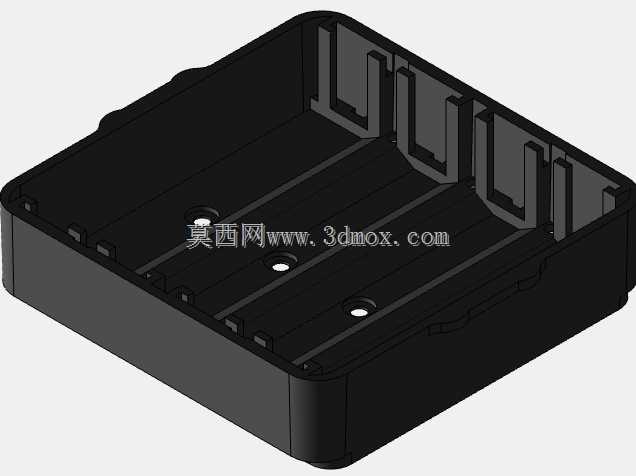

　　相比直接用胶带捆绑、热熔胶固定的方式，支架式固定能够预留足够的电池散热间隙，同时避免电池外壳被胶层腐蚀，也方便后期维护时更换老化电池，不需要拆解整个固定结构就能完成单节电池的替换。设计这款支架的时候，首先要考虑的是电池装入后的抱紧力，不能太松导致电池晃动脱落，也不能太紧造成装配困难甚至刮破电池外层的绝缘包皮，因此每个电池位的内壁都做了微凸的限位筋条，筋条高度控制在0.3mm左右，既能够和电池外壳形成过盈配合实现固定，又不会因为接触面积过大造成装配阻力过高，同时相邻电池位之间设置了1.5mm厚的隔离筋，完全隔开每一节电池的金属外壳，避免单节电池出现鼓包、漏液时影响相邻电池，也能杜绝电池外壳互相接触造成的短路风险。支架整体采用耐温绝缘的工程塑料材质设计，能够适配3D打印小批量制作或者注塑批量生产的加工需求，外壳部分做了半透明的视觉效果设计，方便使用者从外部直接观察电池的装入状态、是否出现鼓包漏液等异常情况，不需要拆开支架就能快速排查供电故障。安装边界方面，支架整体的外形轮廓做了圆角过渡处理，避免尖锐棱角在装配时划伤设备内部的导线或者其他元器件，底部引出的插针式接线端采用标准2.54mm间距设计，能够直接适配市面上通用的接插件，不需要额外定制接线端子，降低了整套供电模组的配件采购成本；支架底部设置了三个定位插脚，能够直接插入设备壳体上对应的定位孔中，不需要额外打螺丝就能完成初步固定，若需要更高的固定强度，

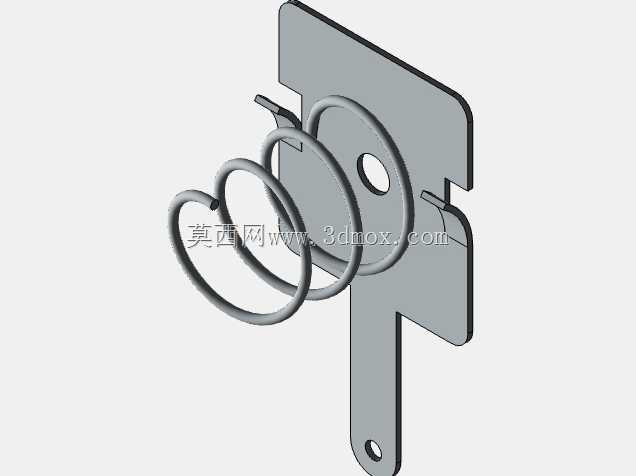

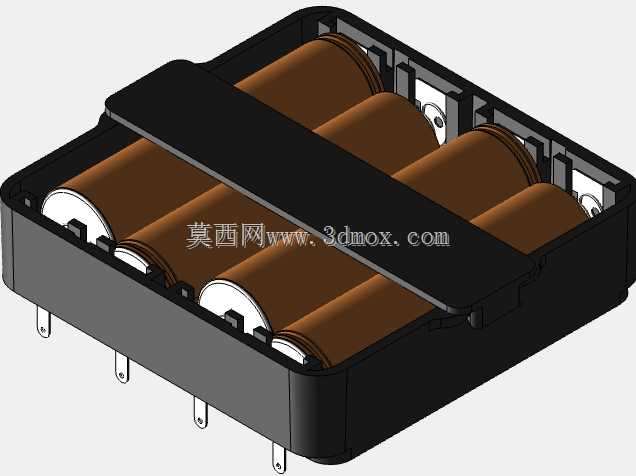

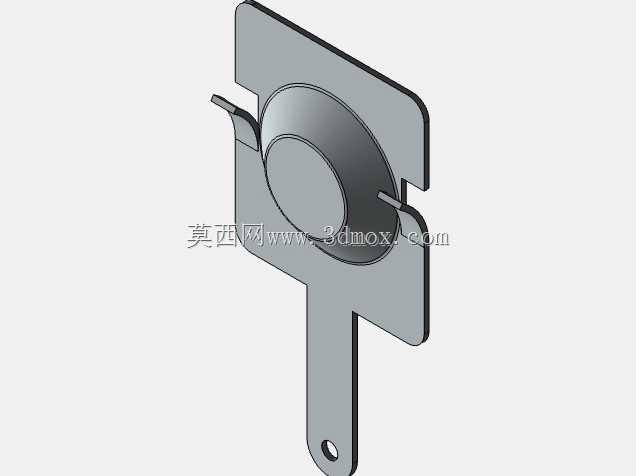

　　也可以在支架侧边的预留安装孔位加装螺丝进行二次加固，适配不同振动等级的使用场景，比如手持类设备经常存在晃动、跌落的风险，就可以加装螺丝提升固定可靠性，而桌面静态使用的设备直接靠定位插脚固定就足够。在排布逻辑上，四节电池采用两排并列的布局方式，每排两节，正负极朝向统一设计，方便焊接导线或者安装接触弹片，不会出现正负极错位导致接线错误的问题，电池装入后端部和支架端面预留了0.8mm的间隙，用来放置接触弹片或者焊接镍片，不会因为电池长度公差导致装配后出现端面凸起、合盖不严的问题。另外支架的分隔筋上预留了走线槽，电池之间的连接导线可以顺着走线槽排布，不会被电池挤压造成绝缘皮破损，走线槽的宽度为2mm，能够容纳常规的22AWG硅胶线穿过，

　　满足大电流放电场景下的线径需求。很多工程师在设计小型电池供电设备时，往往会忽略电池固定结构的细节，要么固定结构过于复杂占用过多内部空间，要么固定过于简单可靠性不足，这款支架在设计时平衡了空间占用和固定可靠性，整体外形尺寸紧凑，在能够容纳四节18650电池的前提下，尽可能压缩了外壳的多余壁厚，将更多的设备内部空间留给其他功能元器件，同时兼顾了加工便利性，不管是3D打印打样验证，还是开模批量生产，都不需要复杂的模具结构，侧壁没有倒扣结构，注塑生产时可以直接直顶出模，不需要做复杂的抽芯结构，能够有效降低生产加工的成本。在实际装配测试中，这款支架能够适配不同品牌的常规18650电池，包括带保护板的18650电池，因为电池位的内径预留了0.2mm的公差余量，即使电池直径因为包裹保护板略有增加，也能顺利装入，不会出现卡滞的情况。
