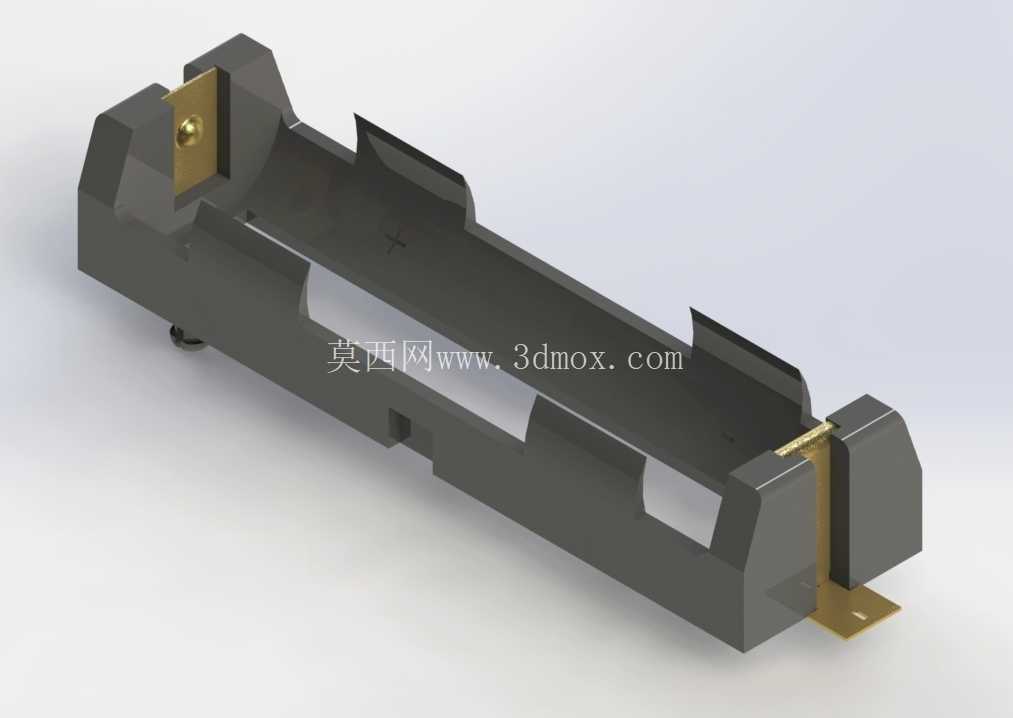

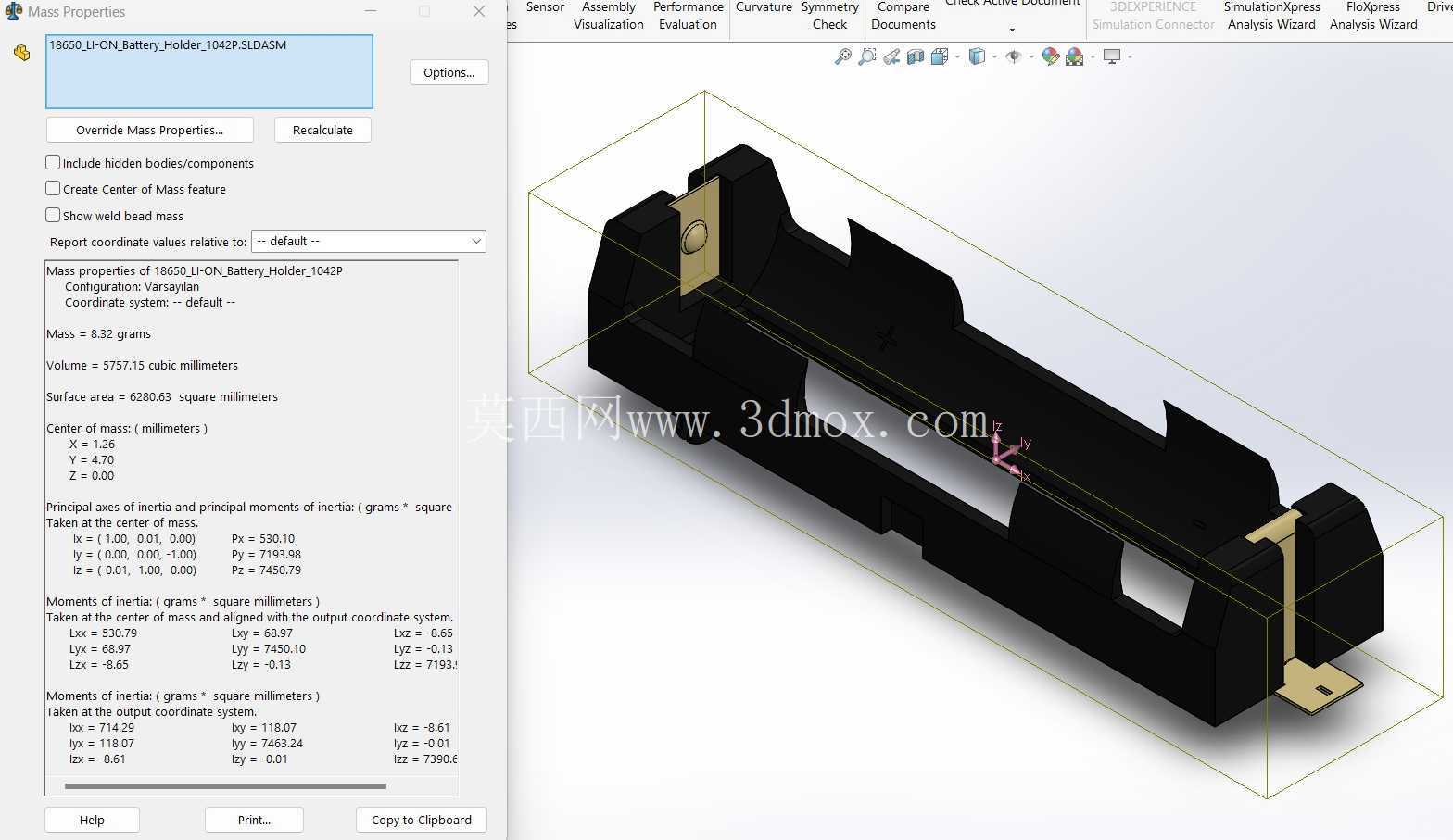

单节18650表面贴装电池座结构设计

　　在手持检测设备、便携工业终端、小型物联网传感节点这类需要内置可更换锂电供电的产品结构设计中，电池座的选型与适配往往是容易被忽略却直接影响整机可靠性的环节，这款单节18650表面贴装电池座，就是针对SMT全自动化产线装配场景设计的供电连接部件，不需要额外开模定制异形电池仓，就能快速完成圆柱锂电的固定与导电连接。从实际使用场景来看，这类贴片电池座主要适配厚度有限、内部空间紧凑的板载供电设计，区别于传统插件式电池座需要波峰焊或者手工焊接的工序，这款结构完全支持回流焊工艺，和PCB上其他表贴元件同步完成焊接，能大幅减少整机组装的工序步骤，避免后焊工序带来的焊点一致性差、效率低的问题。

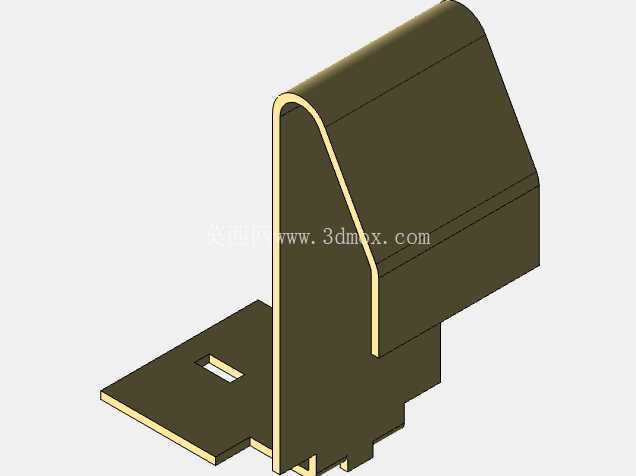

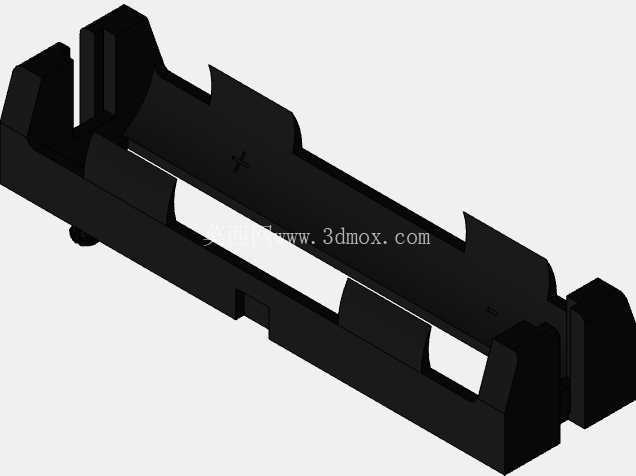

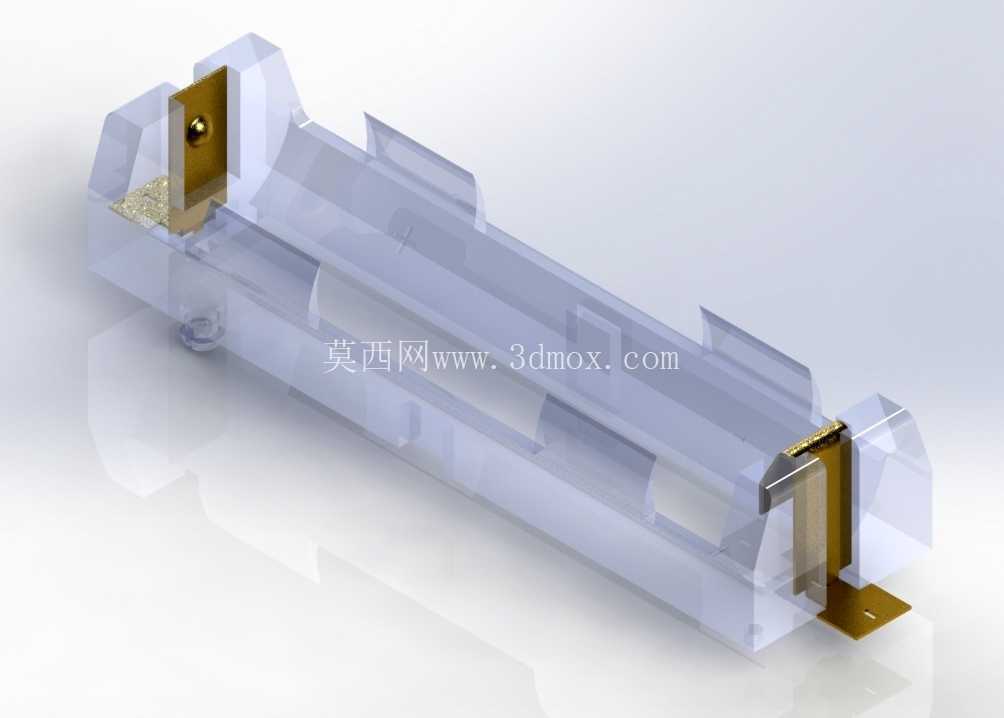

　　产品的功能特性上，两端接触结构做了差异化设计，其中一端为极化固定接触板，能明确区分电池正负极的安装方向，避免装反电池导致的电路烧毁风险，另一端采用板簧式接触结构，依靠金属弹片的弹性形变提供稳定的接触压力，即使设备在运输或者使用过程中出现振动、冲击，也能保证电池和接触件之间不会出现瞬断，保障供电连续性。从设计思路层面拆解，主体绝缘基座采用耐高温的工程塑料材质，能够承受SMT回流焊过程中的高温环境，不会出现形变、融化或者尺寸偏移的问题，基座上的镂空结构一方面是为了减少材料用量降低整体重量，另一方面也能在电池充放电过程中提供一定的散热空间，避免电池局部积热影响使用寿命；两端的金属接触件采用镀金工艺处理，降低接触电阻的同时提升抗氧化能力，长期使用也不会出现接触不良的问题，接触件的引脚直接和PCB焊盘贴合，焊接后连接强度足够，不会因为多次更换电池导致引脚脱焊。

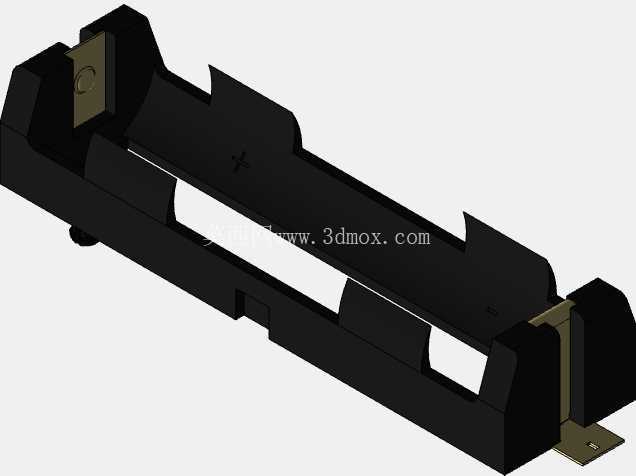

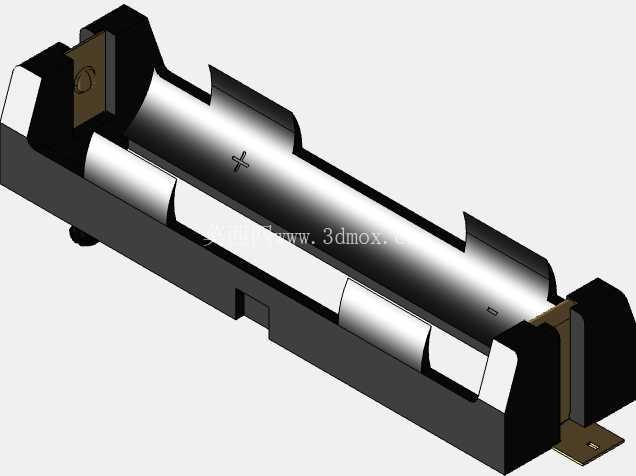

　　关于外形尺寸与安装边界，这款电池座的长度方向完全匹配单节18650圆柱锂电池的轴向尺寸，安装后电池本体完全嵌入基座的限位槽内，不会出现径向晃动，宽度方向的尺寸控制在刚好容纳电池直径的范围，不会额外占用PCB过多的板面空间，高度方向贴装完成后，电池顶面和基座顶面基本齐平，方便整机外壳做限位筋位匹配，不需要预留过多的高度余量；安装时只需要在PCB上对应位置设计好匹配的焊盘封装，不需要额外开定位孔或者做固定柱，完全依靠表贴焊接的强度就能完成固定，对于空间紧凑的便携设备来说，这种安装方式能最大程度提升PCB的空间利用率。

　　实际选型应用中需要注意，这类板载贴片电池座适合需要用户自行更换电池的产品场景，接触弹片的压缩行程经过精准计算，装入电池时的阻尼感适中，既不会因为弹力过大导致电池装入困难，也不会因为弹力过小导致接触松动，基座两端的挡边结构刚好卡住电池的端面，即使设备出现跌落情况，电池也不会从座体内脱出。在结构建模过程中，需要重点关注接触弹片的形变量范围，确保在电池公差范围内，弹片的接触压力始终保持在合理区间，同时绝缘基座的导向斜角设计要合理，方便电池顺利滑入仓体，不会出现卡滞的情况，焊盘的尺寸设计要符合SMT生产的工艺要求，避免出现立碑、虚焊等焊接缺陷。
