射频功率放大模块PCB板结构设计

这款射频功率放大模块的结构设计，核心围绕射频信号链路的阻抗匹配与散热需求展开，在做三维建模时，首先要兼顾射频走线的阻抗连续性与结构件的装配公差，避免结构设计不当引入额外的信号驻波问题。从实际应用场景来看，这类模块常嵌入到无线通信发射前端、业余无线电发射设备、小型射频信号源的输出级，用来将前级小功率射频信号放大到额定输出功率，驱动后端天线或者负载，日常选型时结构工程师需要重点关注模块的安装边界与外围电路的避让空间，避免金属结构件距离射频走线过近引发信号耦合干扰。

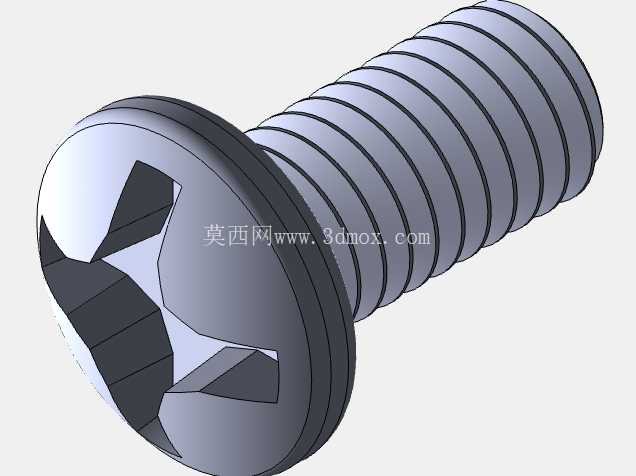

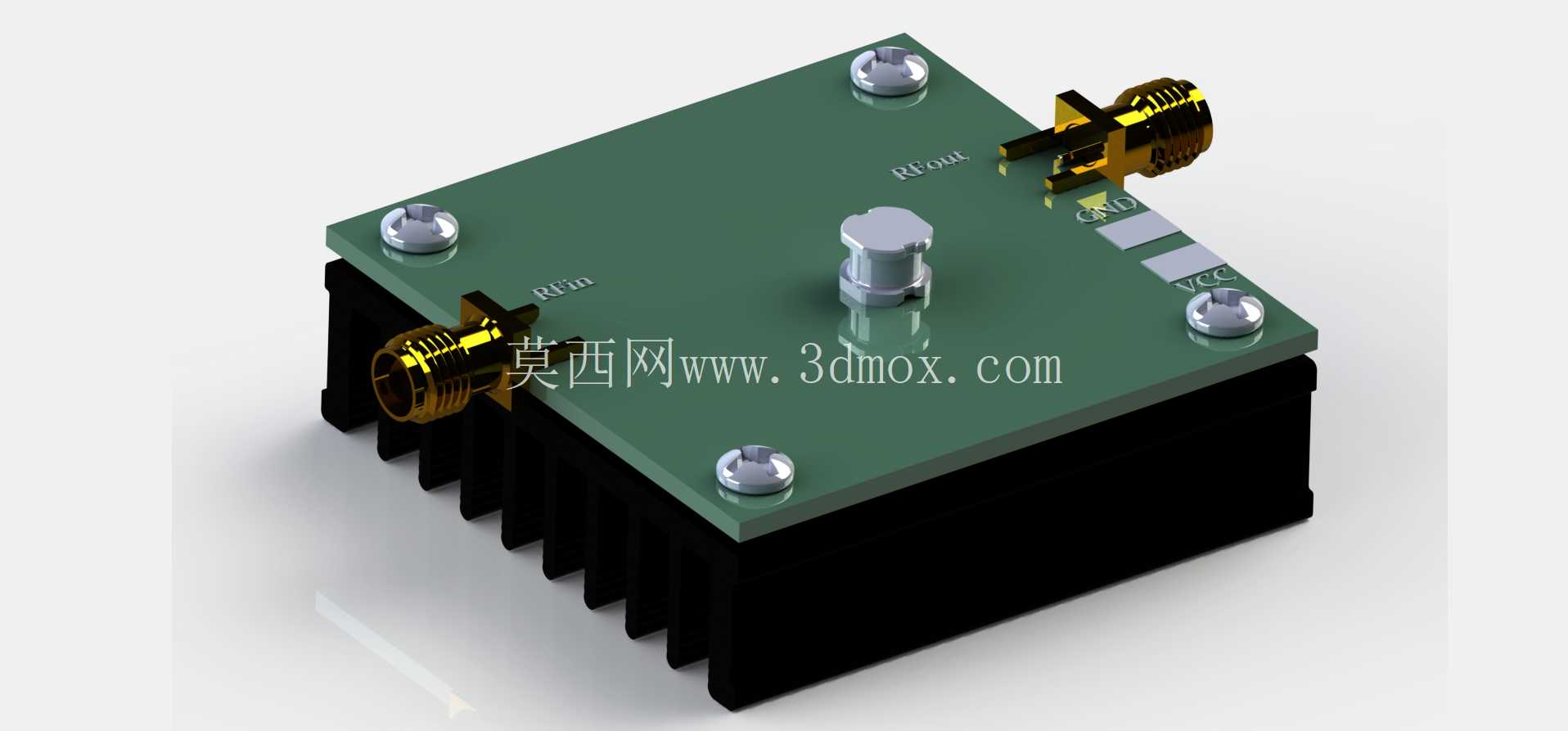

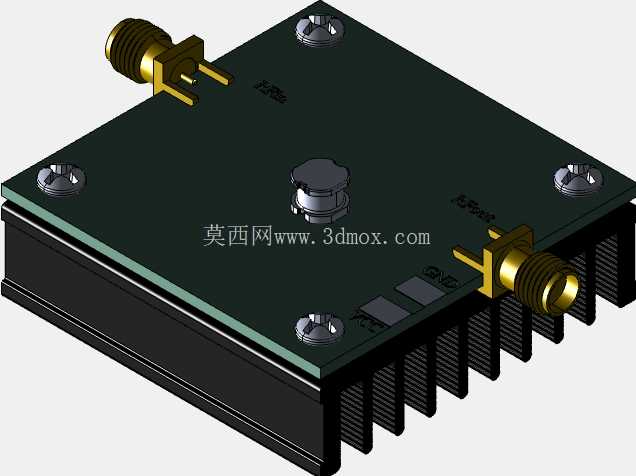

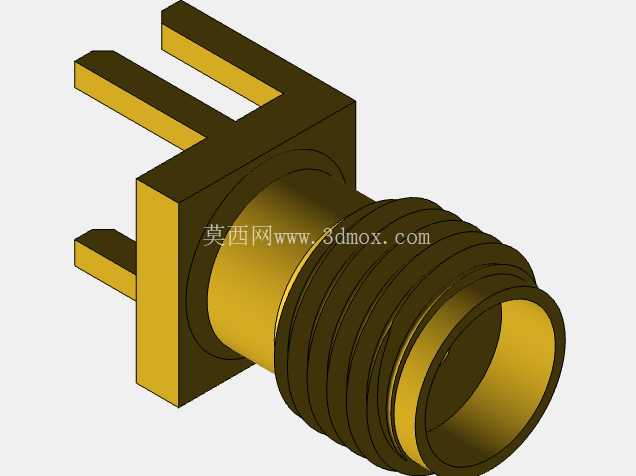

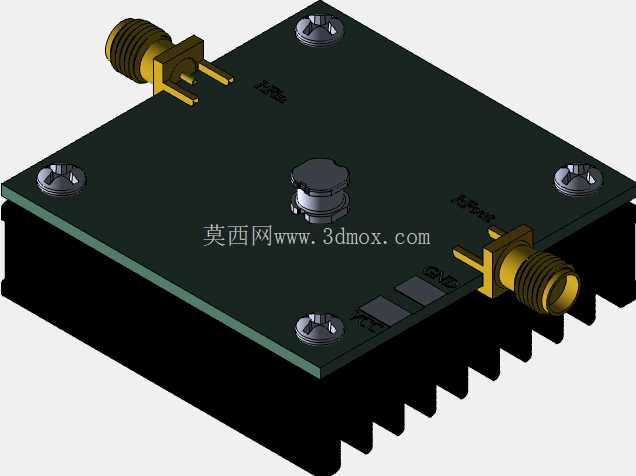

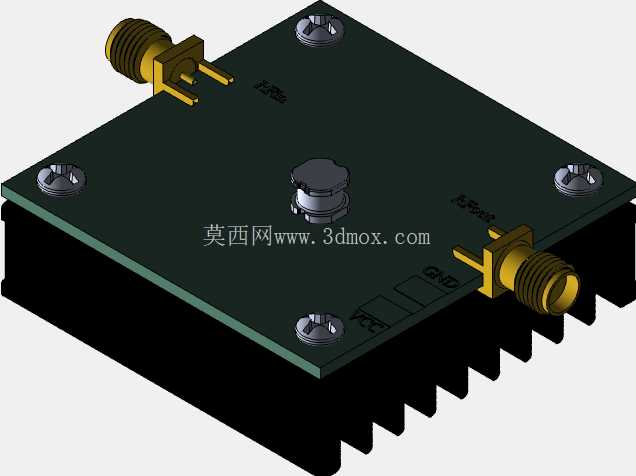

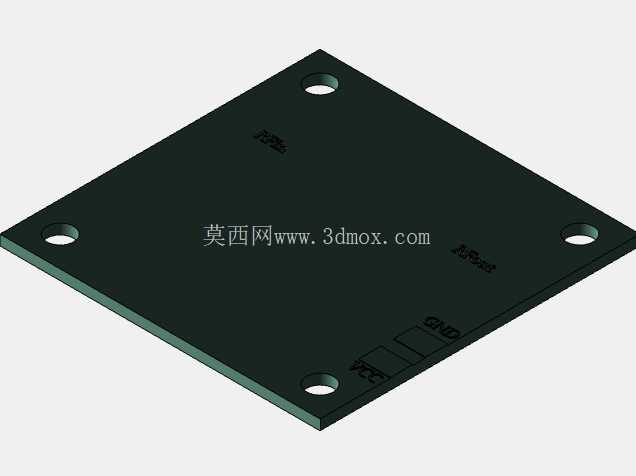

模块主体采用FR-4环氧玻纤基板作为电路载体，基板四角设计了金属固定孔，配套不锈钢螺丝与底部的铝制散热齿基座锁紧固定，建模时需要注意固定孔的沉头深度，要保证螺丝锁紧后顶面不超出基板表面，避免和上方可能存在的屏蔽盖产生干涉。基板两侧分别布置标准SMA同轴连接器，作为射频输入与输出端口，建模时要还原SMA接头的引脚焊盘尺寸、接头伸出基板的长度，以及接头法兰盘的固定孔位，保证实际装配时接头和外壳面板的开孔能够精准对位，不会出现接头歪斜、螺纹无法啮合的问题。

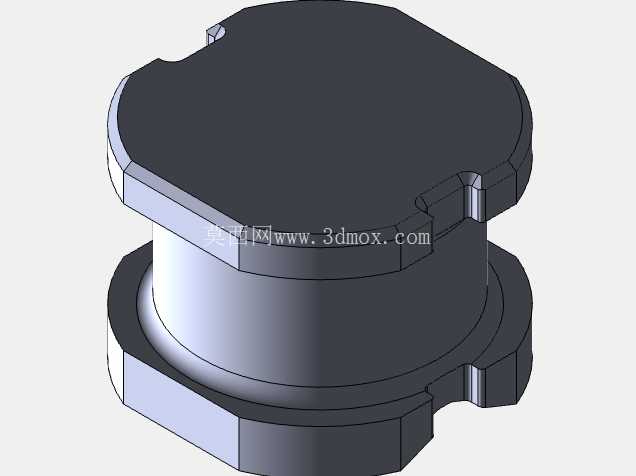

散热结构是这款模块设计的重点，底部的梳状散热齿基座和PCB板的功率器件安装区域紧密贴合，建模时要保证PCB板底部和散热基座接触面的平面度公差控制在0.1mm以内，中间预留0.2mm的导热硅脂填充间隙，避免功率器件工作时热量堆积导致性能漂移。板上的功率放大芯片、储能电感等发热器件的焊盘位置，在建模时要和散热基座的凸台位置一一对应，保证热量能够以最短路径传导到散热齿上，不需要额外加装风扇就能满足连续工作的散热需求。

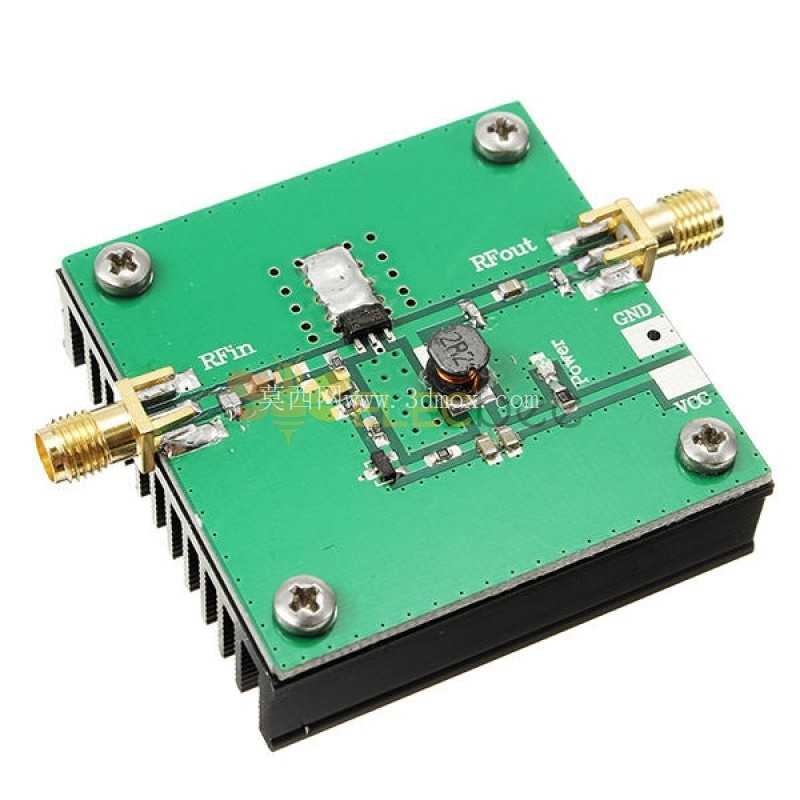

电路布局上，射频输入到输出的走线采用50欧姆阻抗控制设计，建模时要还原走线的宽度、转角圆弧处理，以及周边接地过孔的排布位置，这些结构细节直接影响模块的实际射频性能，接地过孔的孔径、孔间距都要按照射频设计规范还原，避免三维建模时简化结构导致后续生产出的电路板出现信号自激、增益不足的问题。板上的阻容元件、电感、屏蔽罩焊盘的位置都要按照实际封装尺寸建模，保证元器件装配时不会出现和结构件干涉、相邻元件间距不足无法焊接的问题。

安装边界方面，模块整体为方形结构，除了四角的固定孔位，SMA接头的伸出长度、散热齿的高度都是安装时需要重点考量的尺寸，在将该模块集成到整机设备时，需要在SMA接头周边预留足够的扳手操作空间，方便接头与外部线缆的连接锁紧，散热齿下方要预留一定的空气对流空间，不要紧贴其他发热器件或者封闭壳体，避免散热效率下降。模块的供电引脚布置在板边一侧，建模时要还原引脚的间距和焊盘尺寸，方便整机布线时接插件的对位连接，供电引脚周边的滤波电容位置也要准确还原，避免接插件装配时和电容产生碰撞。

从结构设计的合理性来看，这款模块将所有外接接口都布置在板边位置，固定孔对称分布，既方便单模块独立使用时的安装固定，也适合多模块并排布置在机箱内部，不会出现接口互相遮挡的问题。建模过程中需要区分不同材质的结构件，PCB基板、金属螺丝、SMA接头铜质内芯、散热铝座、塑料接插件的材质差异在装配时的公差配合要求不同，比如SMA接头和PCB板的连接需要考虑焊接公差，螺丝和固定孔的配合要预留0.1mm的间隙方便装配，散热基座和PCB板的定位要设计两个小的定位柱，避免装配时PCB板移位导致器件和散热凸台错位。

实际工程应用中，这类射频模块的结构设计往往容易被忽略的点是屏蔽性能，这款模块的PCB板周边预留了屏蔽盖的焊接焊盘，建模时要还原焊盘的宽度和位置，后续如果需要提升抗干扰能力，可以直接加装金属屏蔽盖，不需要重新修改电路板结构。另外板上的测试点位置也要在模型中准确体现，方便生产调试时探针接触，不会被结构件遮挡。整个模块的结构设计没有多余的复杂构件，所有结构特征都服务于射频性能、散热需求与装配便利性，非常适合通信设备研发阶段的结构集成参考，建模时还原的所有尺寸细节都可以直接用于生产开模与整机装配校验。
