GetacF110G2三防工业平板结构

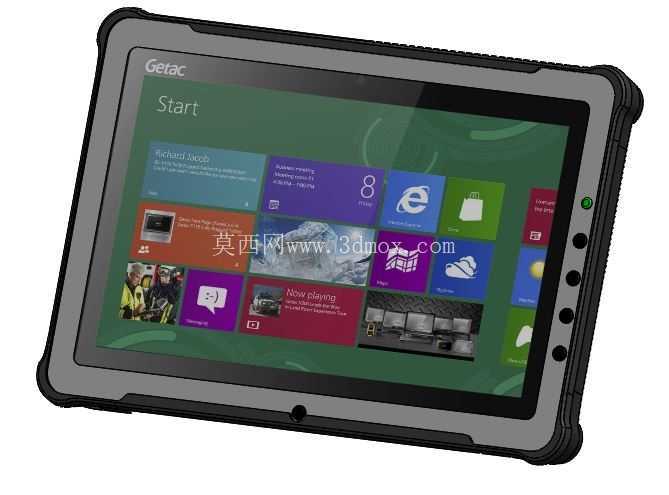

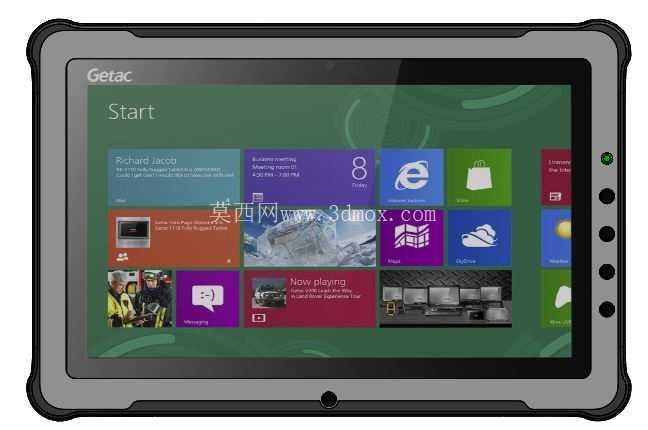

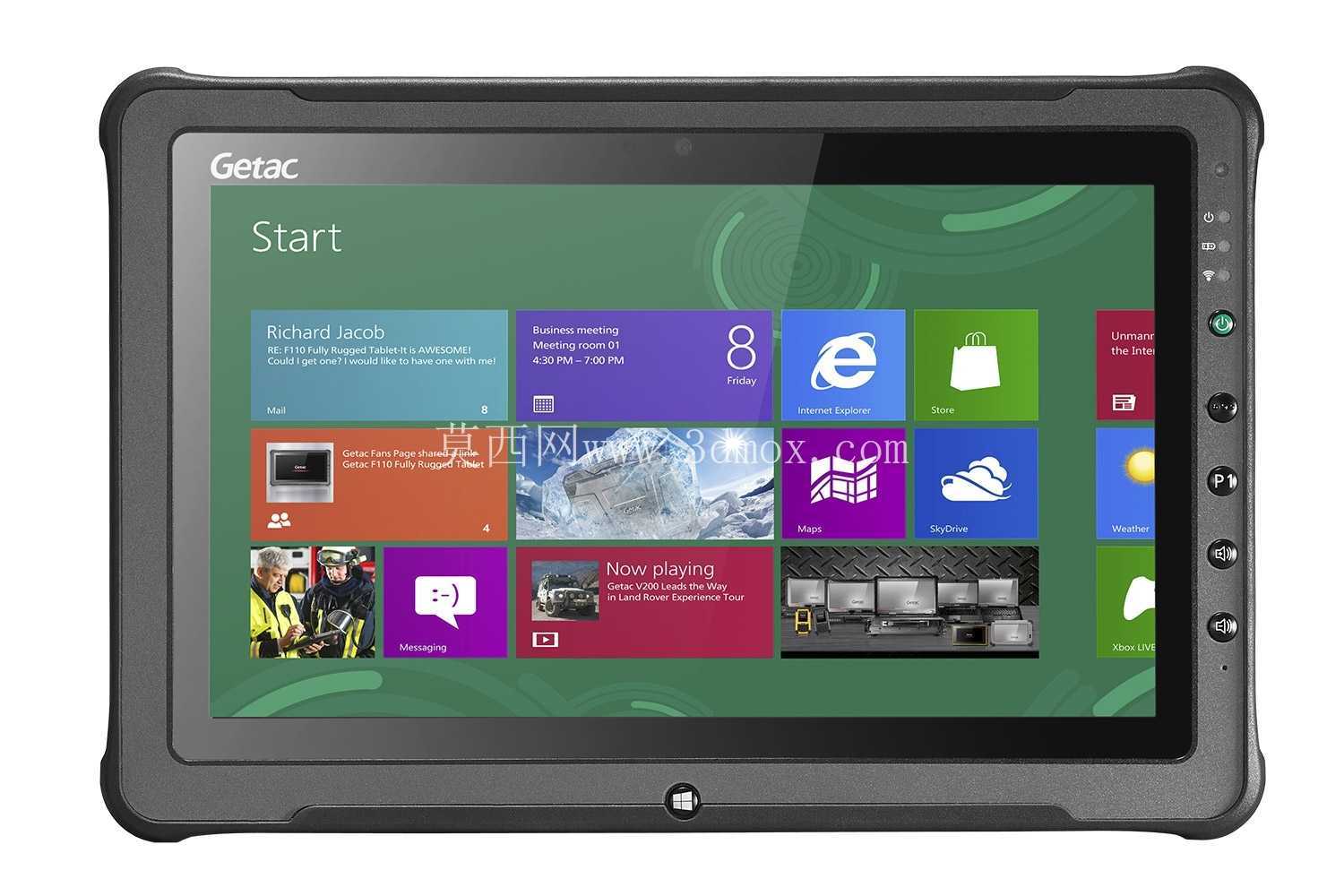

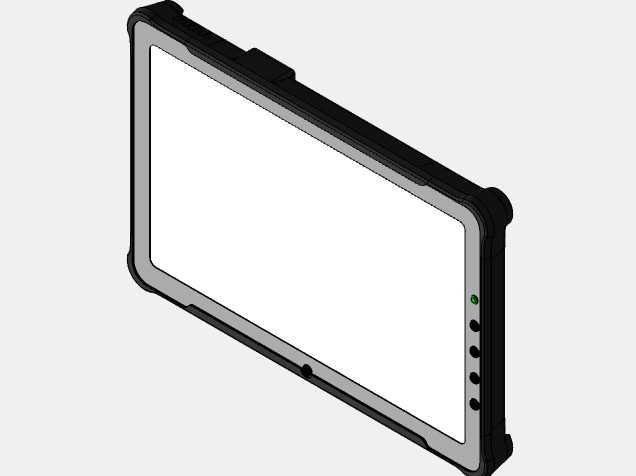

　　现场测绘这套加固平板结构时，最先要处理的是整机防护边界和手持操作空间的匹配关系。设备面向野外勘探、车间产线巡检、车载调度、户外测绘作业场景，使用者常戴薄劳保手套操作，机身四周的硬质防撞包角不是装饰件，建模时需要单独做出包角的包覆厚度、转角圆角和与主壳体的搭接止口，跌落冲击时包角先触地卸力，避免屏幕边框直接受撞。正面11.6寸触控屏幕占据面板绝大多数面积，屏幕外围的黑色边框预留了缓冲胶条安装槽，屏幕玻璃和前壳之间留有0.8-1.2mm的装配间隙，抵消低温环境下壳体形变挤压屏体的风险。

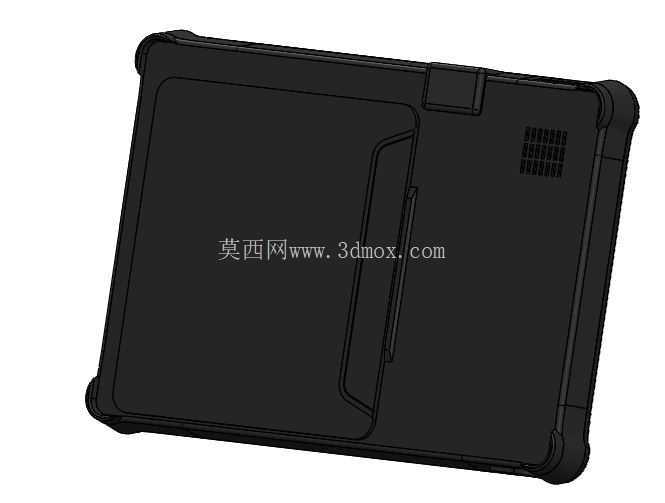

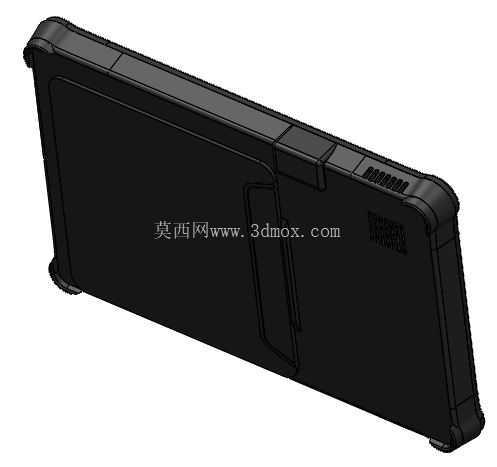

　　机身右侧竖向排布功能按键与接口防护盖，电源键、功能快捷键、自定义扫码按键的凸起高度控制在3mm左右，戴手套按压时有明确行程反馈，所有外接接口都带一体式橡胶防尘盖，盖体和壳体通过软胶连接筋一体成型，避免现场作业时防护盖遗失。机身背部做了防滑纹理区域，四角的固定螺丝孔位对应内部镁合金防滚骨架，外壳采用高强度工程塑料加内部合金中框的双层结构，建模时要区分外层软质防撞层、硬质承载壳、内部金属骨架三层的装配层级，不能把不同材质件合并成单一实体。

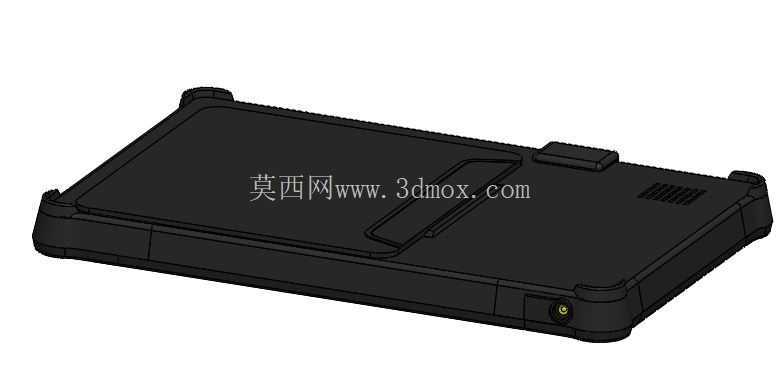

　　整机厚度控制在25mm左右，相比消费级平板更厚，留出了电池仓、密封胶圈、散热缓冲垫的布置空间，机身底部设置扩展坞触点，可对接车载底座、桌面固定支架，对接时定位销先导入再让触点贴合，保证车辆颠簸工况下供电和通讯不中断。屏幕下方正中设置Windows实体Home按键，按键周边做凹陷导向，盲操作时手指可快速定位。侧边还预留了手写笔收纳槽，触控笔可卡入槽内不突出机身外轮廓，避免进出工装包时被剐蹭带出。建模过程中所有外轮廓棱边都做了R2以上圆角处理，既符合三防设备的抗冲击设计逻辑，也避免握持时棱角硌手。

　　整机长宽尺寸适配标准工业平板安装支架的孔位间距，背部的扩展安装孔兼容VESA75标准固定座，可直接固定在叉车驾驶舱、设备机柜、移动检测小推车上，不需要额外定制转接板。内部电池采用可拆换设计，电池仓盖带旋转锁扣，更换电池不需要工具，锁扣到位后有明显卡点，配合仓盖周边的密封胶圈实现IP65级防尘防水。散热方面没有设置外露散热孔，依靠机身正面金属屏蔽板和背部壳体将主板热量均匀散出，完全避免粉尘、喷淋水从散热通道进入机身内部，适配多粉尘、多雨水的户外作业环境。
