蜗壳式离心泵泵体结构三维设计

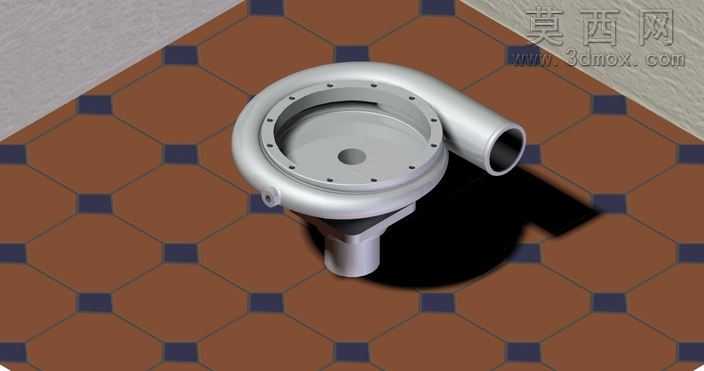

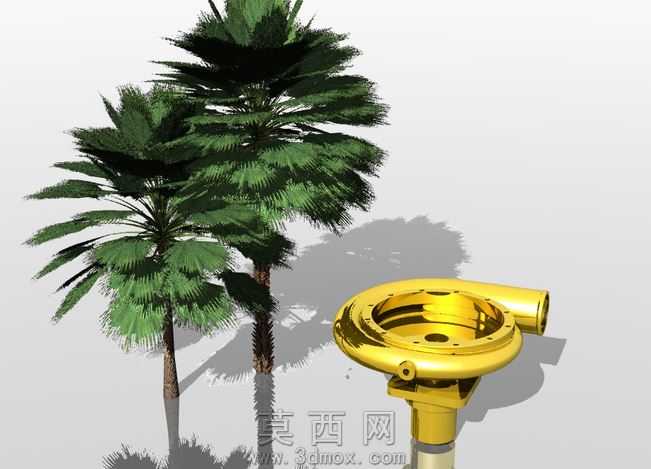

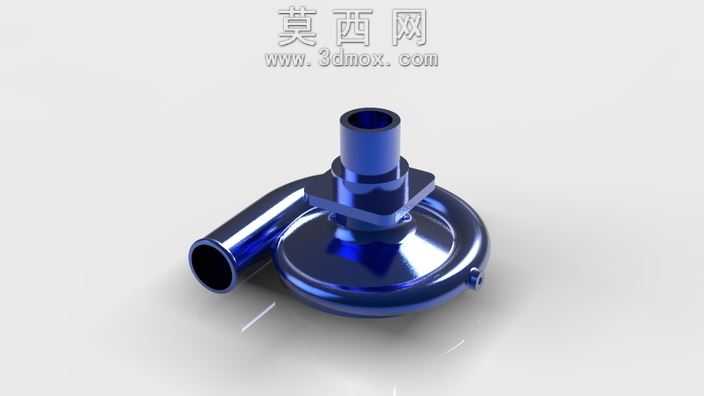

本作品为蜗壳式离心泵的泵体核心部件三维建模成果，建模过程依托参数化三维设计软件完成，整体遵循流体机械的结构设计规范，从基础草绘开始逐步搭建完整结构。建模初期先绘制泵体的中心基准面，确定进水口、蜗壳流道、出水口的中心轴线位置，通过旋转凸台命令生成进水段的基础筒体结构，进水口采用标准圆柱直筒形态，端部预留连接法兰的安装基准面，法兰端面上均匀分布螺栓安装孔，孔位采用圆周阵列命令生成，保证各孔的角度与间距完全一致，满足管路连接的密封与装配要求。蜗壳流道部分是整个泵体的核心结构，建模时采用变截面扫描的方式完成，沿着预先绘制的螺旋形蜗壳引导线，逐步调整流道截面的面积变化，让流道从隔舌位置开始沿着叶轮旋转方向平滑扩大，符合离心泵流体动能转换的流道设计逻辑，流道内壁做了连续的圆角过渡处理，避免流体流动过程中出现直角区域造成的涡流损耗。泵体上端的法兰盘用于连接泵盖，法兰端面上的密封槽采用切除拉伸命令生成，槽体的宽度与深度符合静密封的安装尺寸要求，法兰上的连接螺栓孔同样采用圆周阵列排布，与进水口法兰的孔位基准保持统一，保证装配时的同轴度精度。出水口采用切向引出的弯管结构，弯管部分通过多段不同曲率的圆弧引导线扫描生成，内壁与蜗壳流道平滑衔接，出水口端部同样预留法兰连接结构，与外接输出管路的安装尺寸匹配。建模完成后对整体结构进行了渲染处理，泵体主体赋予哑光银灰色金属材质，模拟铸铁泵体经机加工后的表面质感，材质参数调整了适当的粗糙度与金属度，还原真实工业零件的表面光影效果；场景中搭配棕底蓝格的地砖地面作为展示背景，添加柔和的环境漫反射光源与定向主光源，让泵体的结构轮廓、曲面过渡、安装孔位细节都能清晰呈现，阴影部分做了柔化处理，避免生硬阴影遮挡结构细节。整个建模过程严格遵循机械零件的设计公差要求，所有安装面、配合面都预留了合理的加工余量，各结构之间的衔接处做了应力圆角处理，避免零件工作时出现应力集中问题，既保证了模型的外观展示效果，也具备实际生产加工的结构参考价值，能够用于离心泵的结构演示、装配模拟以及后续的工程图纸生成工作。
