150x100D300型蜗壳双吸离心泵结构

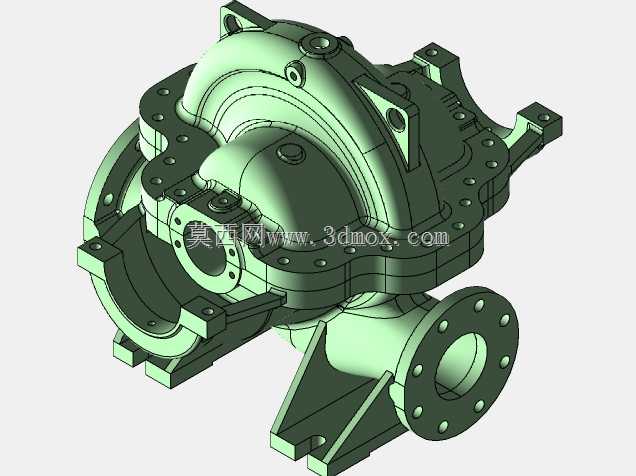

　　该款蜗壳式双吸泵的三维结构，针对大流量清水输送工况做了全细节还原，在市政供水、电厂循环水、大型暖通空调水系统、农田大面积排灌、工矿企业工艺水输送场景中，这类中开式双吸泵是核心流体输送设备，相比单吸离心泵，它能在相同叶轮外径下实现近乎翻倍的流量输送能力，同时双吸叶轮的轴向力自平衡设计，能大幅降低轴承运行负载，延长转动部件的检修周期。从结构设计逻辑来看，泵体采用水平中开的剖分结构，上下泵壳通过沿中分面布置的螺栓组紧固，这种结构的核心优势是后期检修时无需拆卸进出水管道与驱动电机，只需吊起上泵壳即可完成叶轮、密封件、轴承的检查更换，大幅缩减现场运维的停机时间。进出水口均采用法兰连接结构，进水口沿泵轴轴向水平布置，出水口垂直向上设置，

　　这种管路接口布局能适配大多数工业现场的管线走向，减少管路弯头带来的沿程阻力损失。泵脚与下泵壳为一体化铸造结构，安装面做了铣削加工处理，预留的地脚螺栓孔位置经过载荷校核，能承受泵组运行时的重量载荷与管路传递的附加载荷，避免运行过程中出现基础共振问题。叶轮为双吸式结构，两侧对称布置进水流道，介质从叶轮两侧同时进入叶轮流道，既提升了过流能力，也让叶轮两侧的压力分布基本对称，从根源上平衡了大部分轴向力，剩余的少量轴向力由两端配置的滚动轴承承担，降低了轴承的轴向载荷占比，提升轴承运行寿命。蜗壳流道采用螺旋形扩散式设计，流道截面从隔舌位置开始沿叶轮旋转方向逐渐扩大，能将叶轮甩出的高速介质的动能平稳转化为压力能，减少流道内的涡流损失与水力冲击，

　　提升泵组的运行效率。泵轴两端设置有密封腔结构，可根据输送介质的特性配置填料密封或者机械密封，满足不同温度、不同介质属性的密封需求，避免输送过程中的介质泄漏。两端的轴承座集成在泵壳两端的轴承支架上，轴承位置预留了润滑脂加注通道，方便日常运维时的润滑保养。从安装边界来看，该型号泵的进出口法兰尺寸、泵轴中心高、地脚螺栓孔间距均符合行业通用的安装尺寸规范，可直接替换同参数等级的老旧双吸泵，无需对现场基础与管路做大规模改造。建模过程中对所有配合面的加工余量、螺栓孔的位置精度、流道的过渡圆角都做了还原，结构工程师可基于该模型做管路应力校核、泵组基础载荷计算、检修空间模拟，也可作为同类型泵产品改型设计的参考基础，在做泵站布置设计时，可直接导入该模型校验泵组与周边管路、阀门、起重设备的空间干涉情况，提前规避现场安装时的空间冲突问题。
