符合DIN标准的DN80管路配接衬板

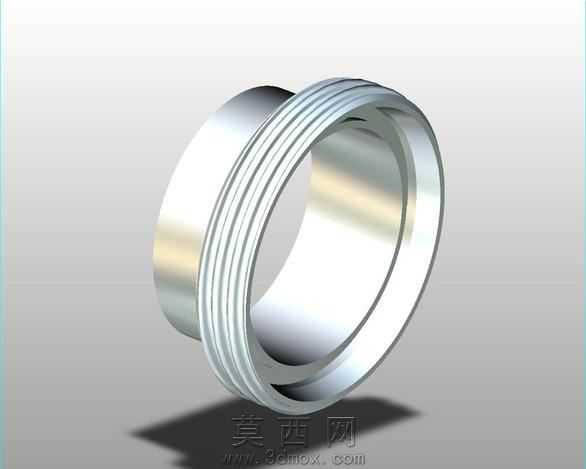

本模型为DN80规格的管路交配套用衬板，建模阶段严格遵循DIN相关工业标准开展设计，首先在三维建模环境中完成基准坐标系搭建，以管路公称通径DN80的核心尺寸为基础，确定衬板的内孔通径、轴向长度、外圆定位尺寸等核心参数，保证零件与对应规格管路、对接法兰的装配公差完全匹配。建模过程采用参数化特征构建方式，首先绘制衬板的轴向截面草图，对衬板一端的外螺纹连接段、中部的定位凸肩、另一端的光滑插接段分别进行尺寸约束，其中螺纹段严格按照DIN标准管螺纹的牙型、螺距、大径小径参数进行特征生成，保证螺纹连接的互换性；中部凸肩的端面设置有密封贴合平面，建模时保证该平面的平面度公差符合管路密封的装配要求，避免安装后出现介质渗漏问题。完成基础实体特征构建后，对衬板的所有棱边进行工艺倒角处理，去除锐边结构，既符合机械加工的工艺要求，也能避免安装过程中划伤密封件、操作工人。材质配置阶段，针对管路衬板的常用应用场景，为模型赋予金属材质效果，模拟不锈钢材质的表面质感，调整材质的反射率、粗糙度参数，还原金属机加工表面的细腻光泽，同时对密封贴合面做单独的材质区分，体现精加工面与普通机加工面的质感差异。渲染阶段采用柔和的工业产品布光方案，通过多组光源从不同角度照射模型，清晰展现衬板的内外轮廓结构、各段的直径变化特征，尤其是螺纹段的牙型细节、内孔的光滑壁面特征都能得到清晰呈现，方便查看零件的结构细节。设计思路上，该衬板作为管路系统中的配接密封零件，核心功能是实现DN80规格管路与对应设备、阀件的过渡连接，同时为密封件提供安装定位基准，因此建模全程优先保证装配尺寸的准确性，所有配合尺寸均严格对应DIN标准的公差要求，既可以作为管路系统装配设计时的标准件调用，也可用于零件加工生产的尺寸参考，模型结构完整，无特征缺失、尺寸矛盾的问题，能够直接导入各类三维装配环境中完成虚拟装配验证，检查管路连接的干涉情况，也可用于生成工程图纸指导实际加工生产。
