滑动式车门闩锁结构三维数模

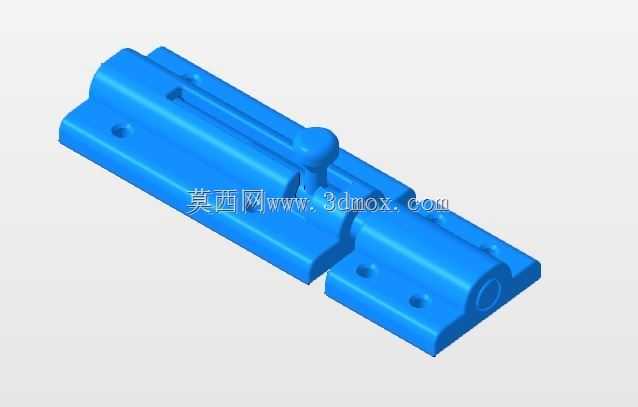

　　这款滑动式闩锁结构，最初是针对工程作业车辆车门的锁止需求做的结构设计，日常也可拓展到设备检修门、小型舱室门、户外机柜侧门等需要简易可靠锁止的场景，相比常见的弹簧按压式插销，它没有易失效的弹性元件，靠刚性滑动副实现锁止，在多粉尘、频繁振动的作业环境里可靠性表现更稳定。从结构逻辑上看，整个锁体分为固定座与锁舌座两个独立安装单元，固定座侧设计了贯通的滑动导向槽，锁舌与拨柄为一体化结构，拨柄从导向槽上方伸出，操作人员横向拨动拨柄即可带动锁舌完成伸出锁止、缩回解锁的动作，导向槽两端做了小尺寸的限位凸台，避免拨柄滑动超程导致锁舌从导向槽内脱出，同时固定座底面预留了四个沉头安装孔，安装时螺丝头可完全沉入孔内，不会干涉锁舌的滑动行程。

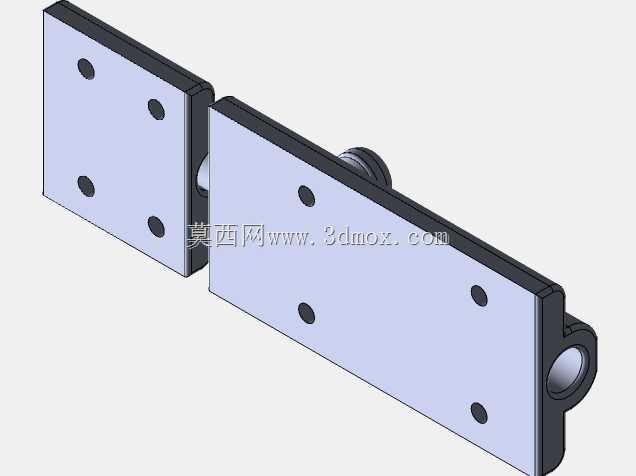

　　锁舌座对应锁舌的位置设计了同轴的承插孔，锁舌伸出后可完全插入承插孔内，承插孔的深度比锁舌的有效插入长度多2mm，避免加工或安装误差导致锁舌无法完全到位，锁舌座同样预留了两个沉头安装孔，和固定座的安装孔位处于同一安装基准面，安装时只需保证两个部件的同轴度在0.5mm以内，即可保证锁舌滑动顺畅无卡滞。做结构设计的时候，特意把所有外露棱边都做了R1.5的圆角处理，一方面是避免操作人员操作时被锐边划伤，另一方面也能减少应力集中，提升尼龙3D打印或者注塑成型时的成品率，不会因为尖角位置出现应力开裂的问题。滑动副的配合间隙选的是单边0.2mm，这个间隙值既可以保证锁舌在导向槽内滑动无卡顿，也不会因为间隙过大导致锁舌出现径向晃动，

　　在车辆行驶产生持续振动的工况下，不会因为晃动产生异响，也不会出现锁舌自行滑脱解锁的问题。安装边界方面，固定座的整体长度为102mm，宽度为36mm，安装面到锁体顶面的高度为22mm，锁舌座的整体长度为48mm，宽度和固定座保持一致为36mm，锁止状态下两个部件的安装孔中心距为72mm，安装时需要在门体与门框对应位置预留至少1mm的安装平面度公差，避免安装面变形导致锁舌与承插孔错位。锁舌的有效锁止行程为28mm，这个行程长度可以抵消门体与门框之间最大3mm的装配间隙，即使门体长期使用出现轻微的形变下沉，也能保证锁舌可以顺利插入承插孔完成锁止，不会因为间隙变化出现锁不上的问题。拨柄的高度设计为12mm，直径8mm，

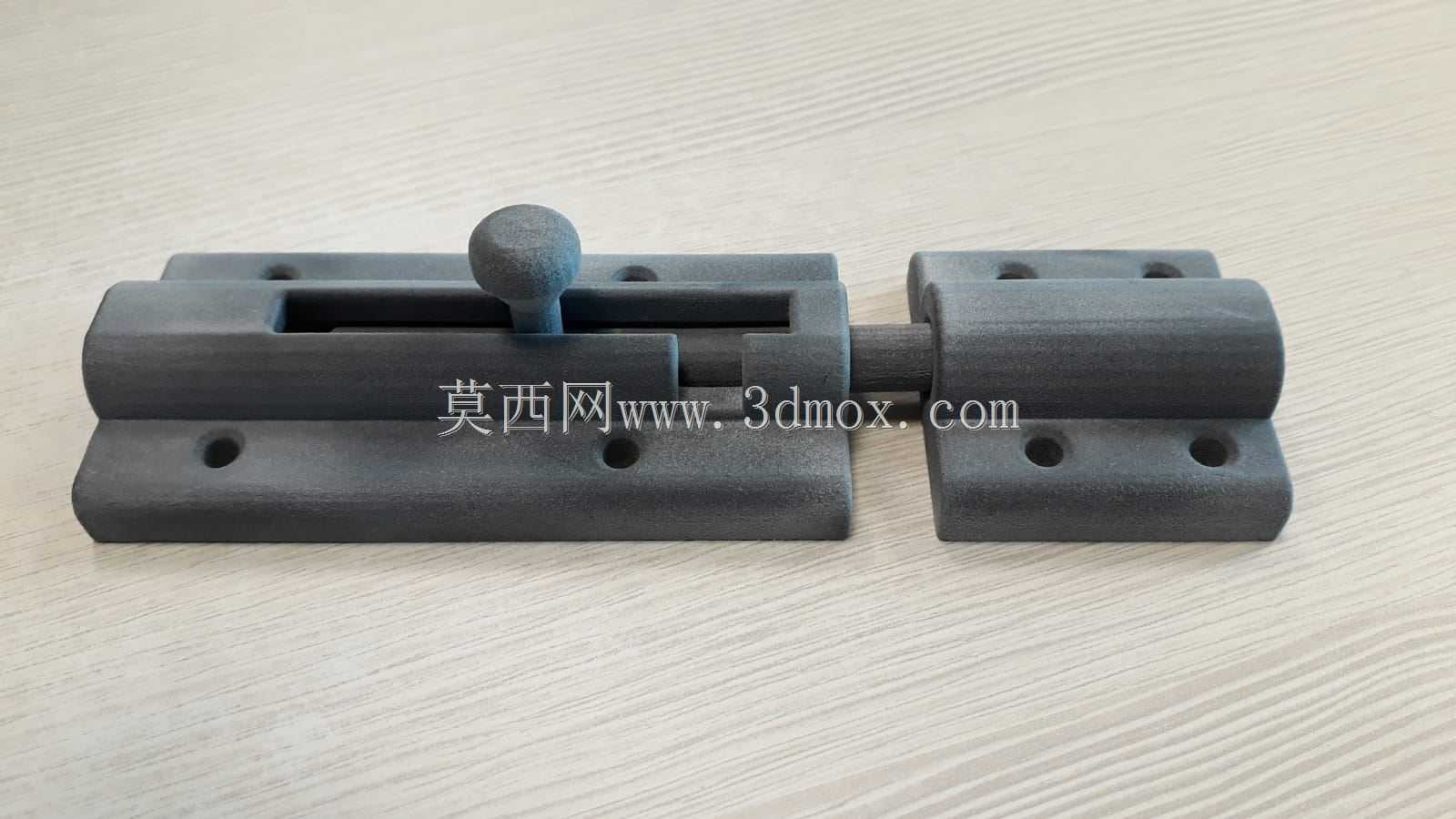

　　表面做了细微的防滑纹理处理，操作人员戴劳保手套操作时也能有足够的摩擦力，不会出现打滑的情况。整个结构没有多余的复杂零件，所有部件都可以通过一体注塑或者3D打印成型，不需要额外的装配工序，生产组装成本很低，后期维护也不需要更换易损件，只需要定期在滑动槽内涂抹少量润滑脂即可保证长期顺畅使用。在实际选型适配的时候，如果是用在户外露天场景，可以选择添加了抗UV剂的尼龙材质，提升耐候性，如果是用在有防爆要求的舱室场景，可以选择防静电POM材质，避免滑动摩擦产生静电积聚。另外这个结构也可以根据实际安装需求调整尺寸，比如加大锁舌直径提升抗剪切能力，或者加长锁舌行程适配更大的门缝间隙，基础结构的受力逻辑不需要改动，只需要调整对应尺寸参数即可快速衍生出不同规格的变体，适配不同的使用场景。
