带射击瞄准校验功能的枪械打靶装置

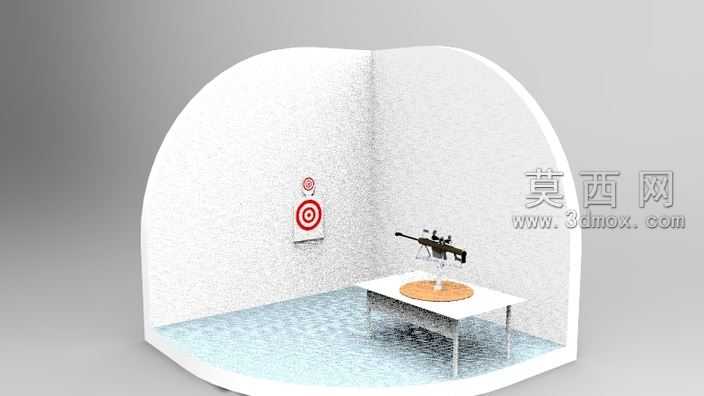

本作品为面向教学实验场景设计的枪械射击瞄准校验模拟装置，整体采用SolidWorks完成全参数化三维建模，所有零部件均按照实际教学演示的比例进行1:1还原，建模过程中对枪械的枪身结构、瞄准镜安装位、支架旋转轴、靶标固定座、实验桌支撑腿等细节做了完整的特征建模，未对结构做过度简化，可直接用于结构原理展示与装配干涉校验。渲染环节采用KeyShot完成场景搭建与材质赋予，场景选用半包围式弧形柔光摄影棚环境，地面赋予浅哑光冷白色漫反射材质，棚壁设置低反光白色漆面材质，避免多余环境反射干扰装置主体展示；枪械主体赋予哑光黑金属材质，搭配局部磨砂塑料质感的握把与护木细节，瞄准镜镜片添加高透玻璃材质与轻微环境反射效果，支架部分赋予拉丝金属质感，实验桌桌面赋予浅木色哑光材质，桌腿赋予冷白色金属烤漆材质，墙面靶标采用红白相间的高对比度印刷材质，靶心位置添加轻微的凸起立体效果，还原真实靶标的视觉特征。结构设计上，枪械通过可旋转俯仰支架固定在实验桌中心的圆形转盘上，转盘可实现水平方向360度旋转，支架可实现垂直方向正负45度俯仰调节，能够模拟不同射击角度下的瞄准状态；墙面靶标采用壁挂式固定结构，与枪械位置保持固定水平间距，可通过调整支架角度完成瞄准点的校准匹配。设计思路围绕弹道抛物线原理的可视化教学展开，通过固定的靶标位置、可调节的枪械姿态，结合给定的射击距离与子弹出膛平均速度参数，可直观演示重力作用下子弹的下坠轨迹，验证瞄准角度与实际弹着点的对应关系，装置中枪械模型为非功能性的等比例外观模型，仅用于结构原理演示，整体装配逻辑清晰，所有连接部位均设置了对应的配合约束，可直接生成工程图用于教学课件制作，也可导出通用格式用于虚拟仿真实验场景搭建。
