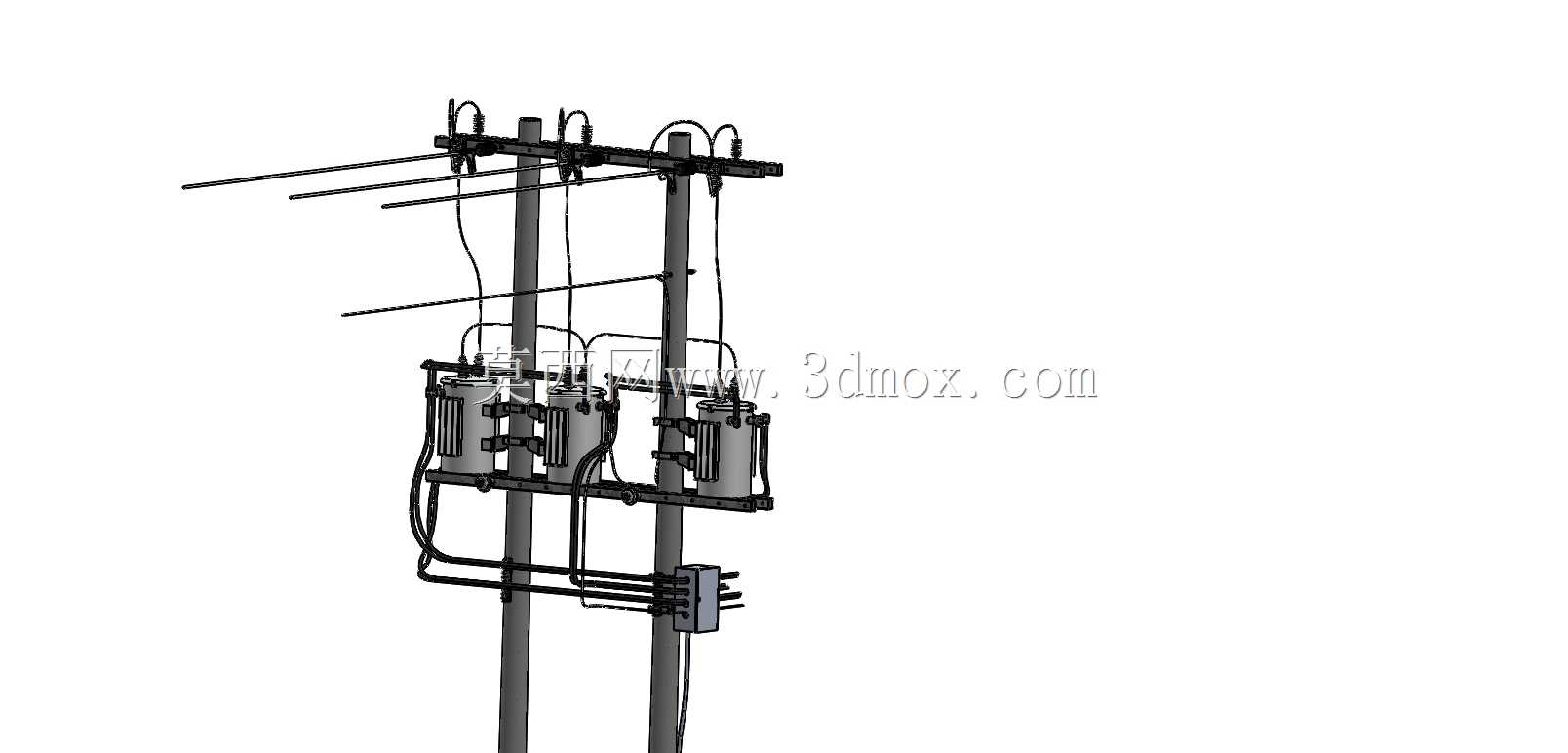

双混凝土杆架设3-100kva配电变压器结构

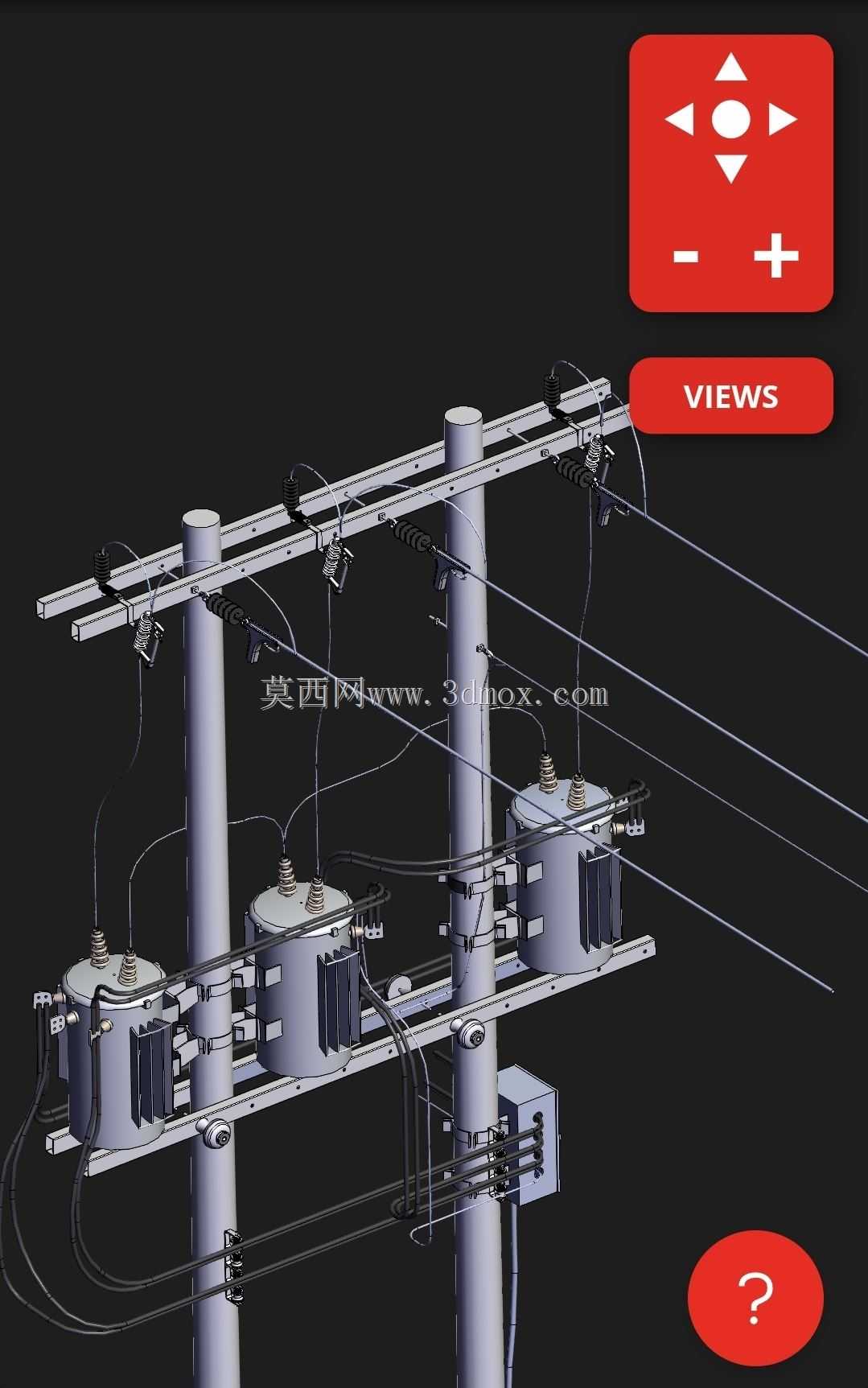

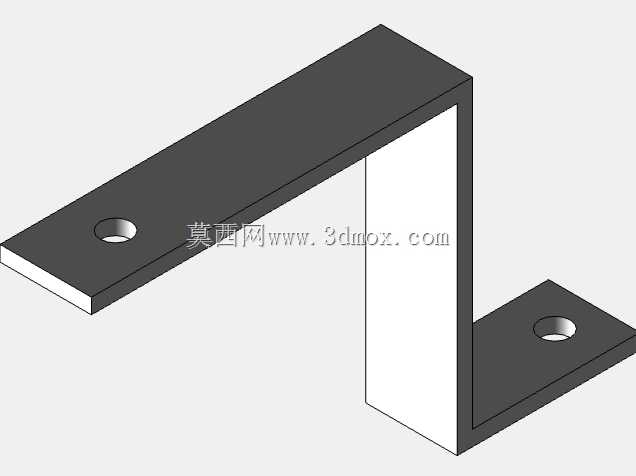

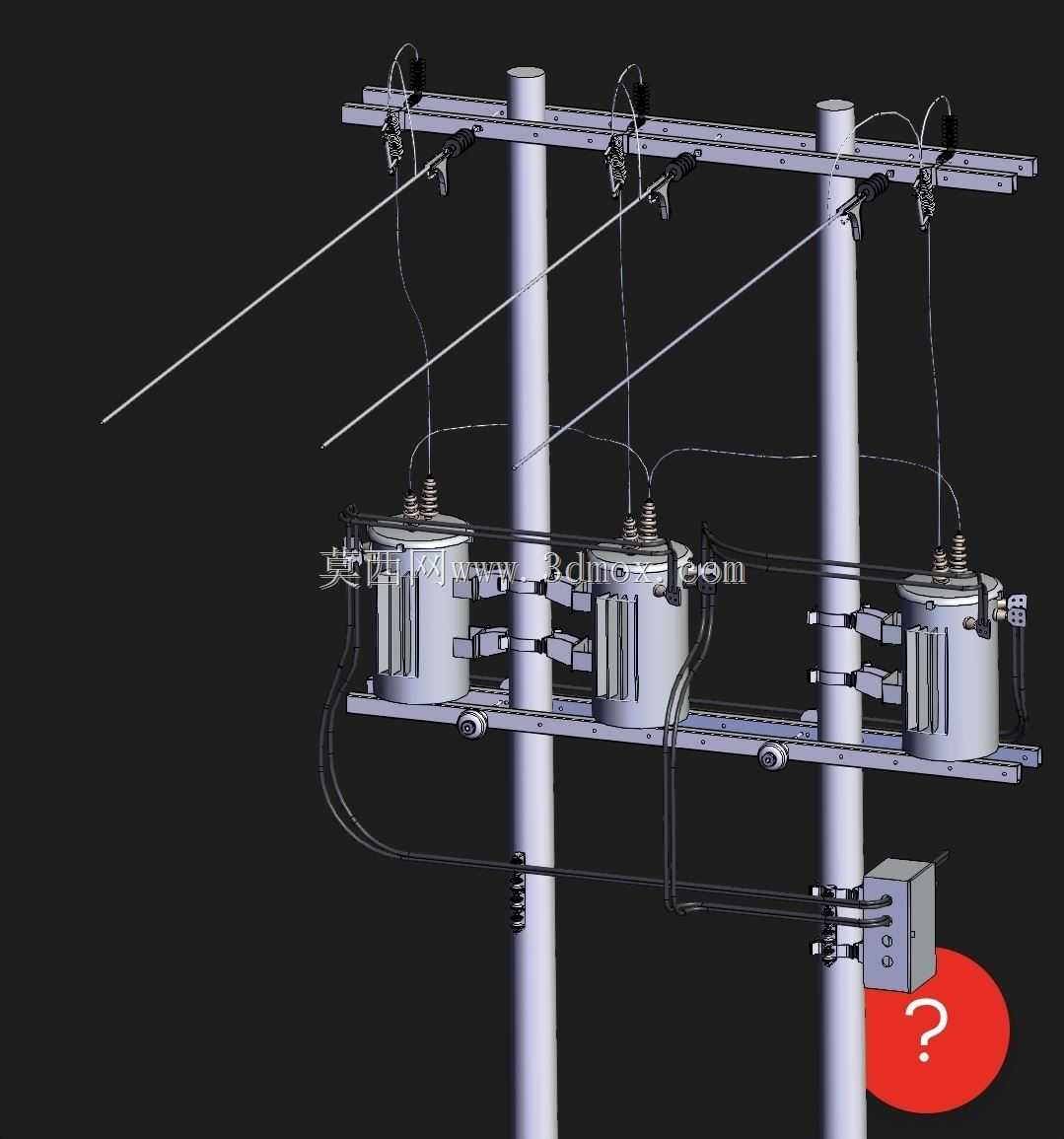

　　在县域配网、城郊工业园区、乡村聚居点的10kV架空线路末端，柱上配电变台是最常见的电压转换节点，这套采用双混凝土杆架设的3-100kva容量配电装置，正是针对这类场景做的适配设计。不同于单杆架设仅能承载小容量配变的局限，双杆结构通过两根平行布设的混凝土杆形成稳定的支撑框架，横担、撑铁、固定金具全部采用热镀锌工艺处理，能适配户外长期日晒雨淋的运行环境，避免锈蚀带来的结构强度衰减问题。从实际安装边界来看，两根混凝土杆的档距控制在2.5米左右，杆身埋深根据现场地质条件调整，硬土区域埋深不小于1.5米，软土区域需加装卡盘强化抗倾覆能力，台架整体安装高度距离地面不低于3米，若跨越通车道路则需抬升至4.5米以上，满足带电部分与地面、

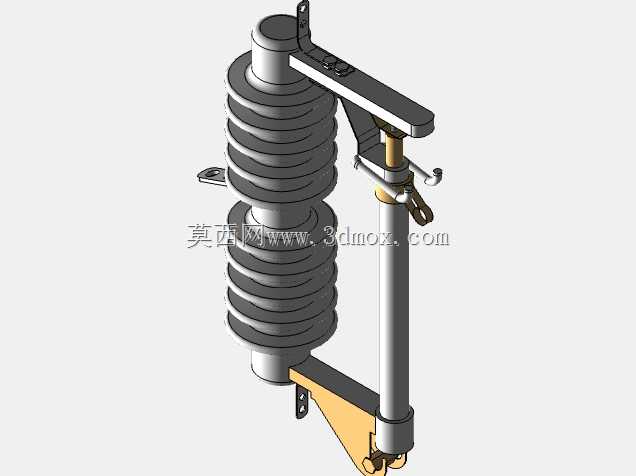

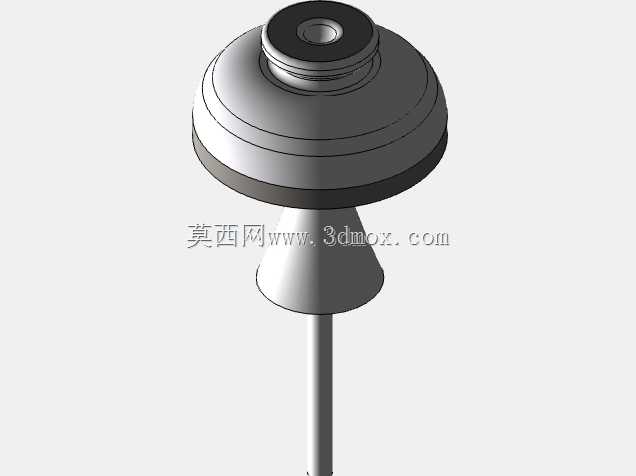

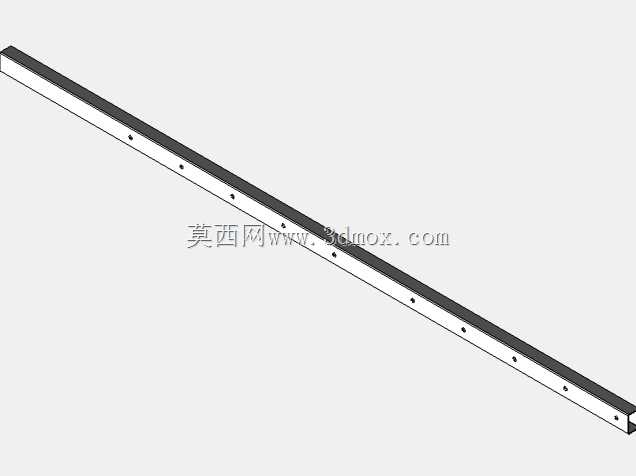

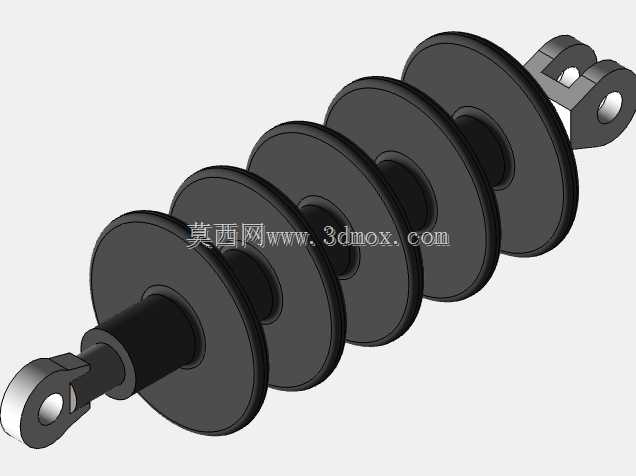

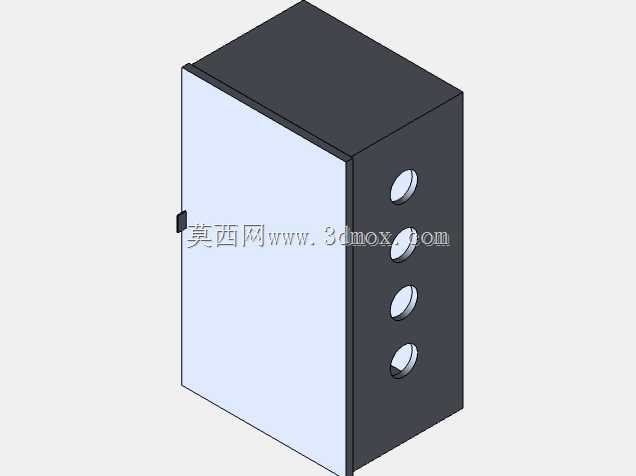

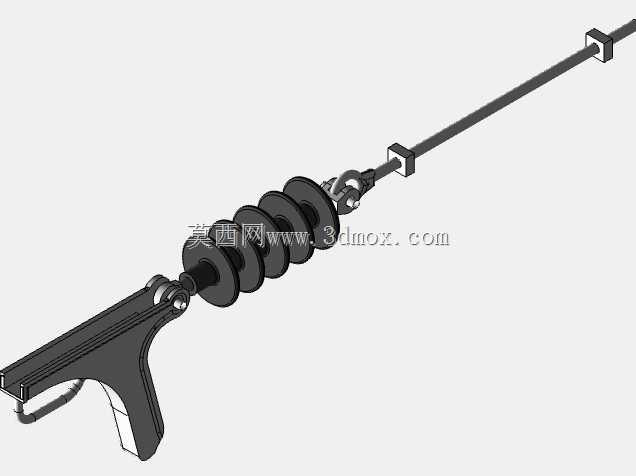

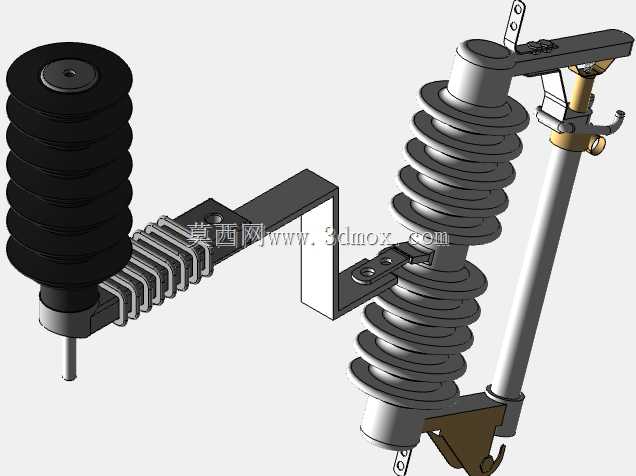

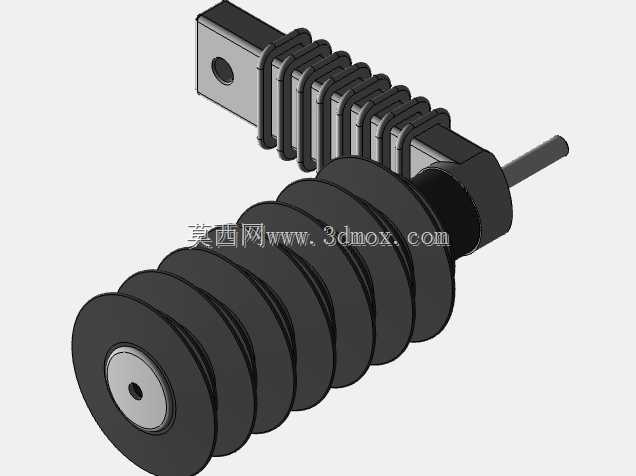

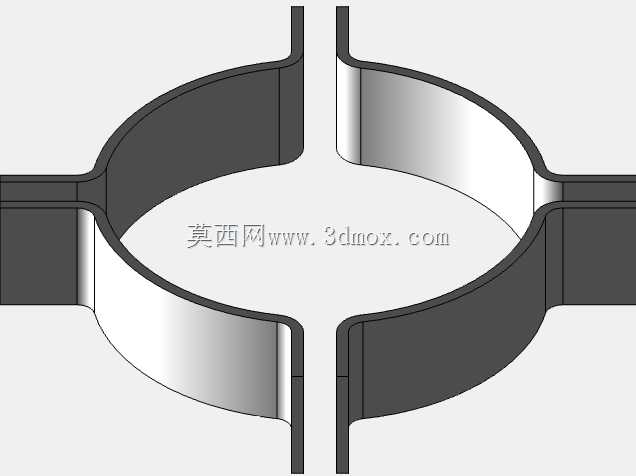

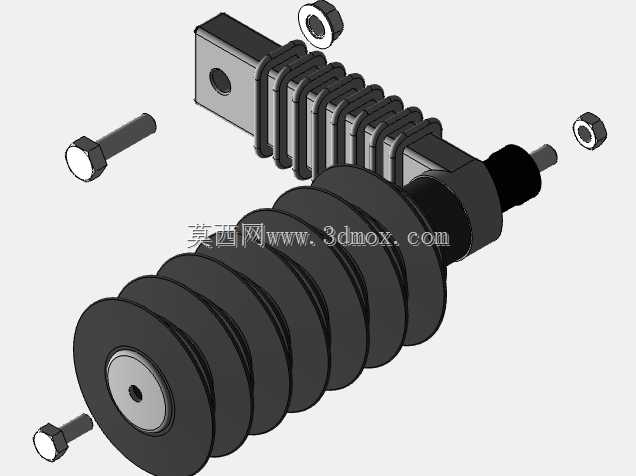

　　通行物体的安全距离要求。设计过程中首先要考虑的是载荷分布，变压器本体的重量通过底部的槽钢托架均匀传递到两根杆的固定抱箍上，高压侧的跌落式熔断器、避雷器安装在台架上方的高压横担上，与变压器高压套管的接线距离控制在0.8-1.2米区间，既方便接线操作，也能预留足够的安全爬电距离；低压侧的综合配电箱固定在台架下方的低压横担上，出线端预留足够的线缆弯曲半径，方便后续低压出线的接引与运维操作。从功能特性来看，这套结构的高压侧通过跌落式熔断器实现短路保护与断开操作，避雷器能在雷雨季节引导雷电流入地，避免雷电过电压击穿变压器绕组绝缘；变压器本体将10kV的高压配电电压转换为0.4kV的低压用电电压，直接供给周边用户的用电负荷，

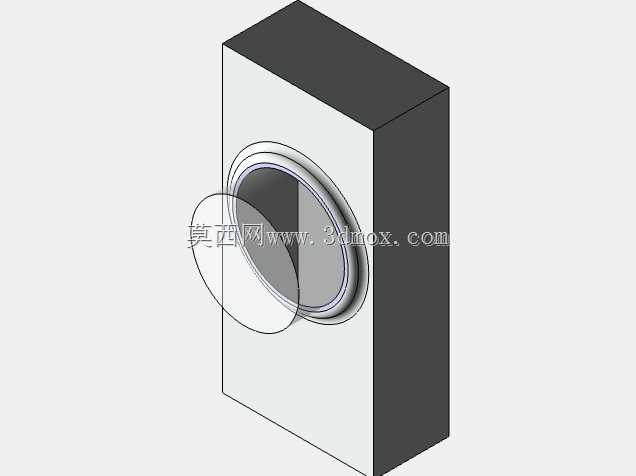

　　综合配电箱内集成了低压断路器、计量装置、漏电保护模块，能实现低压侧的过载、短路、漏电保护，同时满足用电计量的需求。设计时特意将变压器的油枕、油温油位观测面朝向运维通道一侧，方便日常巡检时直接观察油位变化、是否存在渗漏油问题，高低压接线端子的朝向也顺着线路走向布设，减少线缆的弯折角度，降低接线处的应力集中，避免长期运行后线缆绝缘层破损。台架上还预留了接地扁钢的安装位，变压器外壳、避雷器接地端、配电箱外壳全部通过镀锌扁钢与接地网可靠连接，接地电阻控制在4欧姆以内，保障设备运行与人员操作的安全。不同于大容量配变需要配套的专用基础与围栏，双杆柱上变台不需要额外占用地面土地资源，安装速度快，施工周期短，非常适合负荷分散、

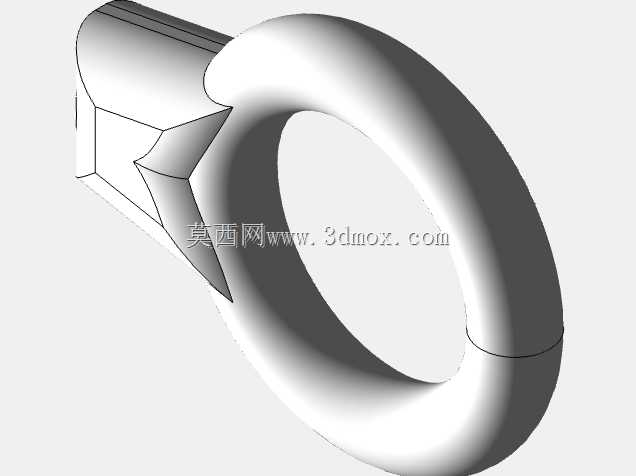

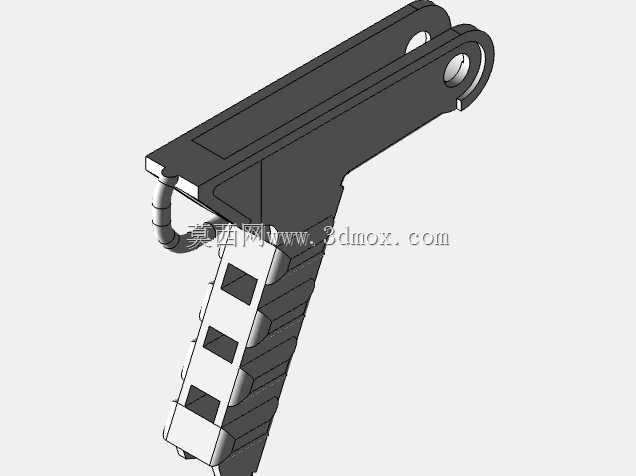

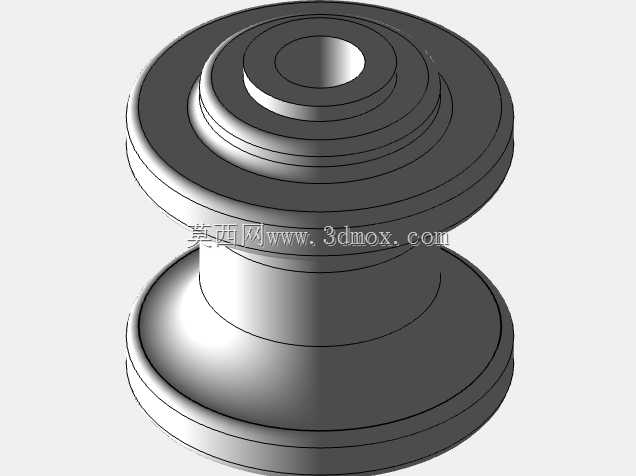

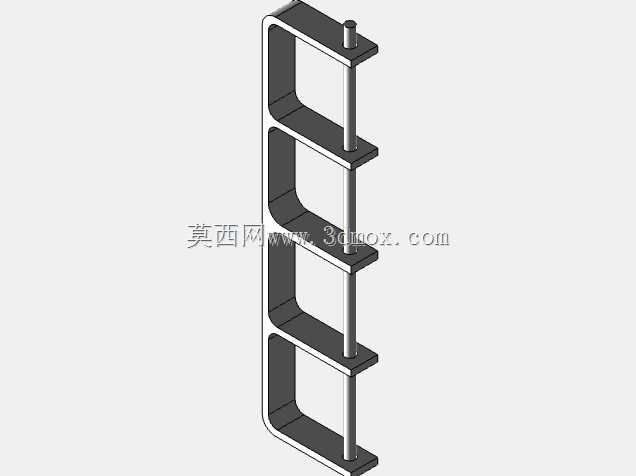

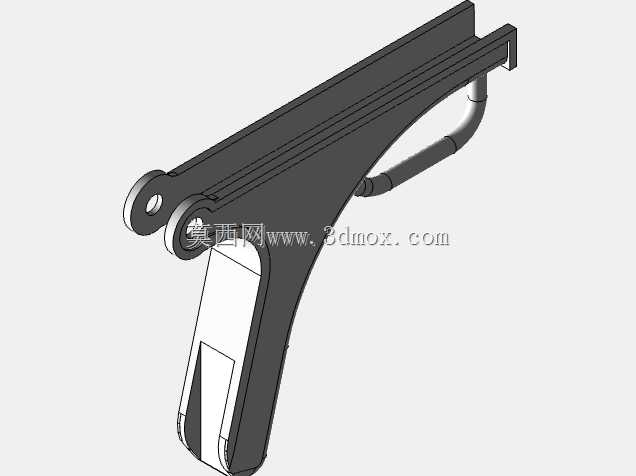

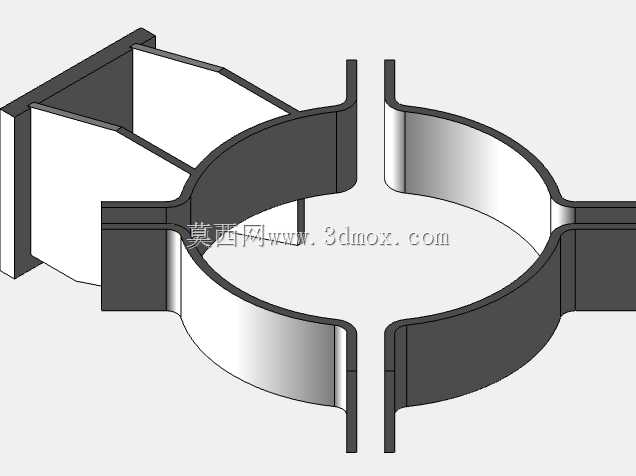

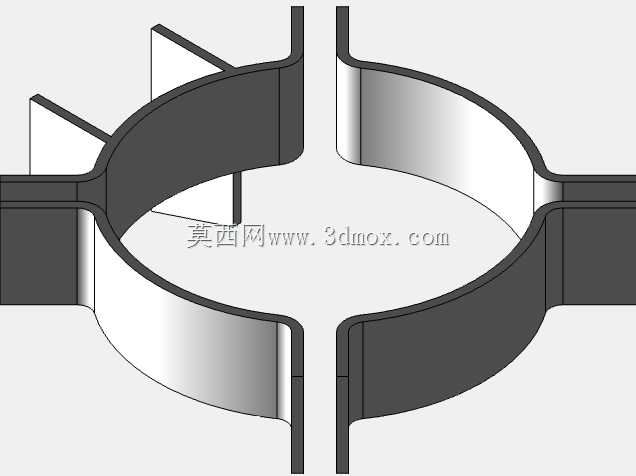

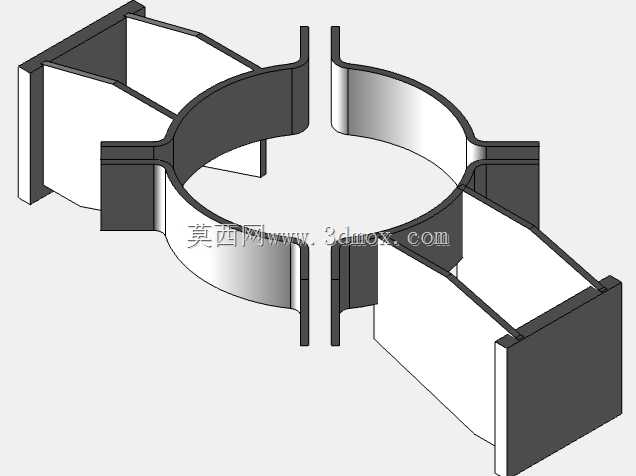

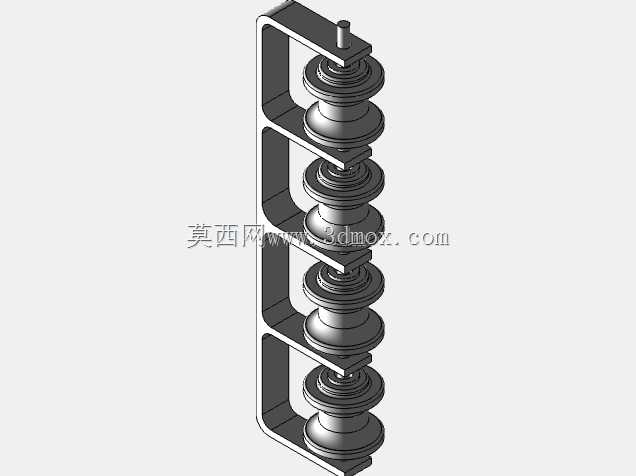

　　单点负荷容量在100kva以内的供电区域，不管是零散乡村住户的供电，还是小型加工厂、农田灌溉台区的供电需求都能满足。建模过程中对所有金具的连接位置都做了干涉检查，抱箍与杆身的贴合面、横担与撑铁的螺栓连接位、变压器与托架的固定孔位都完全匹配实际安装尺寸，不会出现现场安装时孔位错位、部件干涉的问题，线缆的布设走向也完全参照现场施工的规范要求，高压引线、低压出线、接地引线分别走不同的支撑位，避免不同电压等级的线缆交叉缠绕，既符合安全规范，也方便后续的运维检修。考虑到户外运行的抗风需求，横担与杆身的连接除了抱箍固定外，还加装了斜向撑铁，形成三角形稳定结构，能抵御12级以内的大风载荷，在沿海多台风区域也可以通过加密撑铁、加大抱箍紧固力矩的方式进一步提升结构稳定性。变压器本体的散热鳍片朝向顺着当地常年主导风向布设，能提升自然对流的散热效率，避免夏季高负荷运行时变压器油温过高，影响设备使用寿命。
