四旋翼自主航拍飞行器结构设计方案

　　这款6英寸轴距的四旋翼自主航拍设备，核心定位是面向低空近景影像采集场景，可适配户外巡检、小型活动跟拍、地形测绘补拍等需要灵活起降、稳定悬停的作业需求，相比同级别航拍设备，它的结构设计更侧重轻量化与维护便捷性，机身主体承力部件采用3D打印模具压缩成型的玻璃纤维材质，这类材质的比强度远高于常规ABS打印件，同时成型后表面致密度高，能在低空复杂气流环境下保持机架形变量控制在合理区间，避免旋翼安装位偏移带来的飞行姿态抖动问题。

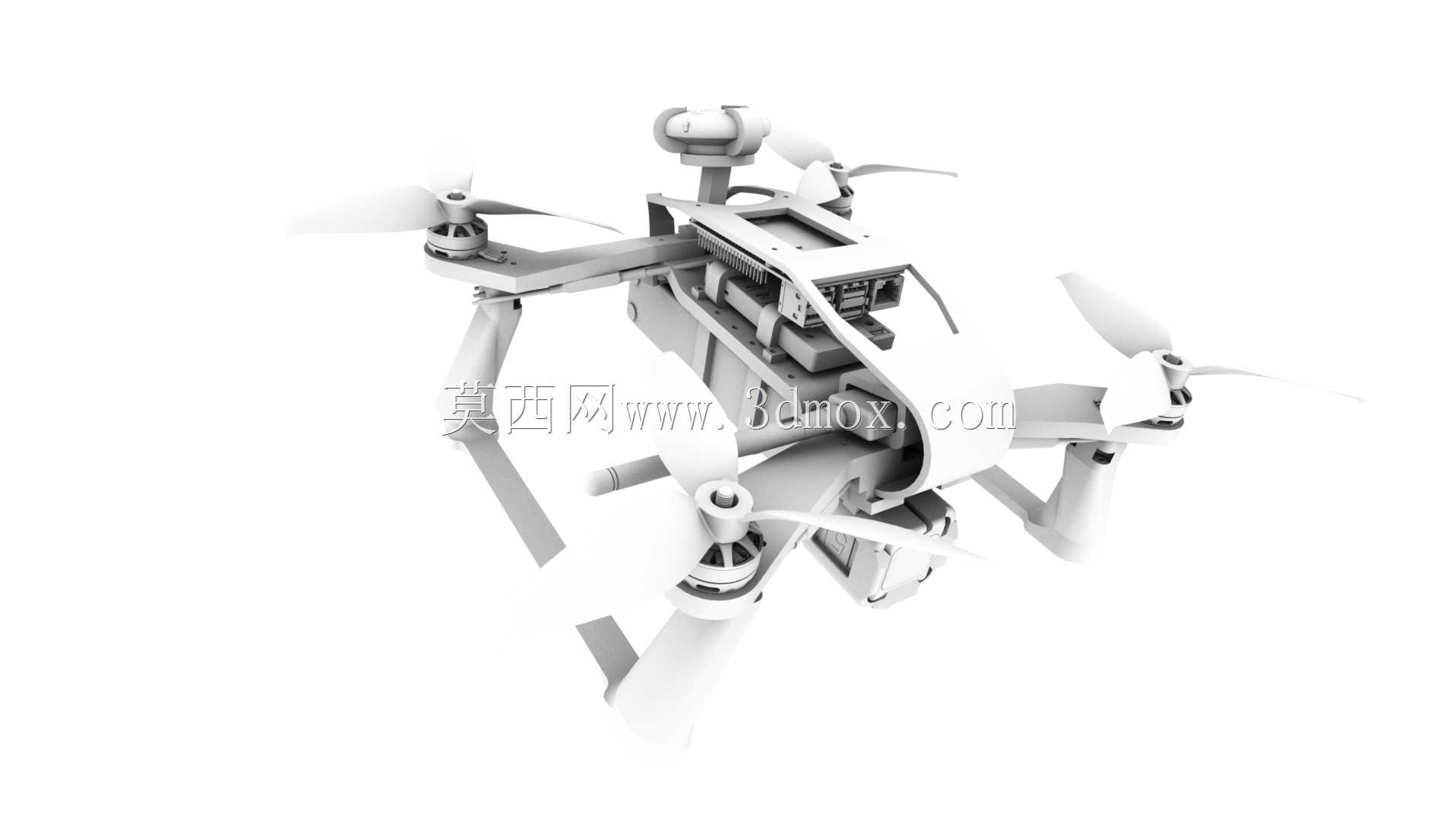

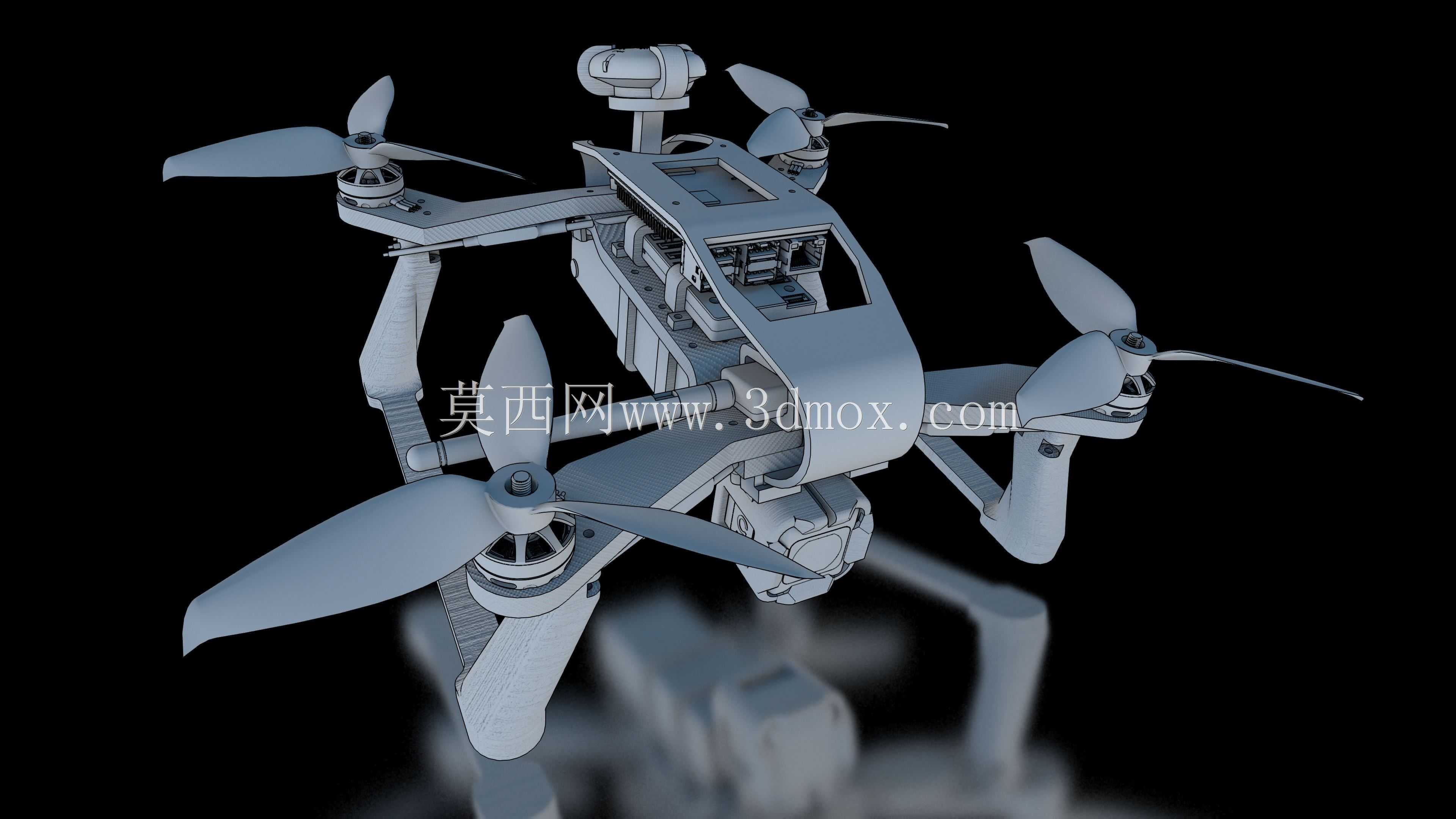

　　从结构布局来看，四个旋翼臂采用一体化延伸设计，没有额外的臂身拼接接缝，减少了连接部位的应力集中点，旋翼电机直接固定在臂端的预埋安装座上，安装座与玻纤臂身一体压制成型，不需要额外的螺丝紧固就能承受电机高速转动带来的振动载荷。机身上层预留了飞控模块、GPS模块、数传模块的标准安装位，所有走线都可以通过臂身内部的中空通道布设，避免线材外露在飞行过程中被气流吹动剐蹭旋翼，也能减少雨水、扬尘对线材接头的侵蚀。

　　设备的核心功能围绕自主拍摄需求搭建，机身顶部预留了全景辅助相机的安装位，可在飞行过程中采集周边环境数据辅助避障与航线规划，机身下方的挂载位采用快拆结构设计，可适配不同重量的主拍摄相机，挂载位的减震球安装孔位符合行业通用标准，不需要额外改装就能替换不同规格的减震组件，匹配不同载重下的减震需求。TPU材质的固定组件分布在电池仓、设备仓的连接部位，这类软质固定件既能吸收飞行过程中的高频振动，避免振动传递到相机模块影响成像清晰度，又能在设备发生轻微磕碰时起到缓冲作用，减少刚性部件的碎裂风险。

　　外壳部分采用TPU夹子快拆设计，不需要借助螺丝刀等工具，徒手就能掰开卡扣拆卸外壳，快速更换电池、调试飞控参数或者更换挂载设备，相比常规螺丝固定的外壳结构，能大幅缩短外场作业时的设备调整时间。外壳的曲面造型参考了竞速类飞行器的气动设计，机身上表面做了顺滑的弧面过渡，能减少飞行过程中的风阻，同时下表面做了内收设计，避免遮挡下方相机的拍摄视角，在相机俯仰转动的全角度范围内都不会出现机架入镜的问题。

　　从安装边界尺寸来看，6英寸轴距的设计让它的整体外接圆直径控制在合理范围，既可以在林间、建筑间隙等狭窄空间灵活穿行，又能保证足够的旋翼升力冗余，搭载常规航拍相机与4S电池时，整机起飞重量控制在合理区间，悬停精度与续航时间能满足单架次15分钟左右的作业需求。机身底部预留了起落架的安装孔位，用户可根据作业场景选择安装高脚架适配大尺寸相机挂载，或者拆除起落架进一步降低整机重量，提升飞行灵活性。

　　在结构细节处理上，所有的部件安装孔位都做了公差匹配设计，玻纤部件的孔位精度控制在0.1mm以内，TPU夹件的卡扣过盈量经过反复调试，既不会因为卡扣过松导致飞行过程中外壳脱落，也不会因为卡扣过紧导致拆卸困难。电池仓的尺寸适配常规规格的航模锂电池，仓内设置了防滑凸点，配合TPU固定绑带可以在大机动飞行时牢牢固定电池，避免电池移位导致整机重心偏移影响飞行稳定性。飞控安装位做了水平基准面设计，安装时不需要额外找平就能保证飞控的水平校准精度，减少装机调试的工作量。

　　这款设备的设计思路没有盲目追求大载重或者长续航，而是聚焦在自主航拍场景的实际使用痛点，通过材质选择与结构优化平衡了设备强度、重量、维护便捷性三者的关系，不管是个人航拍爱好者用来改装定制飞行设备，还是行业用户用来做小范围巡检作业的载机平台，都能通过少量调整适配具体的使用需求，不需要对主体结构做大规模改动。
