膝关节假肢杆连接承载结构设计

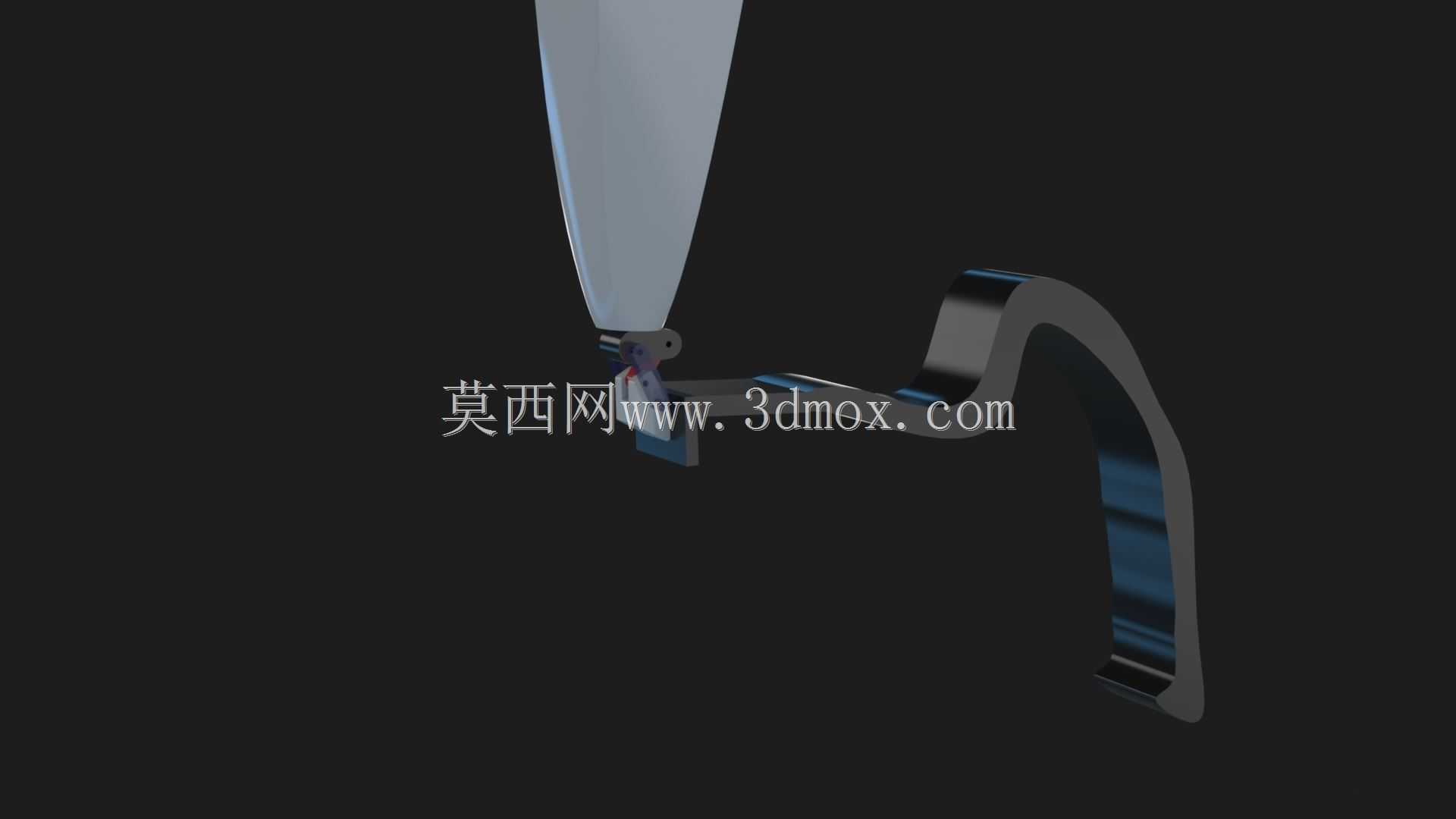

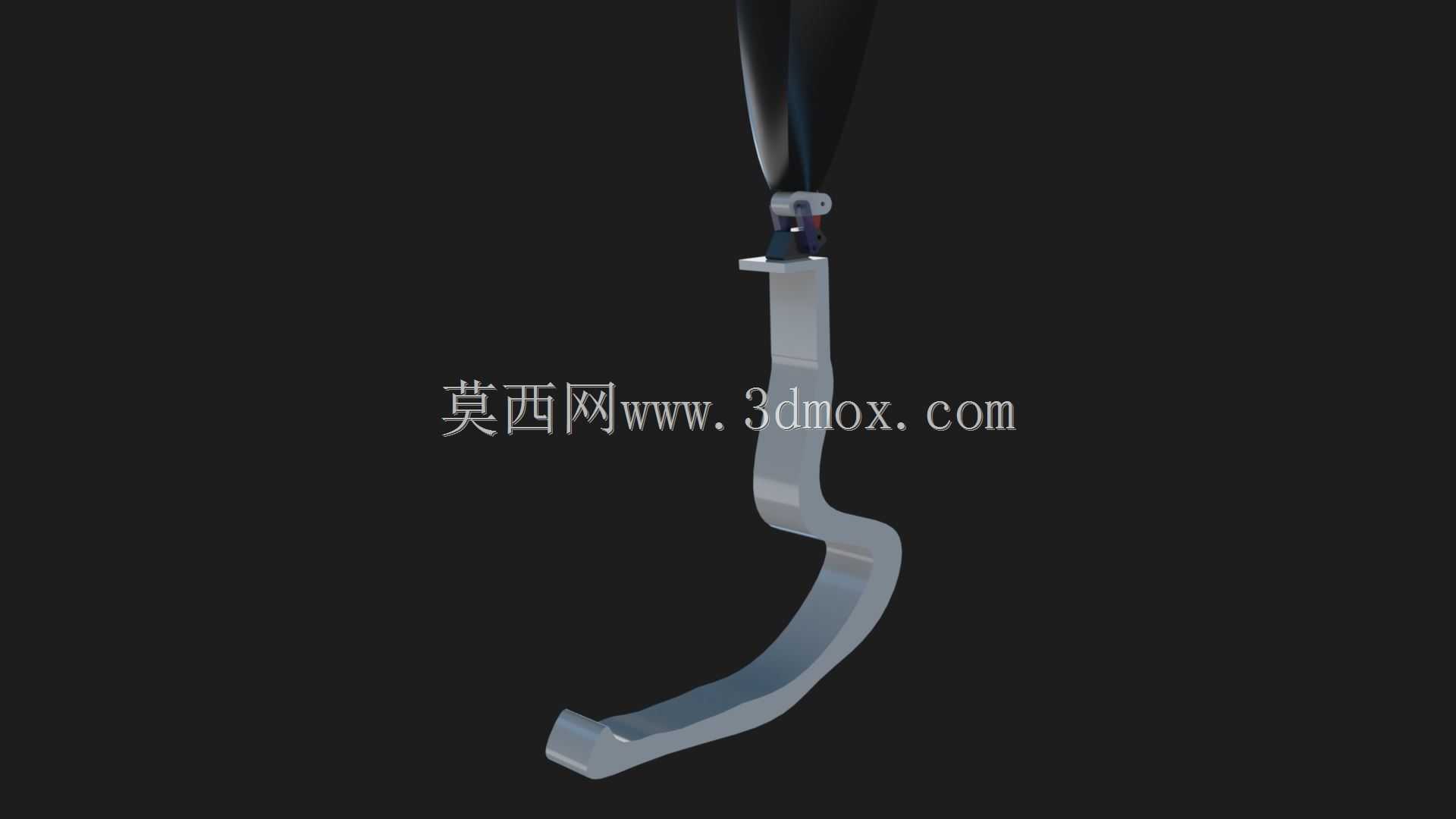

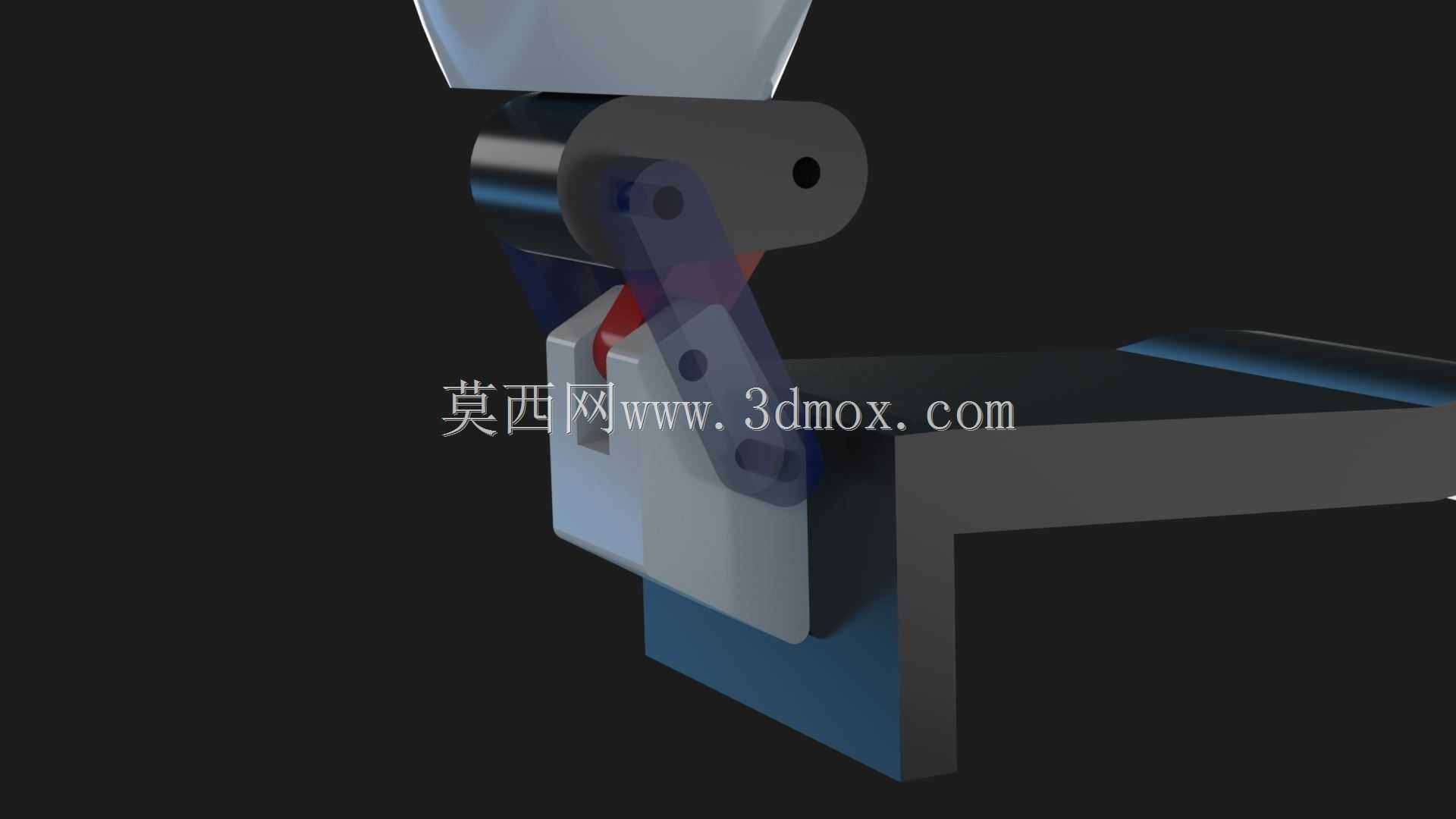

　　在下肢康复辅具的结构设计体系中，膝关节段的连接杆件是承接残肢受力、传递步态载荷的核心承载部件，直接决定假肢穿戴后的行走稳定性与长期使用可靠性。不同于常规工业连接件的静载荷承载需求，该类部件需要适配人体行走过程中复杂的交变载荷工况，包括站立相的垂直支撑力、摆动相的惯性冲击力、上下坡道时的侧向分力，以及意外磕碰时的瞬时冲击载荷，这对结构的强度冗余、疲劳寿命与重量控制都提出了极高的平衡要求。从结构设计逻辑来看，该连接构件采用一体化弯臂式构型，上端设置与膝关节铰链模块匹配的安装接口，通过销轴定位实现与膝关节转动副的刚性连接，接口处预留的紧固孔位可适配不同规格的锁紧螺钉，保证连接界面无旷量，避免行走过程中出现异响或姿态偏移。

　　杆身主体采用渐变截面设计，靠近上端铰链的位置截面厚度更大，用于承接膝关节转动时传递的最大弯矩，向下延伸过程中截面逐步收窄，在保证抗弯、抗扭强度满足载荷要求的前提下，尽可能降低构件自身重量，减少残肢穿戴者的行走负担。下端的连接端适配小腿假肢的承托管腔，设置有防滑定位结构，可与小腿段的碳纤维支撑管实现过盈配合加周向锁紧，避免长期使用后出现连接松脱的问题。从实际应用场景出发，该构件主要适配小腿截肢用户的日常行走需求，可覆盖平地行走、上下楼梯、缓坡通行等常规使用场景，结构的外形轮廓经过圆角过渡处理，所有棱边都做了钝化打磨，避免穿戴过程中剐蹭衣物或者损伤残肢周边的软组织。

　　安装边界方面，上端安装孔的同轴度公差控制在0.02mm以内，保证与膝关节铰链装配后转动顺畅无卡滞，不会额外增加用户行走时的驱动力消耗；下端连接段的外径尺寸与通用小腿假肢承插管的内径匹配，不需要额外加工转接件就可以直接装配，适配市面主流的模块化假肢组件，降低辅具装配的调试难度。设计过程中针对步态周期的载荷谱做了有限元校核，在1.5倍体重的静载荷下，构件最大应力出现在上端弯角过渡区域，应力值远低于常用医用金属材料的屈服强度，同时疲劳寿命校核可满足百万次以上的步态循环使用要求，匹配普通用户3-5年的日常使用周期。

　　结构表面没有多余的凸起结构，整体轮廓顺着下肢的生理曲线做了弧度优化，穿戴后不会出现明显的外凸轮廓，兼顾了使用功能与外观的隐蔽性，减少用户穿戴假肢的心理负担。不同于传统的直杆式连接结构，该弯臂构型更贴合人体下肢的生理力线，能让行走过程中的载荷传递路径更接近自然人体的骨骼受力方向，降低残肢接触面的局部压强，减少长期穿戴后的残肢磨损问题。在安装调试环节，该构件的上下连接接口都预留了一定的位置调节余量，装配人员可以根据用户的残肢长度、行走习惯微调连接角度，让假肢的步态轨迹更贴近自然行走状态，提升穿戴的适配性。
