拓扑优化四旋翼无人机轻量化承载机架

项目分类:无人机 发布时间:2024-08-27 ID:768861
  • 拓扑优化四旋翼无人机轻量化承载机架
  • 拓扑优化四旋翼无人机轻量化承载机架
  • 拓扑优化四旋翼无人机轻量化承载机架

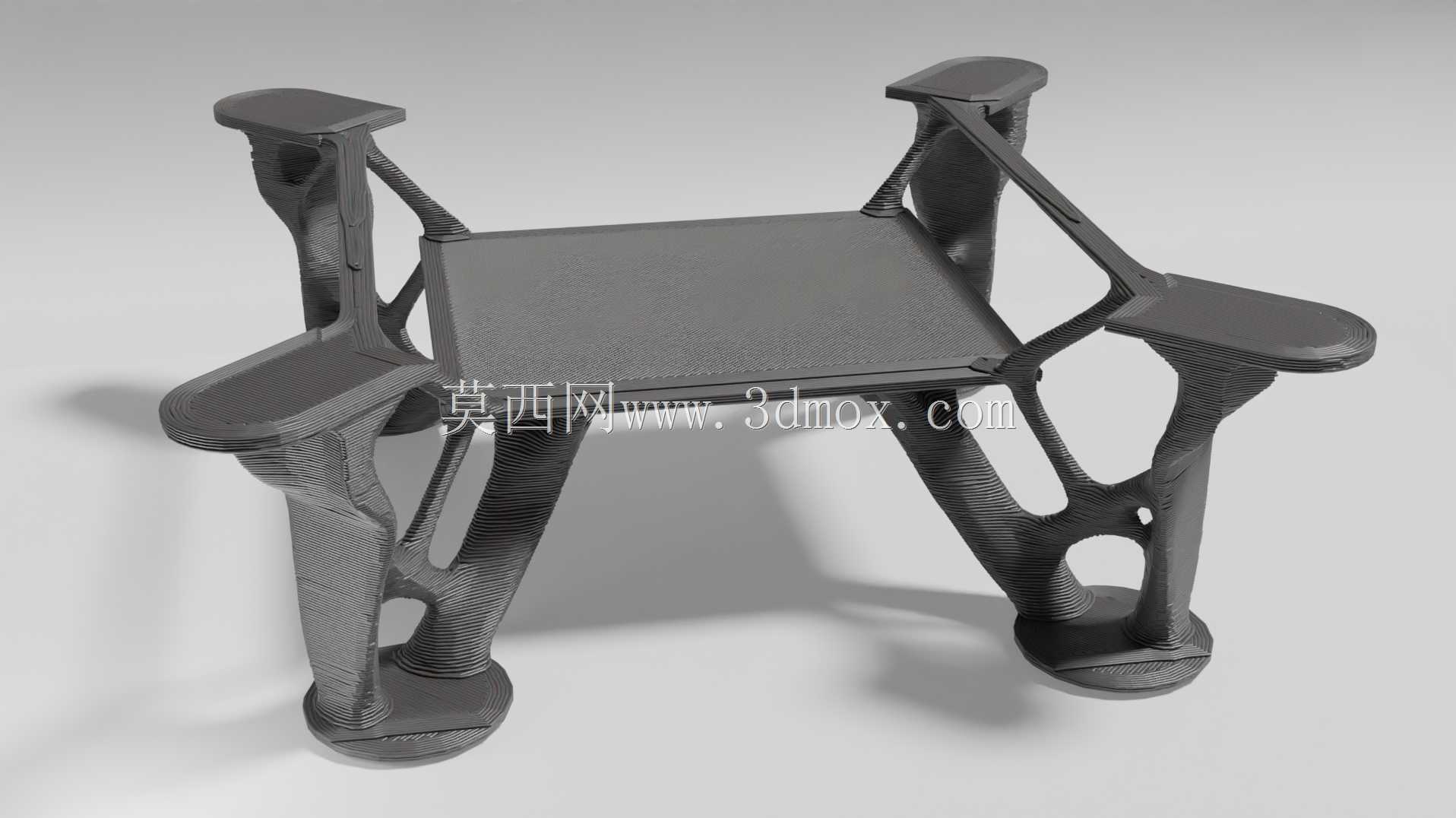

  这套机架结构面向小型四旋翼航拍、巡检与教学验证场景开发,核心目标是在有限起飞重量约束下,把飞控板、电池、电调、电机与螺旋桨的安装关系整合到一体成型承载框架中。整机采用四轴对称布局,四个机臂末端预留电机安装平面,中心区域为平整承载台,可直接放置飞控、接收机与动力电池;机臂与中心台之间没有传统管材拼接接头,而是通过连续变截面支撑筋过渡,减少螺栓连接带来的装配间隙与松动风险。

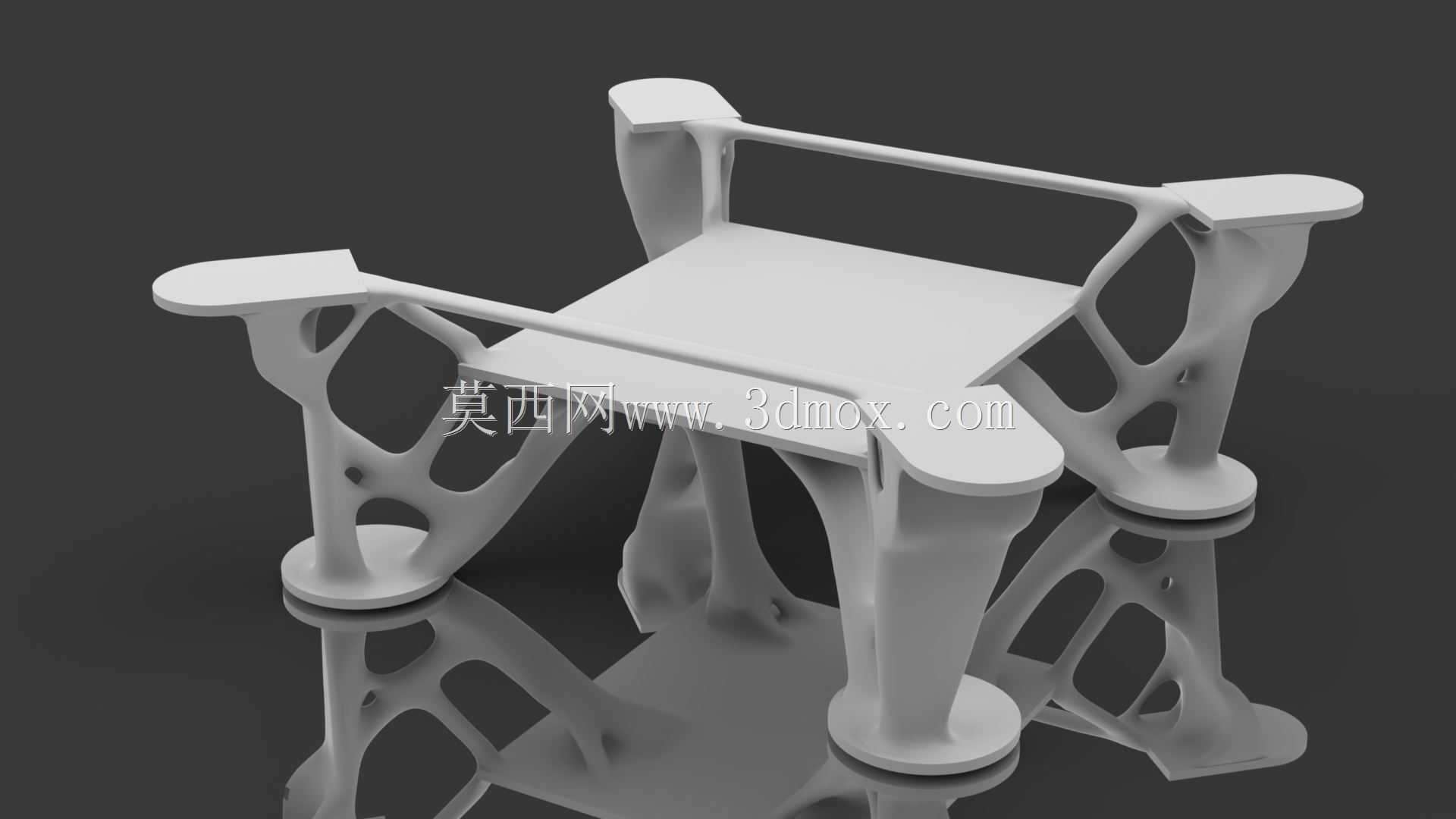

  从受力路径看,机架最关键的载荷来自四个电机座。旋翼工作时,电机座持续承受升力、扭矩和振动,推力沿机臂向中心平台传递,电池和飞控的惯性载荷则反向作用在中心区域。设计时没有按等厚板或圆管经验结构铺满材料,而是先锁定电机安装孔位、中心设备边界和起落支撑点,再依据主要传力路径保留高密度材料区,在低应力区域削减实体体积。最终形成的支撑腿呈分叉、镂空和曲面收束形态,粗壮部位集中在机臂根部、电机座下方及中心台连接处,侧面则开出大尺寸异形孔,既降低自重,也避免大面积封闭壁带来的打印翘曲和材料堆积。

  机架的外形边界由旋翼安全间距和设备安装空间共同决定。四个电机座分布在中心平台四角方向,相邻电机轴线保持足够距离,可降低螺旋桨气流干涉;末端平台设置为近似水平的安装面,便于电机底面贴合,孔位周围保留局部加厚凸台,承受螺钉预紧力。中心承载台采用近似矩形平面,边缘通过加强梁与四条机臂相连,台面下方不是简单悬空,而是由斜向支撑和分叉腿形成空间桁架效果。这样飞控电池放置后,载荷能够分散到多个支撑路径上,单点过载时不容易在台面角部产生裂纹。

  起落支撑部分与机臂结构一体化延伸,底部形成四个接触垫,接触面积较杆状脚架更大,降落时可分散冲击。支撑腿从电机座附近向下、向内收拢,中间保留弧形孔洞,既给螺旋桨下洗气流留出通道,也能在轻微触地碰撞时通过局部弹性变形吸收能量。相比常见的平板加立柱脚架,这种连续曲面腿在侧向倾覆时没有明显的直角应力集中区,更适合增材制造逐层成形。

  建模过程中需要重点控制三类安装边界。第一是电机座孔位与台面高度,电机轴线应处于同一平面,避免四轴升力中心倾斜;座面厚度要满足螺钉啮合长度,同时在底面留出螺母或热熔铜螺母嵌入空间。第二是中心设备区的有效平面范围,飞控、电池绑带孔和减震垫位置不能与下方支撑筋冲突,台面边缘需要预留走线槽或扎带固定位。第三是机臂外端与旋翼旋转圆之间的安全距离,机架实体不得侵入桨叶扫掠区域,拓扑生成后的外轮廓应回到装配空间中逐项干涉检查。

  该结构明显偏向一体增材制造思路,构件中多处出现随形壁厚、分叉筋和封闭空间过渡,若采用传统铣削或管材焊接,加工成本会明显上升,而分层打印可直接获得复杂空间承载形态。打印摆放时宜让电机座面和中心台面保持较好的成形精度,支撑添加应避开螺纹孔、设备贴合面和底部接触垫;受力方向上,层纹走向应尽量与主要拉压路径一致,机臂根部可通过增加局部壁厚或改变打印取向提升抗弯能力。

  在实际飞行用途中,这类机架适合短距离巡检、室内外视觉验证、轻量化载荷挂载以及拓扑结构教学。它不是追求最大载重的通用平台,而是通过结构形态优化,把材料放在真正传递载荷的位置。工程评审时可围绕电机座刚度、中心台一阶振动、落架冲击变形和电池拆装空间四项指标展开:机臂末端在模拟升力下不应出现明显扭转,飞控安装区应避开电机激励共振带,落地时四个脚垫尽量同时触地,电池更换路径也不应被斜向支撑阻挡。

  整体来看,该机架把四旋翼的动力安装、设备承载、起落缓冲和走线空间合并为一个连续结构件,减少了零件数量和装配环节。其异形外观并非单纯造型,而是载荷路径、制造工艺与飞行边界共同约束后的结果,对从事无人机结构设计、轻量化建模和打印工艺验证的人员具有较强的参考价值。
