微型四轴装饰无人机机架结构设计

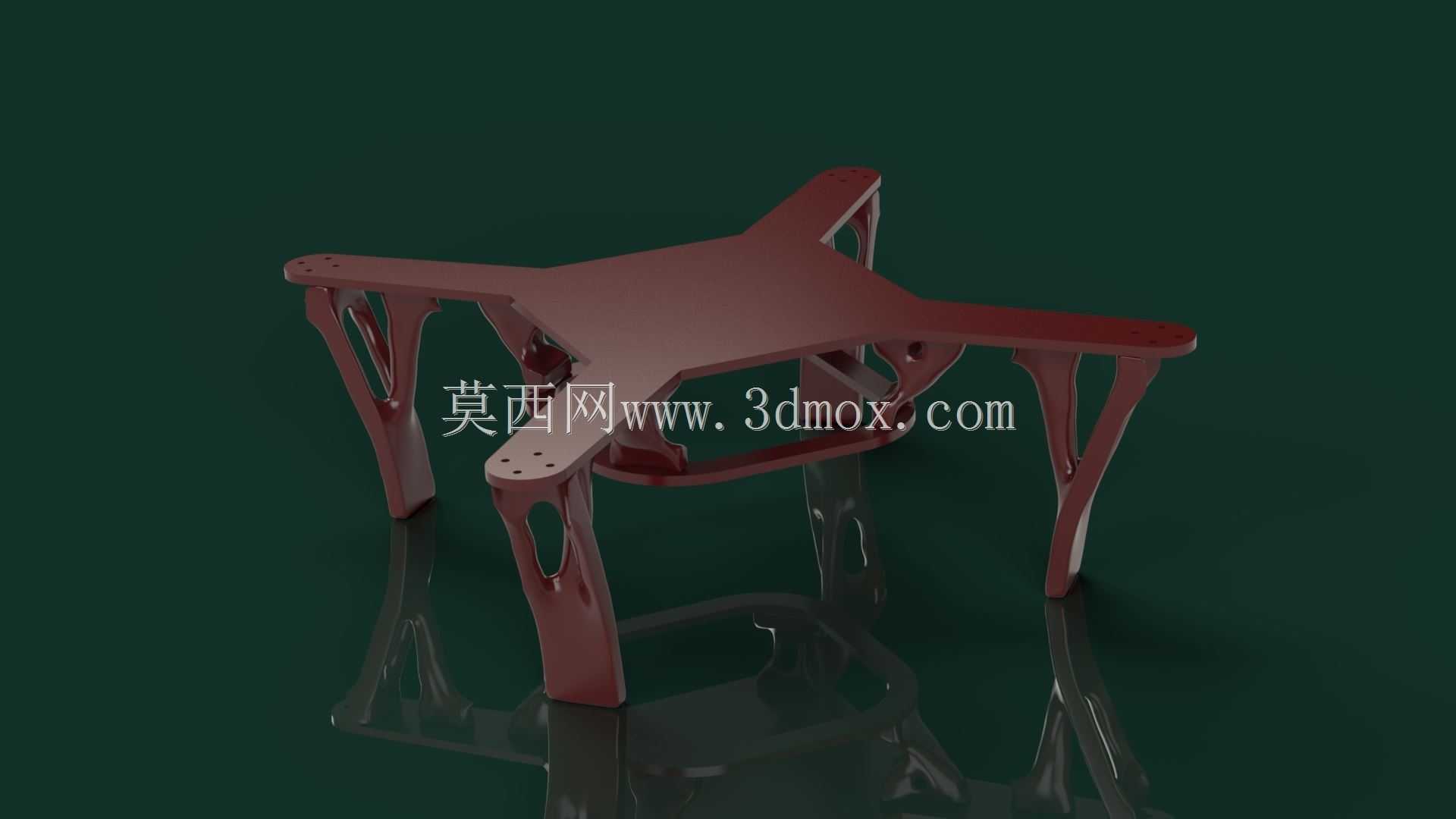

　　这款微型四轴机架的设计初衷，是面向桌面装饰、轻量化航模改装以及小型飞控验证场景开发的一体化结构件，整体采用一体成型的结构逻辑，省去了多零件拼接带来的装配公差累积问题，四个机臂从中心主机身向外呈X型延伸，每个机臂末端预留了标准的微型动力安装位，可适配常用的8520空心杯电机或者更小规格的微型动力单元，机臂根部做了渐变式的加厚处理，在控制整体重量的前提下，保证机臂在受到轻微碰撞时不会出现应力断裂的问题。从安装边界来看，中心机身区域预留了20mm见方的飞控安装平面，可直接兼容市面上主流的微型有刷飞控板，四个机臂的电机安装孔位采用标准的M1.2螺丝孔距，无需额外打孔即可完成动力组件的固定，起落架部分和机臂采用一体化延伸设计，

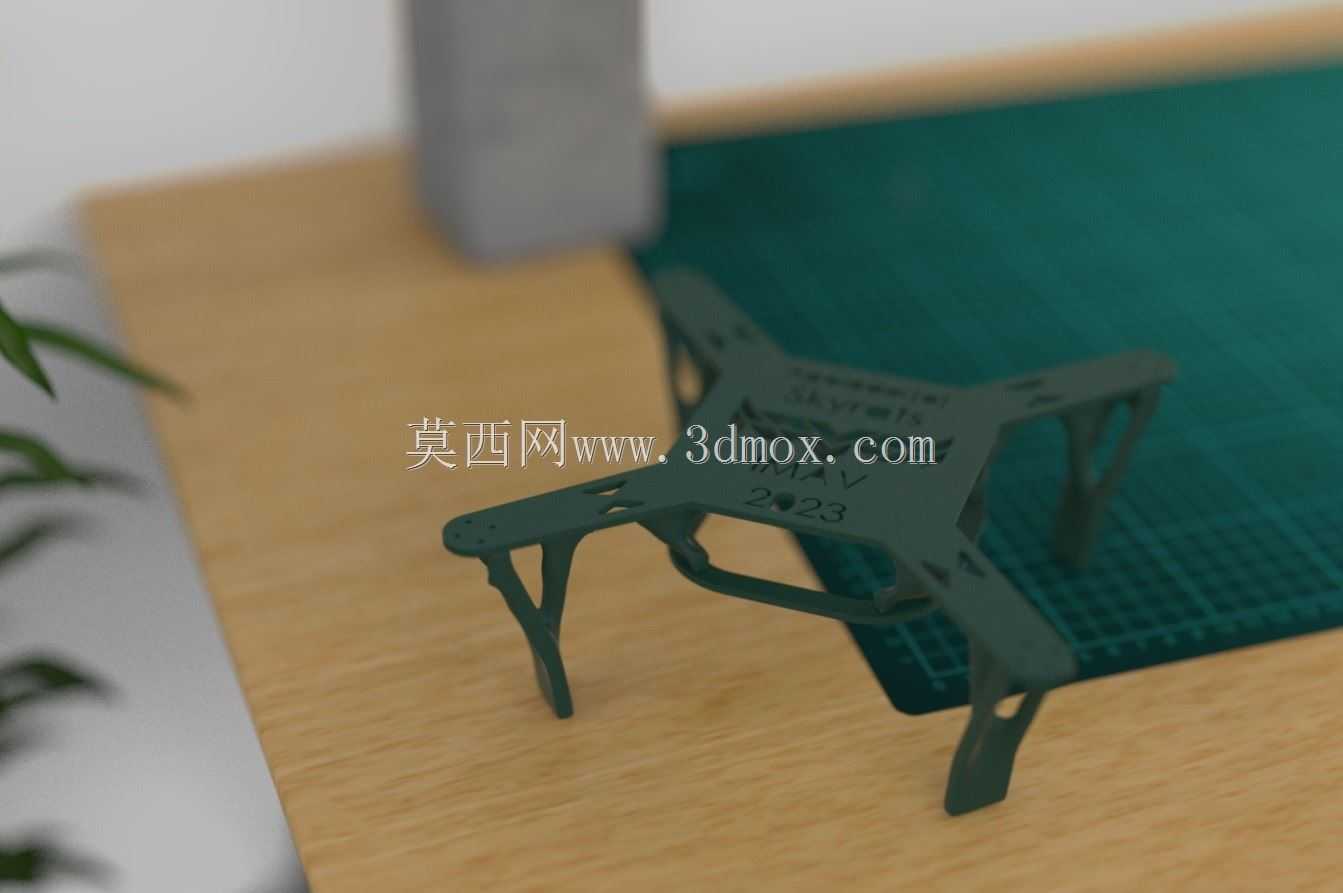

　　没有额外的拼接结构，起落架的支脚做了内收式的弧度处理，既保证了放置时的支撑稳定性，又避免了支脚外扩占用过多桌面空间，同时支脚末端做了微小的平面倒角，放置时不会出现硌伤桌面漆面的问题。在实际应用场景中，这款结构既可以作为3D打印的桌面装饰摆件，搭配透明展示盒放置在工位或者展柜中作为科技感陈设，也可以作为微型穿越机的验证机架，用于测试微型飞控的姿态控制逻辑，由于整体尺寸控制在掌心范围内，室内飞行时不会因为碰撞造成家具或者设备的损坏，适合新手在室内练习基础的飞行操控技巧。设计过程中特意优化了机身的走线空间，中心区域预留了浅槽结构，电调与飞控之间的连接线可以完全埋入槽内，不会出现线材外露干扰螺旋桨转动的问题，机臂上还做了轻量化的镂空处理，

　　在不降低结构强度的前提下，尽可能减少了整体打印重量，对于FDM打印工艺来说，这种无支撑的一体化结构可以直接打印，不需要额外添加支撑结构，打印完成后只需要简单去除底部的 raft 层即可直接使用，大幅降低了打印后的后处理工作量。从结构受力角度分析，四个机臂的受力点集中在根部与中心机身的连接位置，设计时在连接位置做了R角过渡，避免了直角位置的应力集中问题，即使出现轻微的坠机碰撞，应力也会沿着R角均匀分散到整个机身结构上，不会出现单臂断裂的情况。起落架的高度经过反复调整，既保证了机身底部的电池安装空间，能够容纳1S 300mAh的微型锂电池，又不会因为起落架过高导致整机重心上移，影响飞行时的姿态稳定性。作为装饰用途时，

　　用户可以直接在机身表面做涂装处理，一体化的平整表面不需要额外补土就可以直接喷涂上色，能够适配各种个性化的涂装方案，无论是做哑光黑的科技风涂装，还是做亮色的卡通涂装，都能获得不错的展示效果。针对微型飞行器常见的震动问题，中心飞控安装位特意做了轻微的下沉设计，飞控安装后可以搭配薄海绵垫实现被动减震，减少电机转动带来的高频震动传递到飞控的陀螺仪上，提升飞行时的姿态解析精度。整个结构没有任何需要额外装配的卡扣或者螺丝孔位，除了动力、飞控、电池这些电子元件之外，机架本身是一个完整的单体零件，不存在装配间隙带来的结构旷量，长期使用也不会出现螺丝松动导致的机臂晃动问题。对于结构设计从业者来说，这个模型可以作为微型一体化机架的设计参考，学习如何在极小的尺寸空间内平衡结构强度、安装空间、重量控制这三个互相制约的设计要素，尤其是无支撑一体化打印的结构设计思路，可以迁移到很多小型3D打印功能件的设计过程中，减少打印支撑带来的材料浪费和后处理工作量。
