工业在线检测用PH电极探头结构设计

　　在工业水处理、化工制程、环境监测、水产养殖等场景的在线水质检测环节，PH检测电极是核心的前端感知部件，其结构设计直接决定了检测数据的稳定性、设备的抗干扰能力以及长期运行的维护周期。这款PH检测探头的结构设计，完全围绕工业现场的复杂工况展开，从防护结构、安装适配、线缆走线到操作便利性都做了针对性的工程化考量。

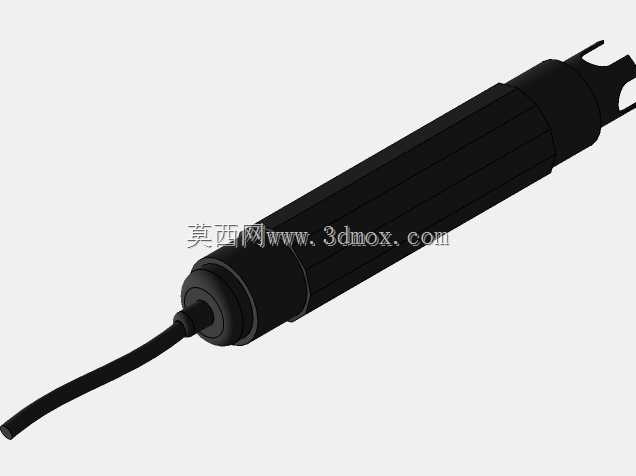

　　从实际使用场景来看，这类探头多数需要长期浸没在待检测水体中，部分工况还会伴随水流冲击、介质腐蚀、管路振动等问题，因此外壳的结构设计首先考虑了密封可靠性与握持操作的便利性。探头主体采用长圆柱式构型，外壳表面做了多道环形防滑筋设计，既可以增强手持安装拧动时的摩擦力，避免湿手操作打滑，也能在探头插入安装护套管、流通池的时候，通过筋位与安装座的配合形成辅助定位，减少探头在安装位内的径向窜动。探头的探测端做了收窄的阶梯结构，前端预留了玻璃电极的安装腔，外侧的保护叉结构采用对称开槽设计，既可以避免玻璃敏感膜直接碰撞硬物造成破损，又不会阻挡待测介质与敏感膜的充分接触，保证检测响应速度不会因为保护结构受到影响。

　　线缆引出端位于探头尾部，采用了一体化的防水尾套结构，线缆与尾套结合处做了变径过渡处理，避免线缆反复弯折时在根部出现应力集中导致的外皮破损、密封失效问题，这个细节在实际现场使用中非常关键——很多现场故障都出在线缆弯折导致的进水短路，变径的柔性尾套可以分散弯折应力，大幅提升线缆连接部位的使用寿命。探头整体的外径控制在常规工业PH电极的通用安装尺寸范围内，可以直接适配市面上绝大多数流通式安装支架、沉入式安装护管、管路旁通安装座的安装孔径，不需要额外做定制转接件，降低现场安装的适配成本。

　　从设计思路上，这款结构没有做多余的异形造型，所有结构特征都服务于功能需求：外壳的分段式设计方便内部电极模组、信号变送电路板的装配，各段壳体之间采用螺纹加密封圈的密封结构，装配时可以通过控制螺纹拧入深度来压缩密封圈，达到IP68级的浸没防护要求，满足长期水下工作的密封需求。外壳材质选用耐酸碱腐蚀的工程塑料，适配PH0-14的全检测量程下的介质腐蚀环境，不会因为长期接触酸碱介质出现壳体开裂、溶胀的问题。探头尾部的结构预留了标准的螺纹安装位，可以直接拧装保护帽，在探头存储、运输过程中保护前端的敏感电极，同时保护帽内部可以加注浸泡液，保证电极敏感膜在非工作状态下保持活化状态，避免电极干涸失效。

　　在安装边界上，这款探头的总长控制在常规工业安装的适配范围内，沉入式安装时不需要额外加长杆就可以满足多数敞口水池、反应釜的安装深度要求，流通式安装时也不会因为探头过长导致流通池内出现流道死角。探头侧面没有突出的结构，安装时可以直接从安装座上方垂直插入，不需要旋转对位，降低现场安装的操作难度。信号线缆采用低噪声的同轴屏蔽结构，和内部电极的连接部位做了屏蔽层连续处理，避免工业现场的变频器、动力电缆产生的电磁干扰影响检测信号的稳定性，保证输出的PH检测数据波动控制在允许的误差范围内。

　　从结构建模的细节来看，各零件的拔模角度、壁厚都做了均匀化处理，适合注塑量产的工艺要求，没有出现壁厚突变导致的注塑缩痕、翘曲风险，各配合部位的公差带按照注塑件的通用精度等级选取，既可以保证装配的密封性，又不会因为公差过严导致装配困难。前端保护叉的开槽宽度经过反复校核，既可以阻挡大颗粒杂质直接冲击玻璃电极，又不会因为开槽过窄导致杂质挂附在保护叉上，影响介质与电极的接触。整体结构没有冗余的装饰性特征，所有的倒角、圆角都服务于装配便利性和使用安全性，避免尖锐边角划伤安装操作人员，也减少应力集中点提升壳体的结构强度。
