YDLIDAR X2L室内机器人激光雷达结构

　　在室内移动机器人的导航体系搭建中，2D激光雷达是核心的环境感知部件，这款YDLIDAR X2L的结构设计完全围绕室内ROS SLAM场景的落地需求展开，从安装适配到性能边界都做了针对性的工程优化。先从实际应用场景来看，这类低成本激光雷达主要适配家用扫地机器人、小型服务配送机器人、教育类ROS开发平台、室内巡检AGV等对成本敏感、运行场景为平整室内环境的设备，不需要应对户外强光、远距离测距的极端工况，核心需求是在有限成本内实现稳定的室内平面轮廓扫描，为SLAM算法提供足够密度的点云数据，支撑机器人完成实时建图、自主定位、障碍物规避的核心功能。

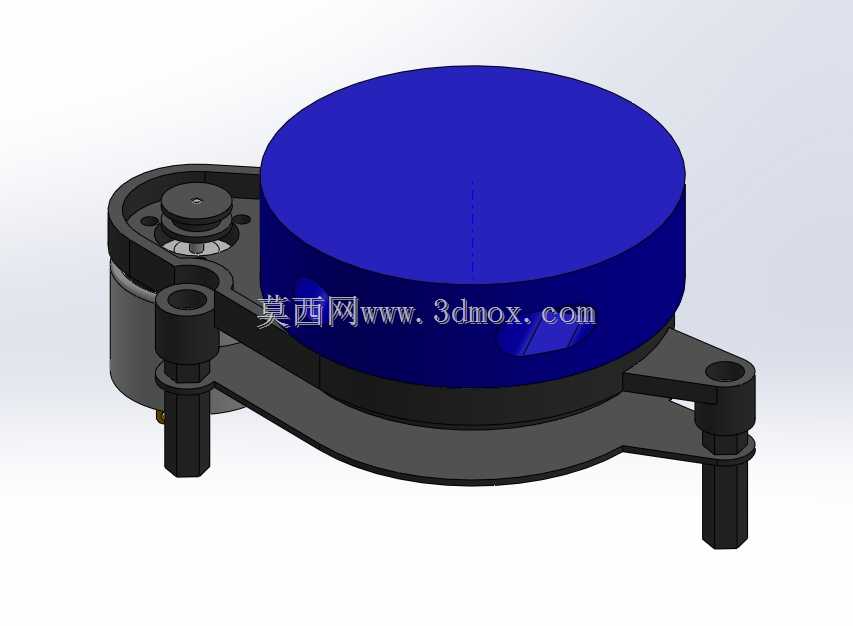

　　从功能特性层面拆解，这款雷达采用三角测距原理，旋转扫描结构将测距核心与无线供电、信号传输模块整合在旋转主体内，顶部的蓝色圆形护罩既是旋转部件的防护结构，也做了光学窗口的适配，保证激光发射与接收光路不受外界粉尘、轻微磕碰的影响。底座部分集成了电机驱动、信号处理电路与对外接口，三个带安装柱的固定支耳呈三角形分布，这种布局的好处是安装时的应力分布更均匀，不会因为单个固定点的锁紧力偏差导致旋转主体的同轴度出现偏移，进而影响扫描精度。

　　设计思路上，这款产品优先控制整体体积与安装占用空间，旋转主体的直径控制在小型机器人可承载的范围内，整体高度做了压缩，不会在机器人顶部占用过多垂直空间，避免影响机器人的整体通过性，比如适配低矮的扫地机器人机型时，不会因为雷达突出高度过高导致机器人无法进入床底、沙发底等低矮区域。安装边界方面，三个安装支耳的安装孔位做了统一的孔径设计，适配M3规格的固定螺丝，安装柱的高度预留了电路板走线与接插件插拔的空间，不需要额外垫高雷达本体就可以完成接线操作，支耳的延伸长度经过计算，在保证固定强度的前提下，尽可能缩小整体安装 footprint，方便结构工程师在紧凑的机器人顶部空间内做布局。

　　从结构细节来看，旋转部分的轴承选用了低阻力的微型轴承，保证长期旋转运行的磨损控制在合理范围内，降低电机的负载，延长整体使用寿命。底座侧面预留的接口位置做了限位结构，避免接插件插装时出现偏移导致的接触不良，同时接口方向平行于安装平面，走线可以沿着机器人壳体表面排布，不会出现线缆弯折角度过大的问题。光学窗口的护罩采用半透材质，既可以阻挡外界杂物进入旋转腔体内部，又不会对激光的发射与接收造成过多衰减，保证测距精度的稳定性。

　　在实际选型适配时，结构工程师需要注意这款雷达的扫描平面高度，安装时要保证扫描平面高于机器人本体的最高突出部位，避免机器人自身的结构进入扫描范围形成点云噪点，影响SLAM算法的建图效果。同时安装面的平面度需要控制在合理范围内，如果安装面倾斜度过大，会导致扫描平面与地面不平行，近距离的障碍物测距会出现系统性偏差，比如原本应该垂直的墙面会在点云中呈现倾斜状态，直接影响建图的准确性。这款雷达的旋转部件做了动平衡调校，正常运行时的振动量很小，不会因为自身振动导致机器人的惯性测量单元出现数据干扰，这一点对于融合IMU数据的SLAM方案来说尤为重要，避免因为振动噪声导致位姿估算出现漂移。

　　另外，这款雷达的整体重量做了轻量化设计，不会给小型移动机器人增加过多的负载，对于电池供电的移动设备来说，轻量化结构也能间接提升续航表现。外壳的材质选用了兼顾强度与成本的工程塑料，足够应对室内场景下的轻微磕碰，同时不会对无线信号传输造成屏蔽，保证旋转部分与固定底座之间的信号传输稳定。在做结构建模时，需要准确还原三个安装支耳的孔位坐标、安装柱高度、旋转主体的外径与整体高度，以及接口的具体位置与尺寸，这样在做整机布局时才能准确预留安装空间，避免出现结构干涉，尤其是要预留旋转部件的转动空间，不能有其他结构件伸入旋转半径范围内，否则会造成雷达部件的损坏。
