液压系统折叠滤芯高精度三维设计

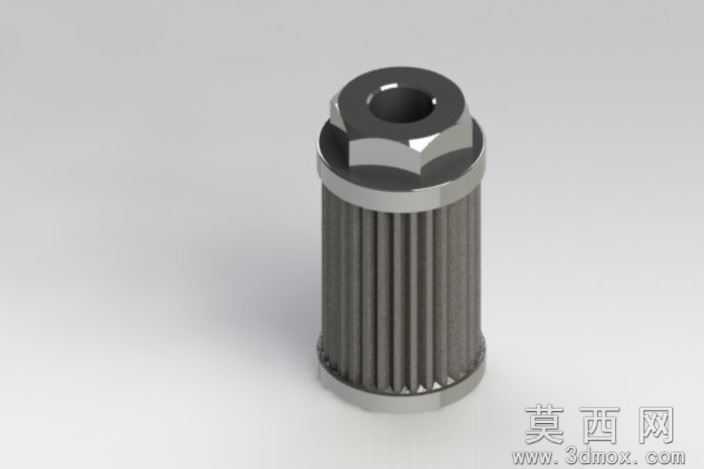

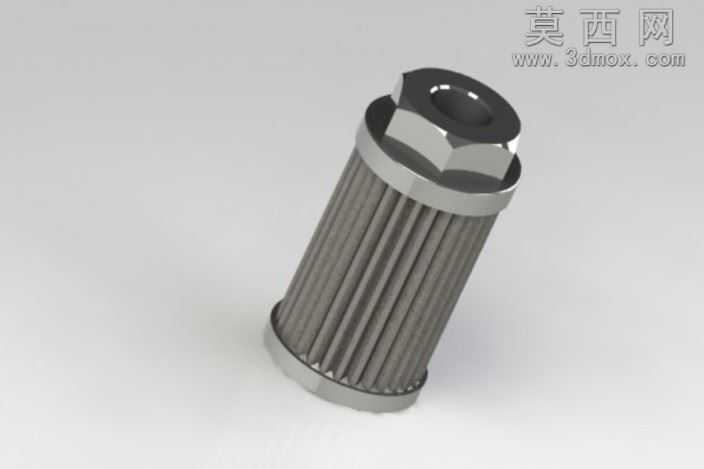

本作品为液压系统专用的折叠式油液过滤器三维模型，建模过程严格遵循液压过滤元件的工业设计规范，首先通过基准面定位确定滤芯的整体轴向尺寸与径向参数，先构建顶部的六角连接接头结构，精准还原接头的内螺纹通油孔、六角拧动面的倒角与棱边细节，保证接头与滤筒衔接位置的同轴度公差符合装配要求。滤筒主体部分采用褶式折叠滤层结构，建模时通过阵列命令均匀排布数十道纵向折叠滤筋，每道折痕的圆角、折深都保持一致，还原真实金属滤材折叠后的形态特征，滤层上下两端分别设计密封端盖，下端盖为封闭平底结构，上端盖与顶部六角接头无缝衔接，端盖边缘做包边压合结构的细节还原，模拟真实滤芯生产中端盖固定滤层的工艺结构。材质渲染阶段，顶部六角接头与上下端盖采用金属镀锌钢材材质，调整材质的金属度、粗糙度参数，还原机加工金属件的哑光金属质感，表面添加细微的机加工纹理提升真实感；中间折叠滤层采用不锈钢烧结网材质，调整材质的半透属性与细微凹凸纹理，还原金属滤材的细密网面质感，同时通过光影调整突出滤层折叠的立体层次感。结构设计上充分考虑液压滤芯的实际功能逻辑，内部预留通油腔体空间，滤层的折叠排布最大化过滤接触面积，顶部接头的螺纹尺寸、六角对边尺寸均参考行业通用液压滤芯的安装标准，保证模型可直接用于液压系统的装配模拟、管路布局干涉检查。建模过程中对所有配合面做公差预留处理，端盖与滤层的衔接位置、接头与上端盖的连接位置都做了贴合面的细节优化，避免出现建模穿模、面重叠的问题，整体模型结构完整，细节还原度高，既可以用于液压系统的原理演示、产品展示渲染，也可作为液压设备设计选型的参考模型，帮助设计人员直观了解滤芯的安装尺寸与结构形态，辅助液压回路的布局设计与元件选型工作。
