自动空气滤清器清洁装置结构设计

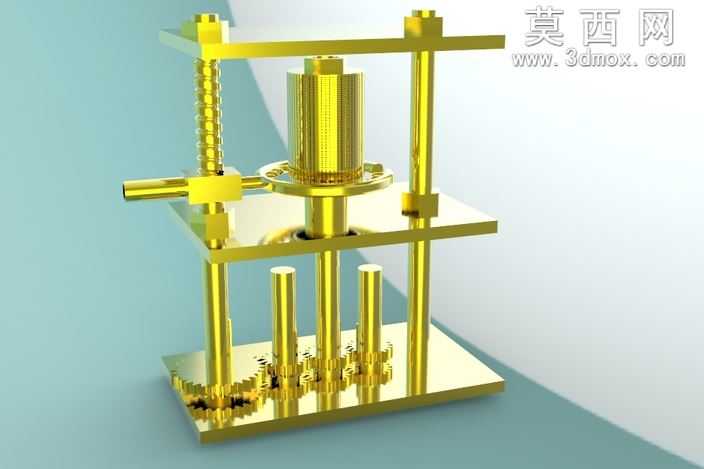

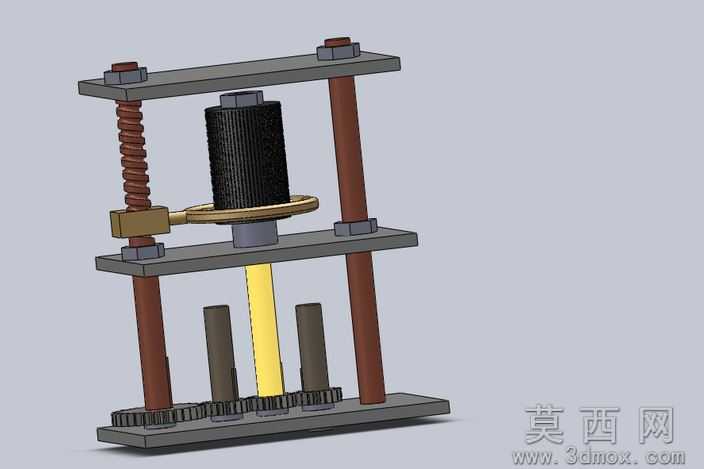

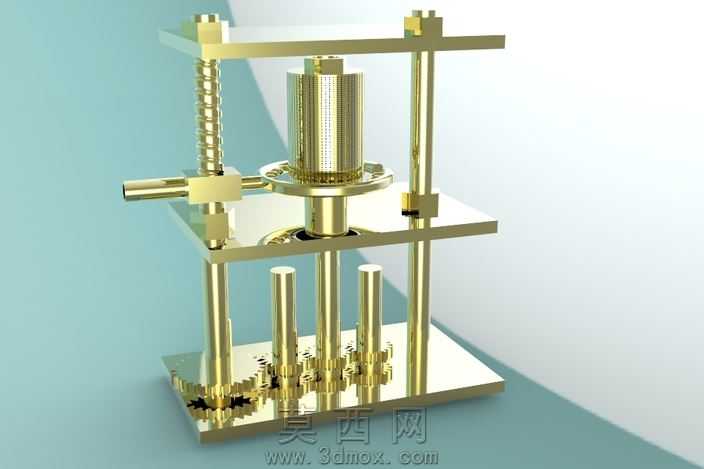

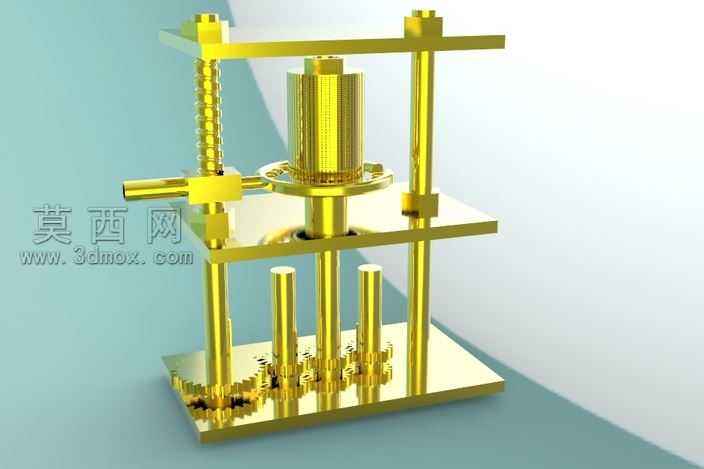

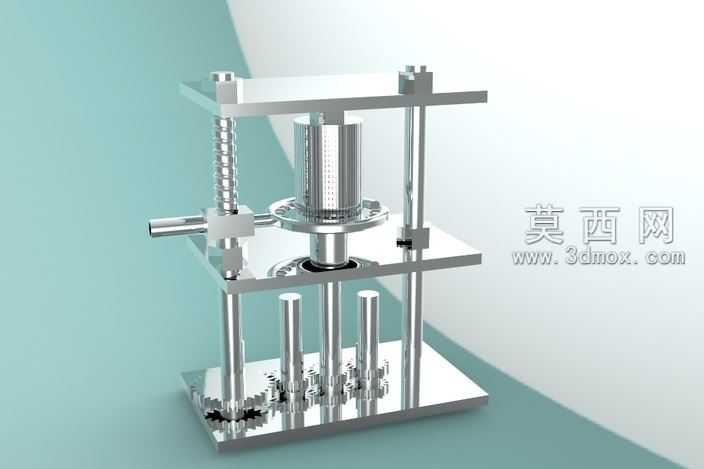

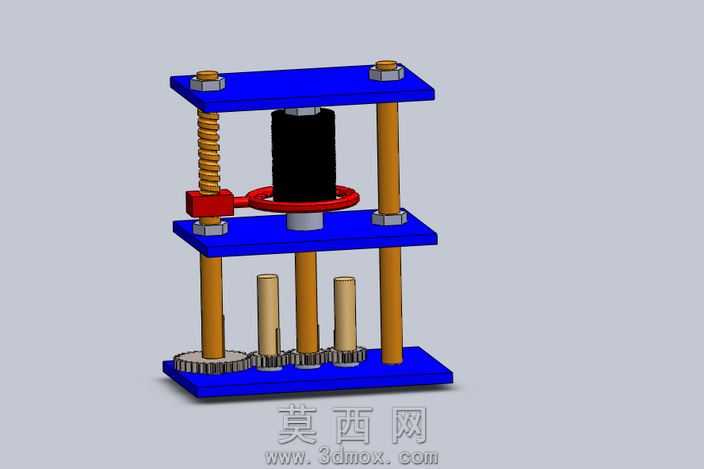

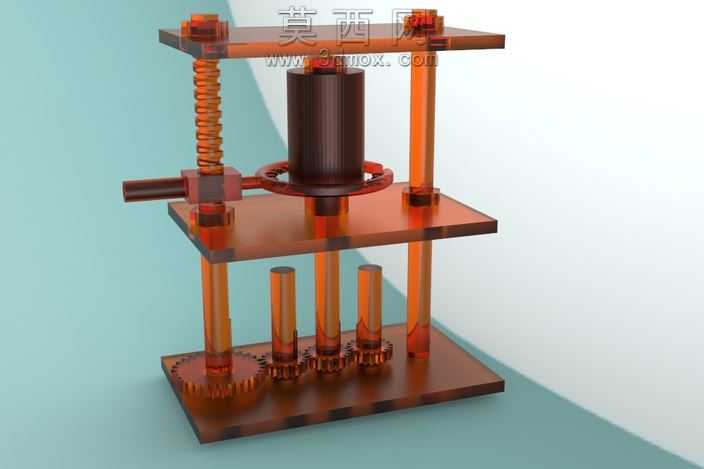

本作品为自动空气滤清器清洁装置的三维设计模型，整体采用立式框架式布局完成结构搭建，建模阶段以SolidWorks为核心工具，遵循自顶向下的设计逻辑完成全零件参数化建模，确保各部件装配公差控制在合理范围内，避免出现干涉错位问题。模型整体以金属材质为核心视觉表现，框架立柱、上下安装板、传动丝杆等承载部件均赋予抛光不锈钢材质，通过调整材质反射率、粗糙度参数还原金属表面冷冽的高光质感，底部传动齿轮组、导向柱等运动部件则做了细微的材质区分，在统一金属质感的基础上通过哑光与亮面的差异凸显结构层次，中部待清洁的滤清器滤芯采用多孔金属网材质，通过纹理贴图还原滤芯表面的细密冲孔结构，提升模型的真实还原度。结构设计上，装置底部集成齿轮传动组，通过多齿轮啮合实现动力分流，同步驱动四根垂直导向柱上的升降滑台完成上下往复动作，中部设置滤芯定位装夹工位，可精准固定待清洁的空气滤清器滤芯，侧部横向设置的操作杆可手动触发清洁工位的定位锁紧，上部压板配合升降结构可在清洁过程中压紧滤芯避免移位，整体传动路径清晰，升降导向结构采用光杆配合直线轴承的设计，保证运动过程的平稳性，无卡滞风险。渲染阶段采用影棚级三点布光方案，主光源从侧上方45度角投射，突出金属结构的轮廓高光，辅助光源补全暗部细节避免结构阴影死黑，背景采用低饱和度的浅青渐变色调，弱化背景干扰让视觉焦点集中在装置本身，同时添加柔和的环境反射效果，让金属表面的反光更贴近真实物理环境。设计思路围绕空气滤清器滤芯的自动化清洁需求展开，摒弃传统人工拆卸清洁的繁琐流程，通过机械结构实现滤芯的装夹定位、自动进给清洁的一体化功能，可适配常规尺寸的圆筒式空气滤芯，整体结构紧凑，传动部件均做了防护设计，避免清洁过程中灰尘侵入传动间隙影响使用寿命，各连接部位采用标准紧固件装配，便于后期的维护拆解与零件更换，在满足清洁功能的前提下尽可能简化结构复杂度，降低加工制造的难度与成本。
