多规格3D打印滚花手拧螺丝旋钮

　　日常做非标设备调试、桌面级工装夹具改造的时候，经常会遇到需要频繁手动松紧、又不想额外找内六角或者螺丝刀的场景，比如小型试验台的面板固定、3D打印机配件的快速拆装、摄影支架的角度锁紧、开源硬件项目的外壳拼接，这类场景如果用普通外六角或者沉头螺丝，每次调整都要找工具，效率很低，专门做的手拧螺丝旋钮刚好适配这类需求。这次做的这套旋钮覆盖M3到M13的常用螺纹规格，就是为了覆盖从细小电子件固定到稍大承重的手动锁紧场景，不用每次单独建模找适配件。

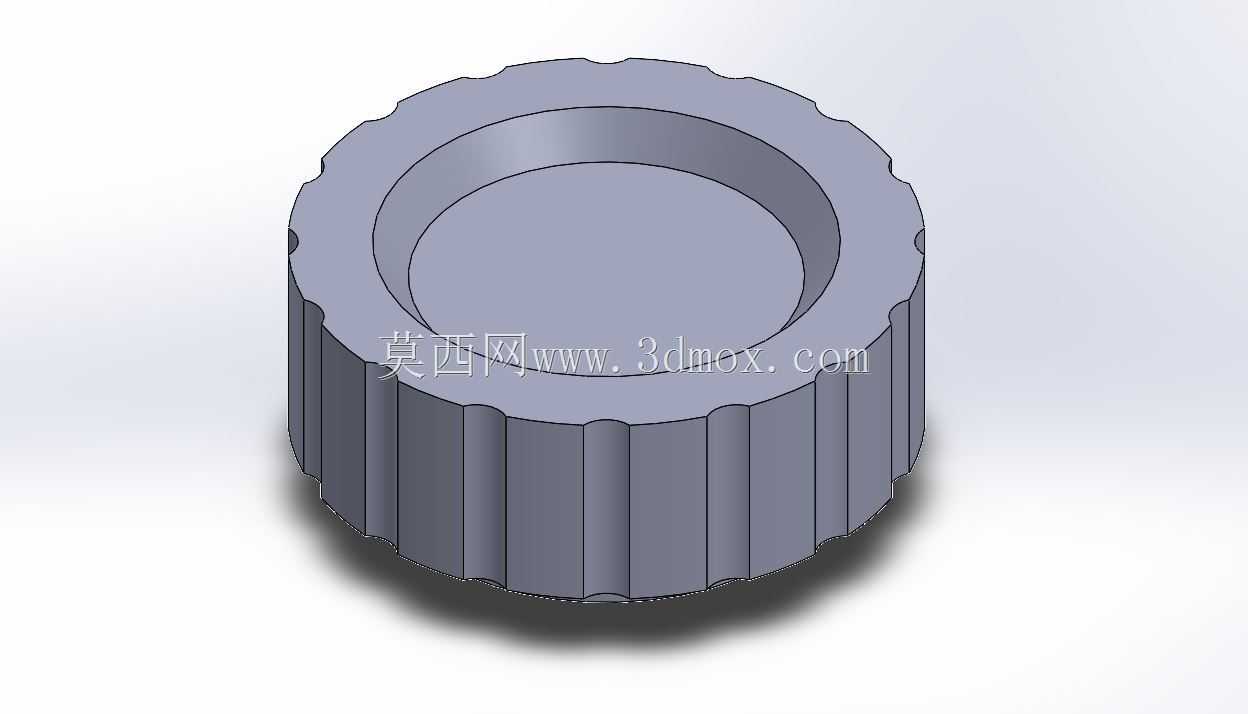

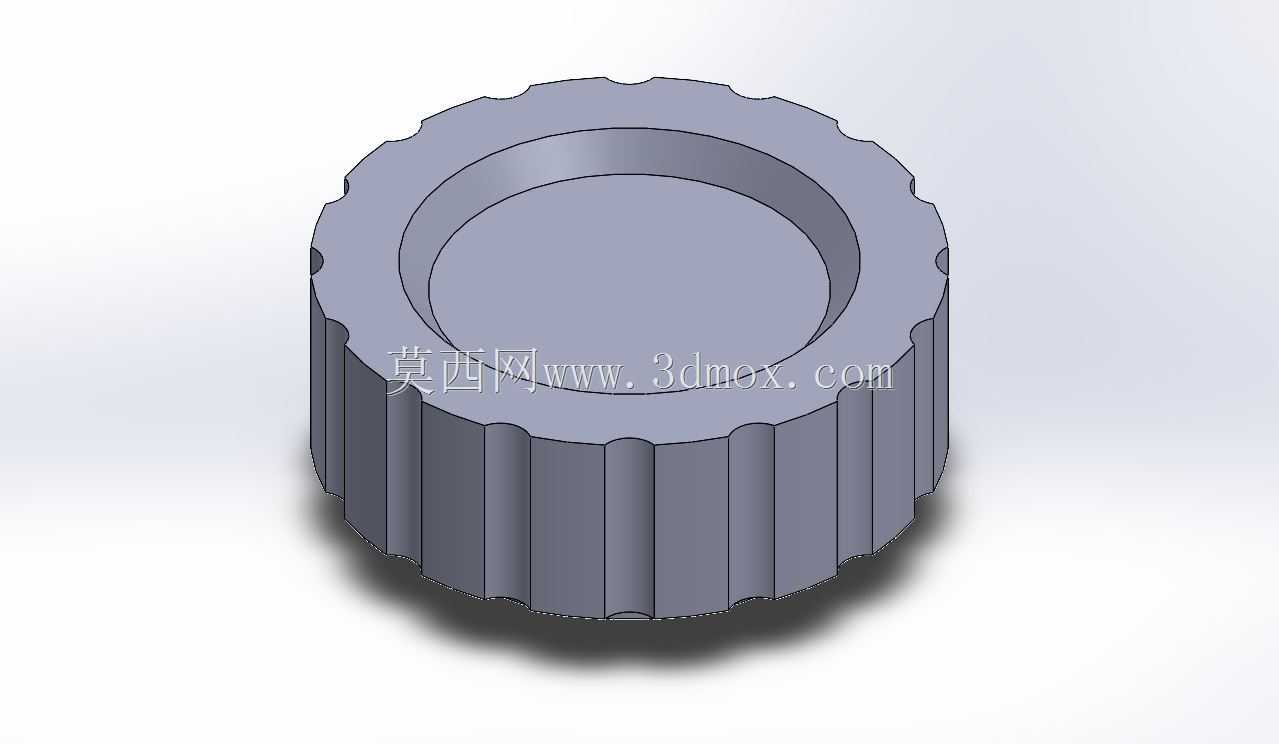

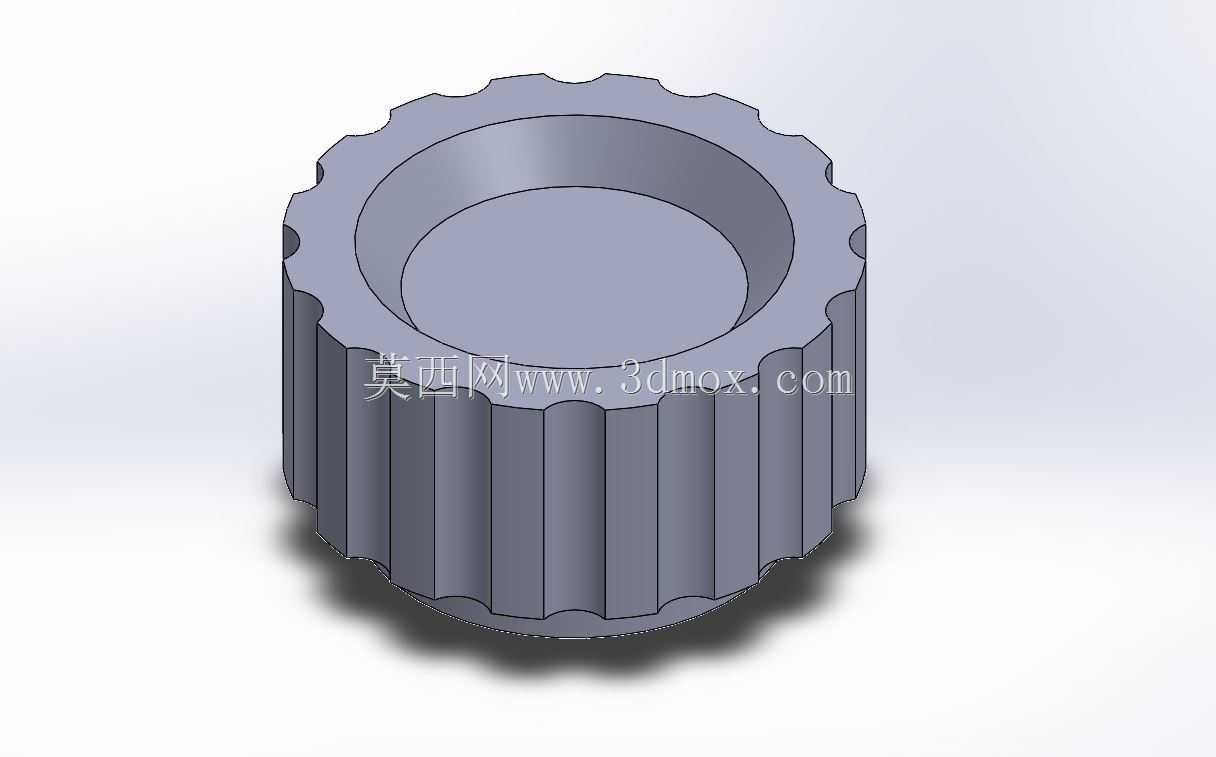

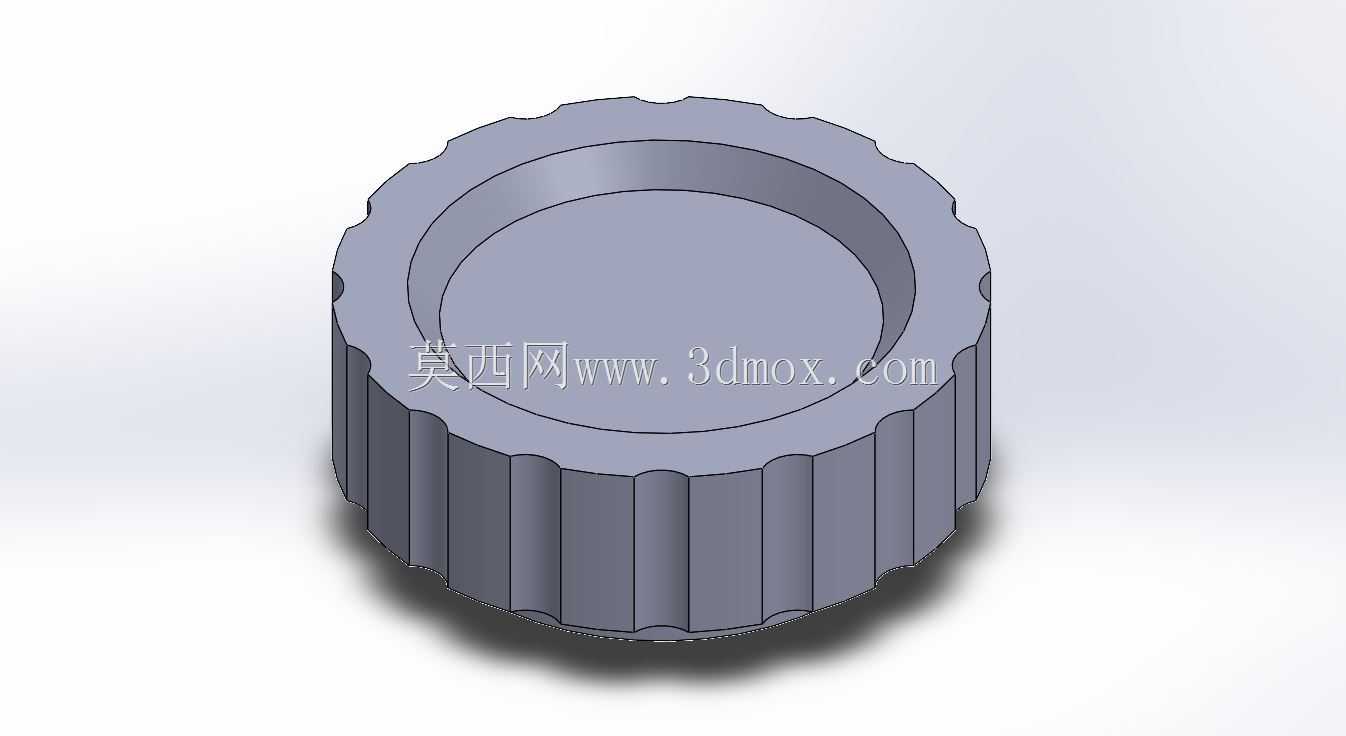

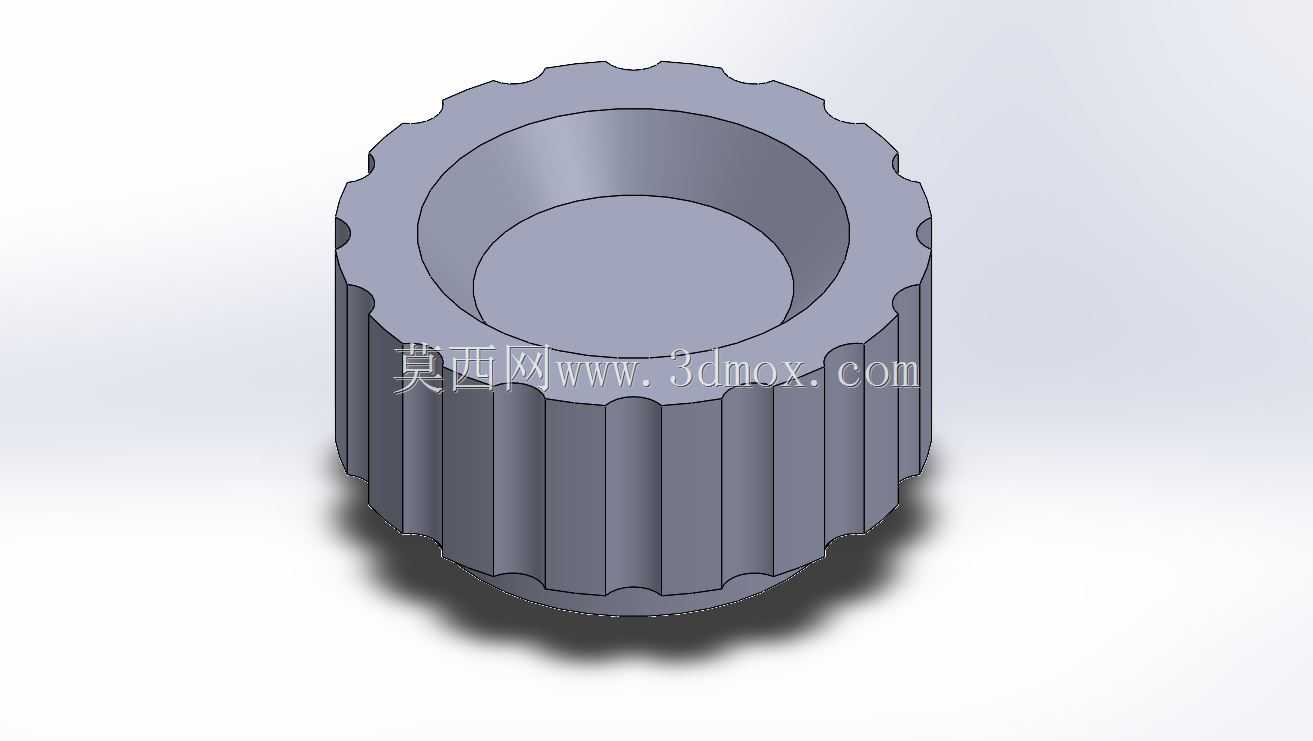

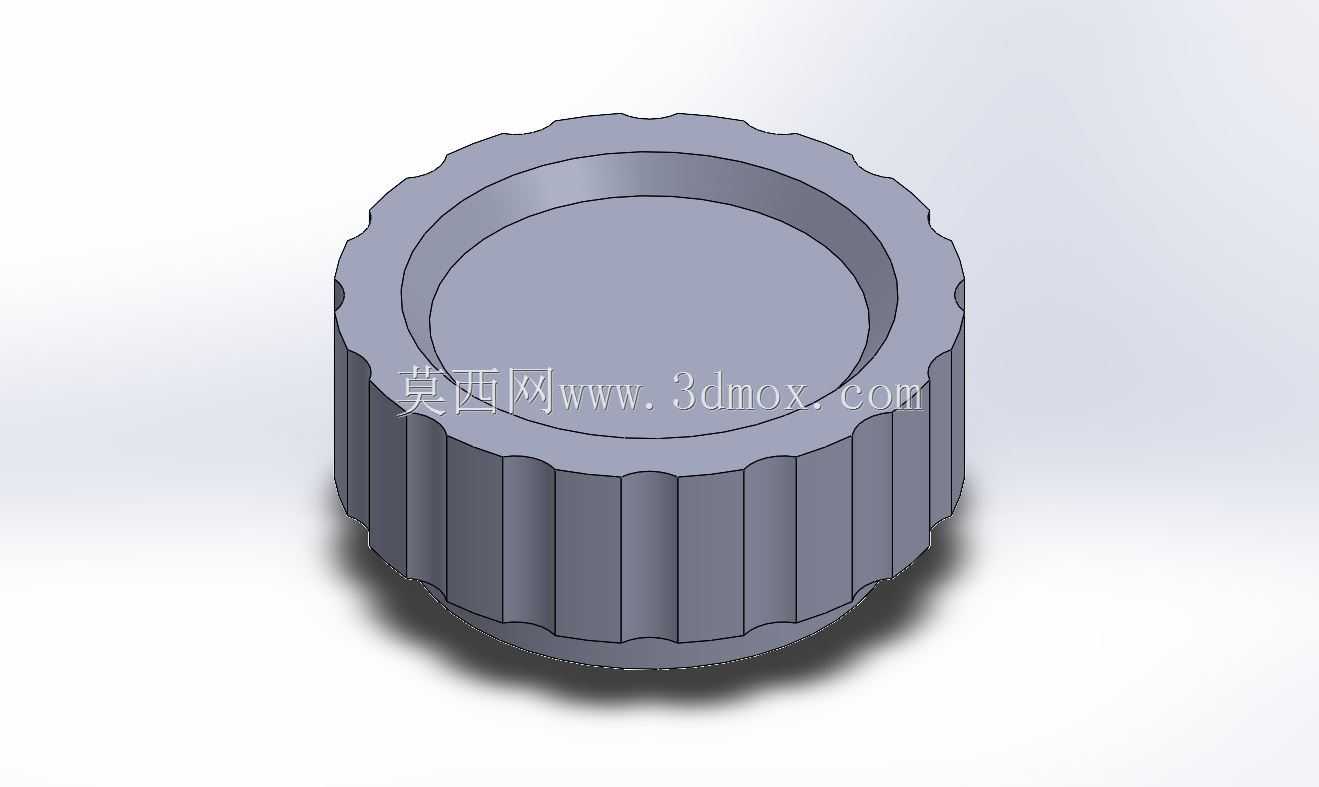

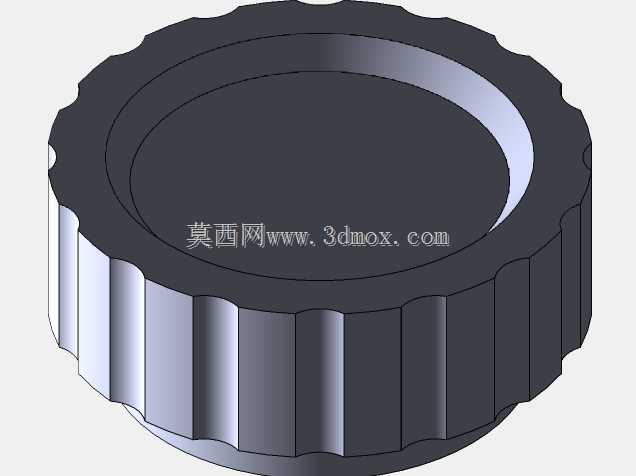

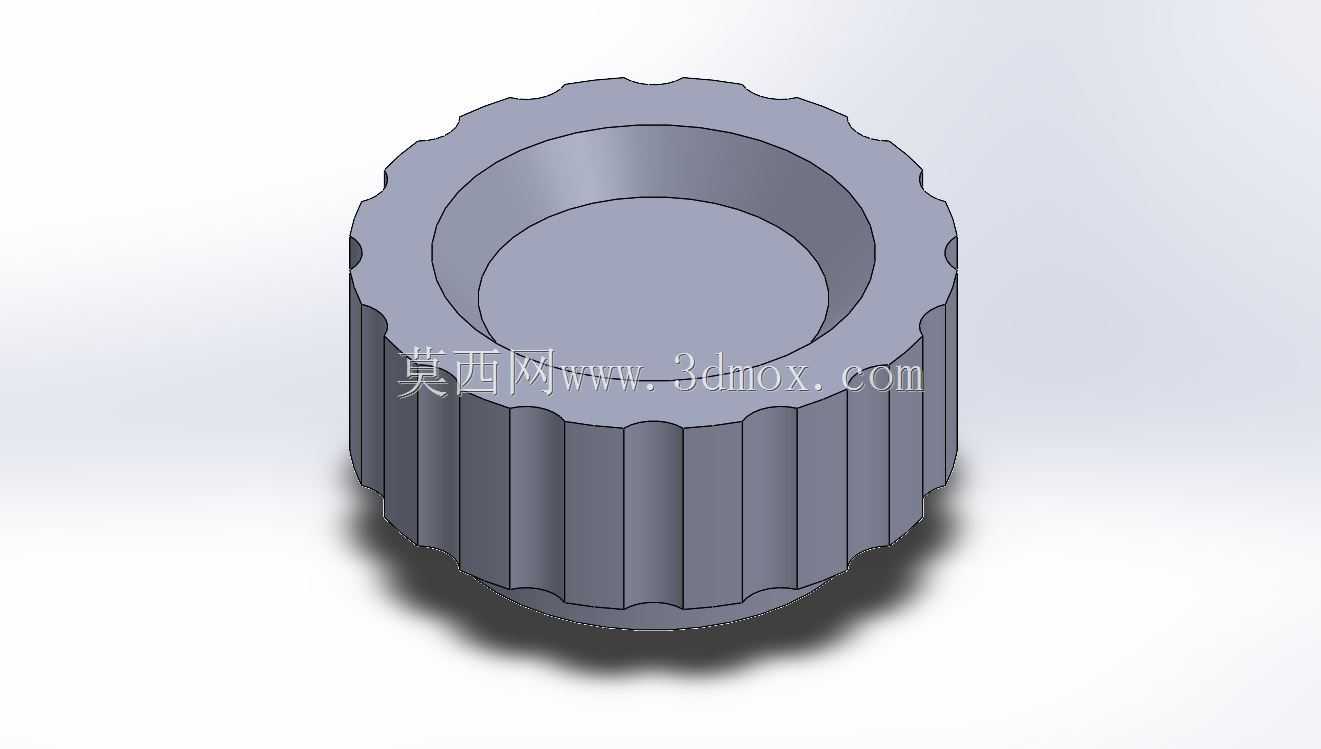

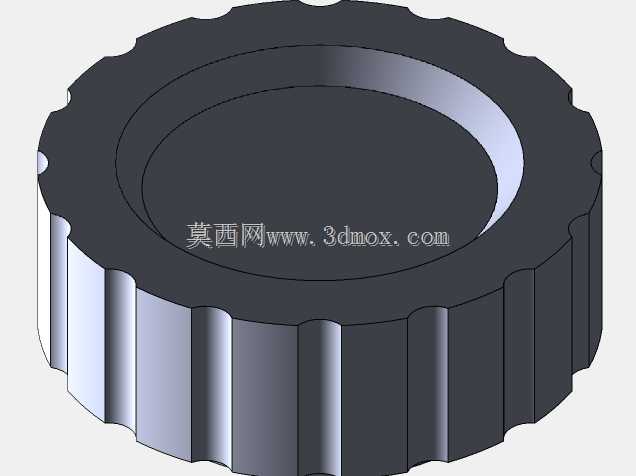

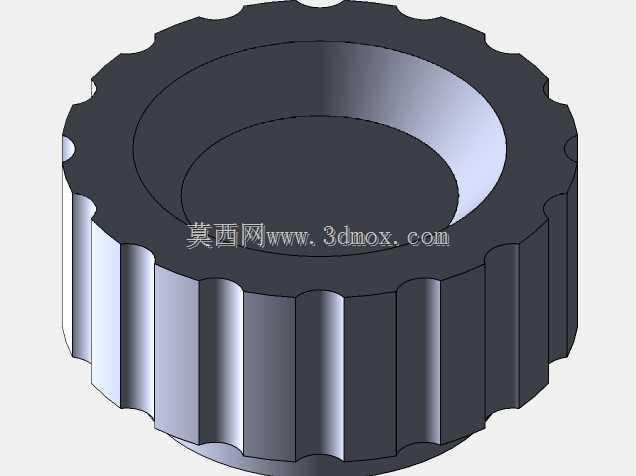

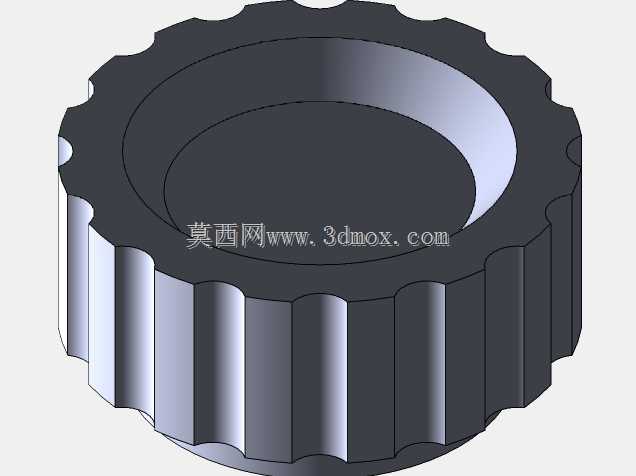

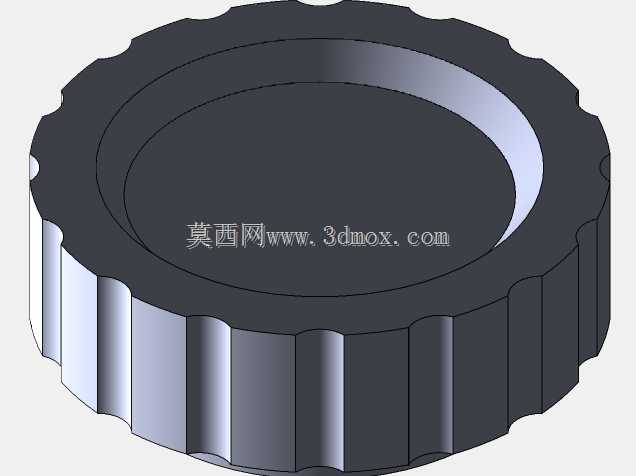

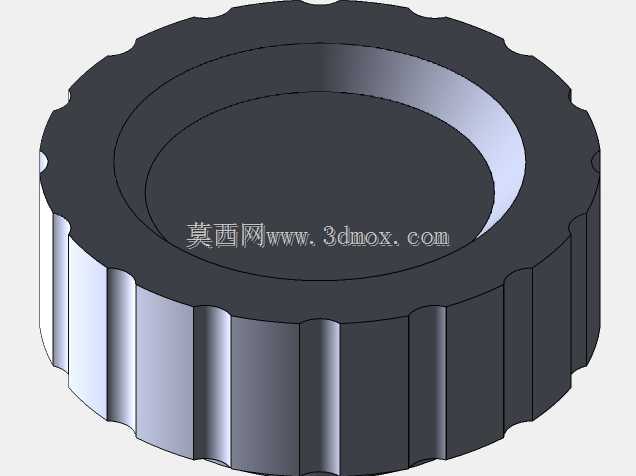

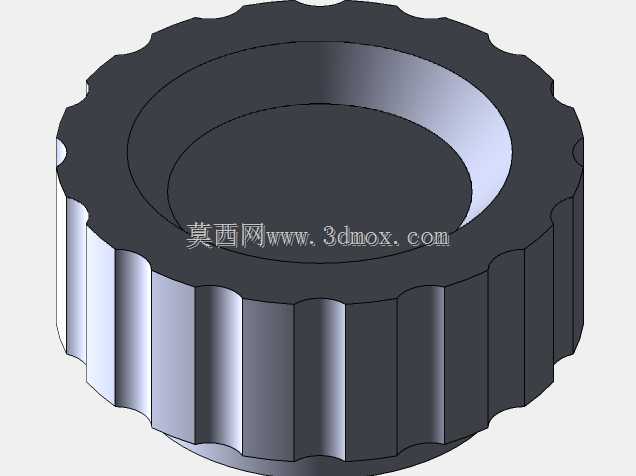

　　设计的时候最先考虑的是手动操作的摩擦力问题，普通光面圆柱旋钮如果手上沾了点切削液或者灰尘，拧的时候很容易打滑，所以在外圈做了全周的竖向滚花，滚花的齿距没有做太密，太密的话3D打印的时候FDM工艺容易出现齿形粘连，拧的时候反而没有清晰的触感反馈，也没有做太疏，太疏的话接触面积不够，锁紧的时候使不上劲，最终的齿形高度控制在1.2mm，不管是戴薄劳保手套还是徒手操作，都能有足够的摩擦力，不会出现拧不动滑手的情况。旋钮的顶面做了内凹的沉台结构，不是纯平的顶面，一方面是减少3D打印的时候顶面的填充用料，降低打印成本，另一方面沉台的边缘可以做激光打标或者手写规格标记的位置，多规格混放的时候不用翻找，一眼就能认出对应的螺纹尺寸。

　　结构上内部的螺纹孔没有直接打印成内螺纹，实际测试下来直接打印的内螺纹精度受打印层厚影响很大，拧几次就容易滑牙，所以设计的时候螺纹孔预留了0.2mm的攻丝余量，打印完成后用对应规格的丝锥过一遍，螺纹的配合精度就能达到普通机加工螺丝的锁紧力度，要是用光敏树脂打印的话，也可以直接打印高精度螺纹，预留的余量也能适配树脂打印的收缩率，不会出现拧不进去的情况。旋钮的壁厚做了3mm的均匀壁厚，不管是PLA、ABS还是PETG材料打印，都不会出现冷却收缩变形的问题，外壁和内孔的同轴度控制在0.1mm以内，拧在螺丝上不会出现偏心晃荡的情况。

　　尺寸边界上，不同规格的旋钮外径做了梯度设计，M3、M4的小规格旋钮外径做18mm，刚好适合手指捏合操作，不会因为体积太小捏不住；M5、M6的中等规格外径做24mm，适合需要稍大锁紧力的场景，比如设备门板的固定；M8、M10的规格外径做32mm，M13的大规格外径做到40mm，需要更大扭矩锁紧的时候，整个手掌握住旋钮就能发力，不用借助额外工具。所有规格的旋钮高度都和外径做了1:1.2的比例，不会因为太高导致安装后突出面板太多影响走线，也不会因为太矮捏不住。安装的时候只需要把对应规格的螺丝从旋钮背面穿入，或者直接在螺纹孔里攻丝后拧在对应的螺柱上，不需要额外的固定胶，靠螺纹的预紧力就能牢牢固定，频繁拆装也不会松动。

　　实际应用里，这类旋钮除了工业设备的调试使用，很多手工DIY、桌面创客项目也能用，比如木工小夹具的锁紧、模型制作的临时固定、展示架的角度调整，因为是3D打印可定制的结构，如果遇到特殊的螺纹规格，只需要修改内部的螺纹孔尺寸就能快速适配，不用开 open 模做定制件，小批量使用的成本比采购标准金属手拧螺丝低很多，而且可以根据使用场景选择不同的打印材料，需要耐高温的场景用ABS或者PC材料打印，需要绝缘的场景用PLA或者尼龙材料，户外使用的话选ASA材料就能抗老化，适配性比标准金属件灵活很多。设计的时候也特意避免了尖锐的棱角，所有边缘都做了R0.5的圆角，打印完成后不用额外打磨毛边，徒手操作的时候不会划手，滚花的齿顶也做了小圆角，不会因为齿太尖锐刮破手套或者划伤手指，长时间操作也不会有硌手的感觉。
