分体式螺杆空气压缩机组结构设计

　　这套分体式空气压缩机组的三维结构，还原了工业现场最常用的螺杆式气源供给单元的完整布局，主机与立式储气罐采用分体撬装设计，共用一套型钢焊接底座，既保证了运输与就位时的整体刚性，也预留了后期现场维护的操作空间。从应用场景来看，这类机组广泛覆盖机械加工车间气动夹具供能、汽修门店气动工具动力、涂装线压缩空气供给、食品包装线气动执行元件驱动等场景，区别于一体式便携空压机，该结构的大容积立式储气罐可以更好地平缓压缩空气输出的压力脉动，避免用气端出现压力骤降影响设备动作精度的问题。

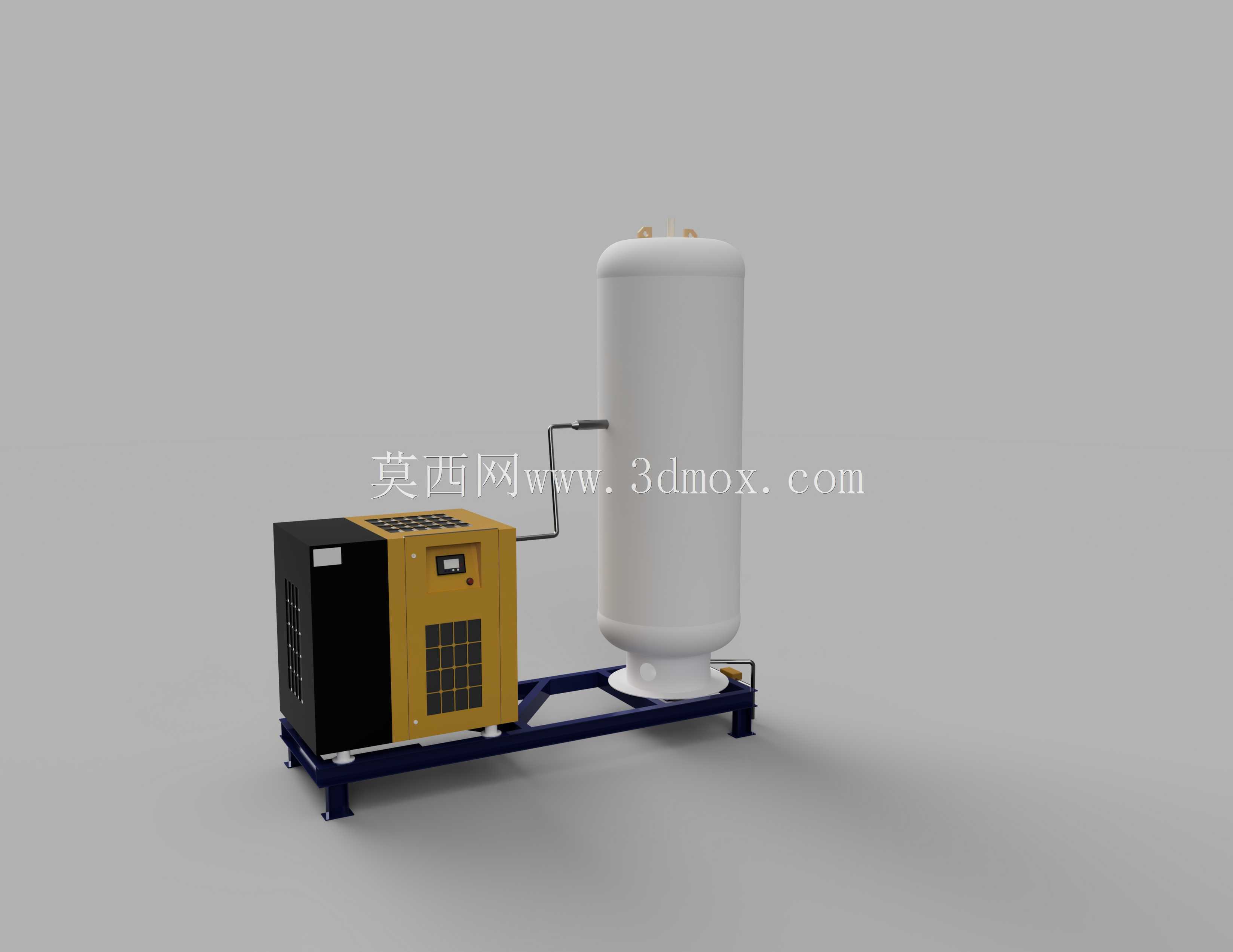

　　从功能布局来看，左侧主机单元集成了螺杆压缩主机、驱动电机、冷却散热模块、油气分离组件与控制电箱，黄色罩壳上预留的数显屏安装位用于实时显示罐内压力、排气温度、运行时长等核心参数，侧方的格栅通风口正对散热翅片，能保证设备连续运行时的散热效率，避免高温跳机。主机与储气罐之间采用硬管连接，管路走向沿底座边缘排布，避开了维护操作的核心区域，管路上预留的阀门安装位可用于后期加装精密过滤器、冷干机等后处理设备，满足不同用气场景的空气质量要求。右侧的立式储气罐采用上下椭圆封头结构，底部通过支脚固定在底座上，罐体侧面预留的排污口接口可定期排出罐内积存的冷凝水，避免冷凝水随压缩空气进入用气端造成元件锈蚀、涂装质量缺陷等问题。

　　在设计思路上，这套结构优先考虑了现场安装的便捷性，整套设备的重心落在底座的几何中心范围内，撬装底座上预留的叉车孔位可直接用叉车完成整机组的转运就位，不需要拆分主机与罐体，大幅降低现场安装的工作量。安装边界方面，主机侧的维护空间预留不小于600mm的操作距离，满足散热风扇拆装、油滤更换、电机检修的操作需求，罐体侧预留的空间可满足安全阀校验、排污阀操作的空间要求，设备整体的安装平面度要求控制在2mm/m以内，避免运行时出现振动过大导致管路焊缝开裂的问题。外形尺寸上，整套机组的长度控制在1.8米级，宽度在0.8米左右，罐体高度不超过1.8米，可直接通过标准工业厂房的单开门，不需要额外拆改门洞，适配大多数中小型车间的安装空间条件。

　　从结构细节来看，底座采用矩形型钢焊接成型，焊缝位置做了倒角处理避免应力集中，主机与底座之间、罐体支脚与底座之间都加装了橡胶减震垫，可有效吸收设备运行时的振动，降低振动向地面传递的噪声，也避免长期振动导致管路连接松动。主机罩壳采用快拆式结构设计，日常维护时不需要完全拆除罩壳，仅需打开对应侧的检修盖板即可完成滤芯更换、油位检查等常规操作，大幅降低日常运维的时间成本。储气罐的设计压力匹配主机的额定排气压力，罐体壁厚满足压力容器的相关强度要求，顶部预留的安全阀接口可在罐内压力超限时自动泄压，保证设备运行的本质安全。

　　对于三维建模从业者而言，这套模型的结构还原度覆盖了从撬装底座、主机模块、储气罐体到连接管路的全部细节，可直接用于车间布局规划、气源系统方案演示、设备运维培训课件制作等场景，建模时对管路折弯半径、安装孔位、操作空间的还原，也能为同类气源设备的结构改型设计提供参考，尤其是分体撬装的布局思路，可适配不同功率等级的主机与不同容积的储气罐组合，满足不同用气量场景的定制化设计需求。在进行产线布局设计时，可直接调用该模型调整摆放位置，核对与周边设备的安全距离、管路走向的合理性，避免后期现场安装时出现空间干涉、维护空间不足等问题。
