可变形轮腿复合式移动机器人结构设计

　　这款可变换轮式混合移动机器人的结构设计，核心瞄准非结构化地形的通行需求，区别于传统固定构型移动平台，其轮组采用可变形轮腿一体化设计，能够在轮式高速行进与腿式越障模式间快速切换，适配从平整铺装路面到废墟、滩涂、工业巡检管廊等多类复杂场景的移动作业需求。

　　从实际应用场景来看，该类构型可覆盖多类工程场景：在厂区日常巡检作业中，平整硬化路面下可切换为标准轮式模式，轮组保持整圆形态，依靠轮面接触实现低阻力高速行进，满足长距离巡检点位间的快速转场需求；当遇到管道台阶、路缘石、厂区内小型障碍物或是灾后废墟的凸起障碍时，轮组可通过内部传动机构触发变形，将轮缘的分体式瓣状结构向外撑开，形成类腿式的支撑触点，通过多轮组的交替支撑抬升车体，实现越障动作，越障高度可达到常规同轮径固定轮式平台的2.3倍左右，无需额外加装复杂的悬架抬升机构。

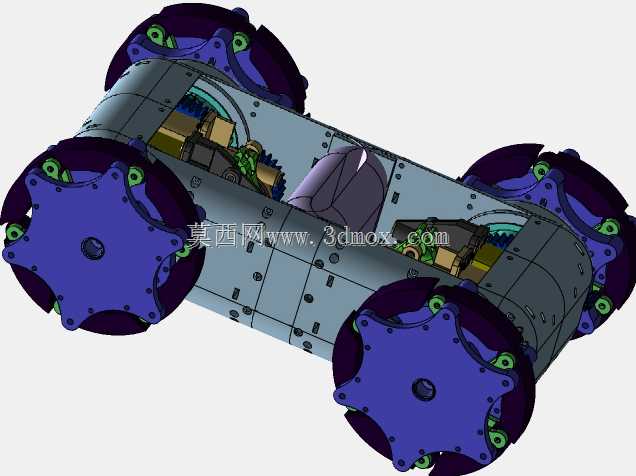

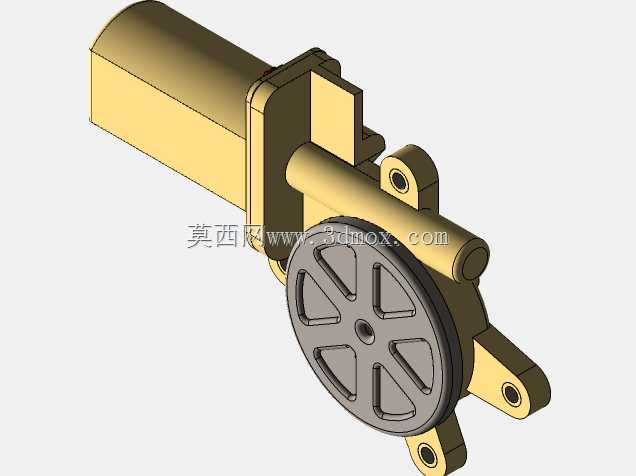

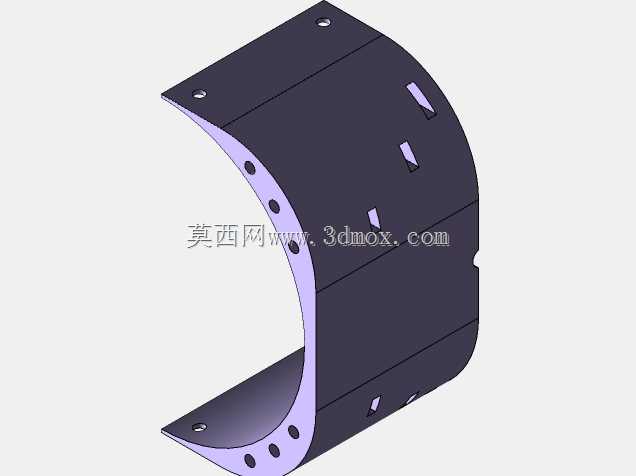

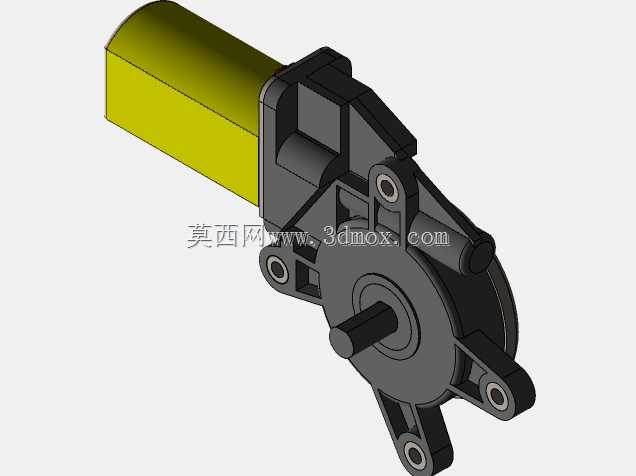

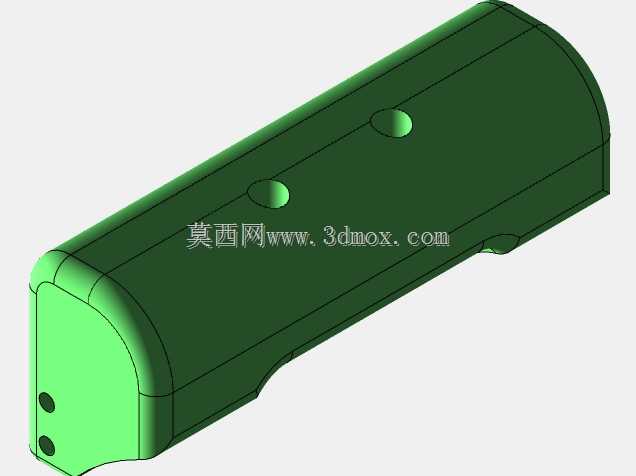

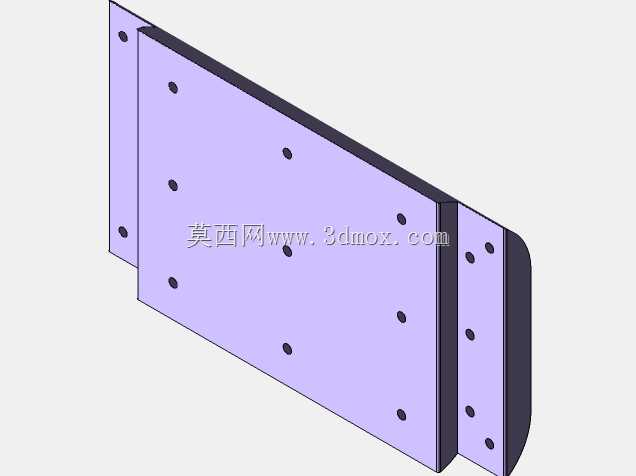

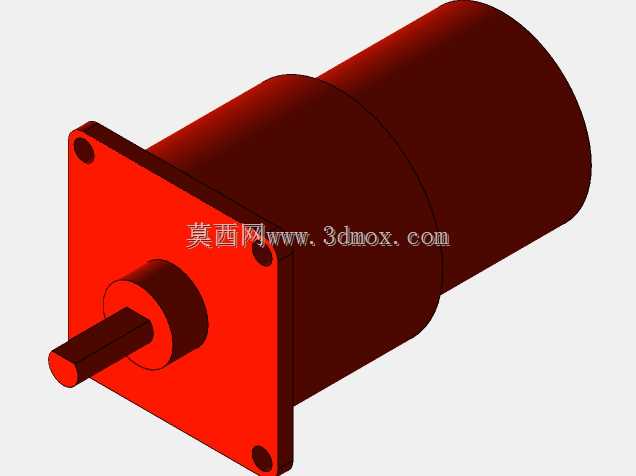

　　设计思路上，整体采用模块化舱体布局，主舱体为圆筒加平面安装面的组合结构，圆筒段可容纳电池组、主控板、驱动电机等核心元器件，平面安装面预留了标准化的安装孔位，可根据作业需求加装检测传感器、机械作业末端、采样装置等不同负载，安装孔位采用通用的M3、M4标准螺孔阵列，适配多数工业级传感模块的安装尺寸，无需额外定制转接板。四个驱动轮组采用对称式布局，分别布置在舱体四角，每个轮组集成独立的驱动电机与变形触发机构，轮组的变形动作无需额外配置独立驱动源，依靠行进过程中轮组内部的凸轮机构配合自锁结构实现形态锁定，既减少了驱动元件的数量，也降低了控制系统的复杂度，同时有效控制了整体重量。

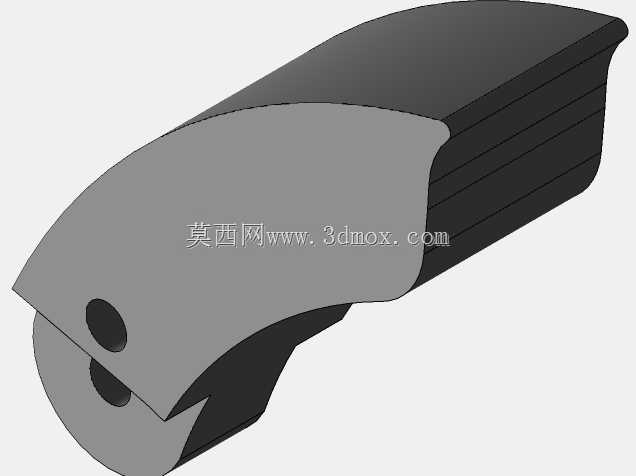

　　从安装边界与尺寸适配角度，整体车体宽度控制在常规巡检通道的通行阈值内，可顺利通过宽度不小于350mm的狭窄通道，轮组变形后的最大抬升高度可让车体底部离地间隙提升至原间隙的1.8倍，避免非平整路面下舱体底部剐蹭障碍物；轮组的瓣状接触端设计有圆弧过渡面，在轮式模式下拼接为完整的圆形轮面，接触地面的部分采用高摩擦系数的包覆层设计，在瓷砖、金属地坪、湿滑水泥面都能保持足够的抓地力，变形为腿式模式时，瓣状结构的端部为平面触点，接触硬质障碍表面时不会出现打滑侧移，支撑稳定性更强。

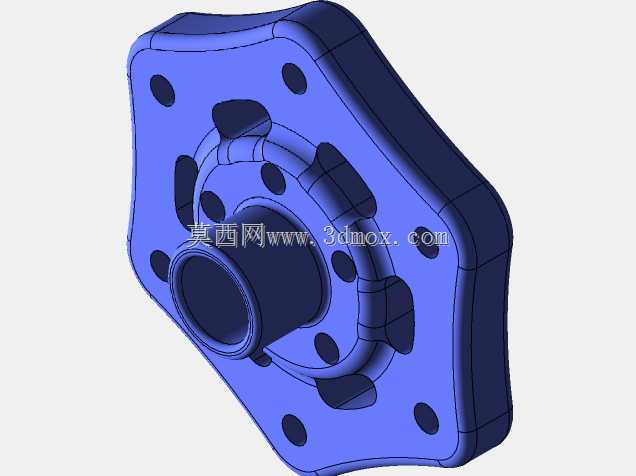

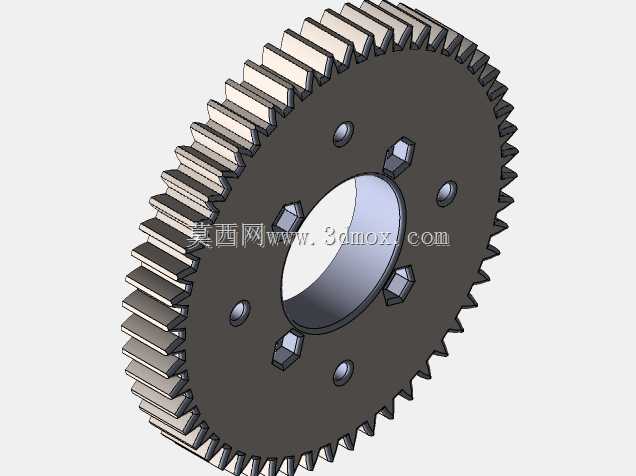

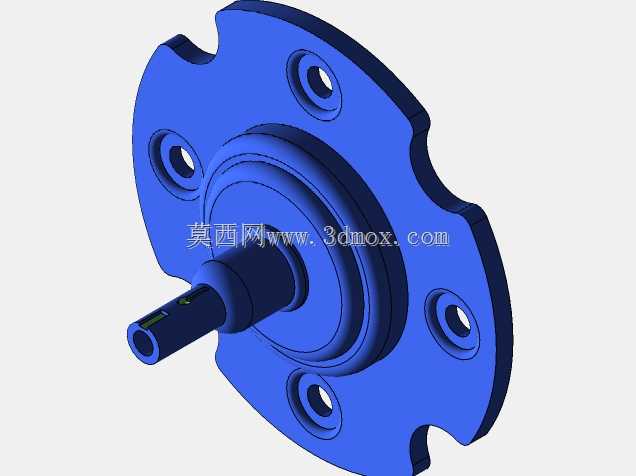

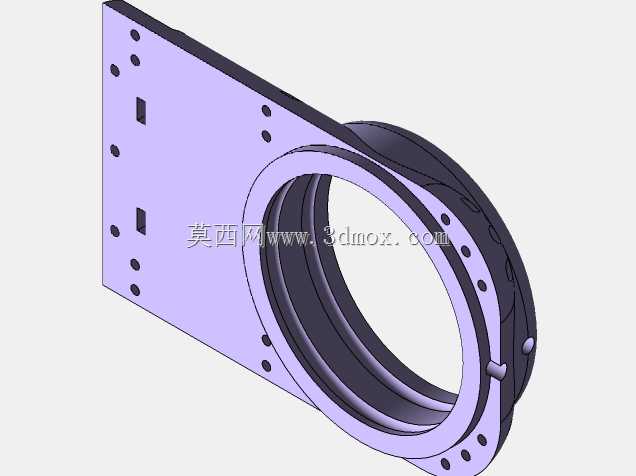

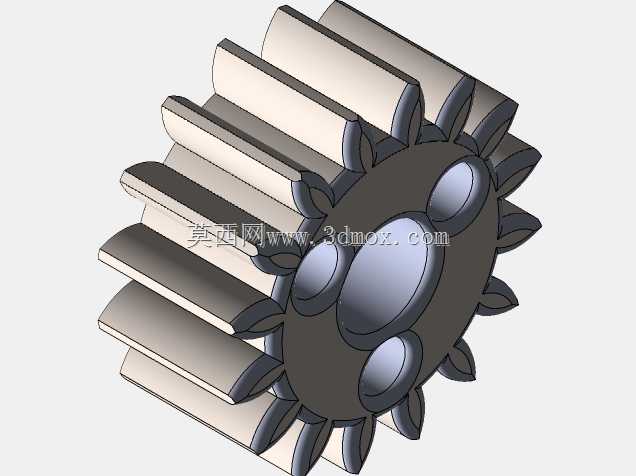

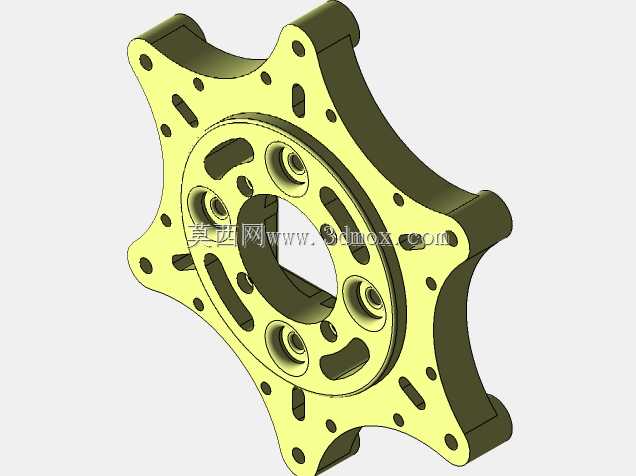

　　传动结构的布局上，所有传动齿轮、传动轴都内置在轮组壳体与主舱体内部，外部无裸露的传动部件，可避免作业过程中杂物、灰尘卷入传动机构造成卡滞，适配多粉尘、多碎屑的工业作业环境；舱体的拼接面采用密封槽设计，可满足日常户外作业的防淋水需求，无需额外加装防护外罩即可在小雨天气下正常作业。轮组与主舱体的连接采用快拆式法兰结构，拆卸三颗固定螺栓即可完成单个轮组的整体更换，后期维护时无需拆解整个车体，可大幅降低现场运维的时间成本。

　　在运动控制的适配性上，四轮独立驱动的布局可支持原地转向、差速转向、斜向平移等多种运动模式，在狭窄空间内的转向半径可控制在0.2m以内，适配管廊、设备间隙等狭小作业区域的移动需求；变形动作的触发逻辑与行进速度做了互锁设计，轮式模式下车速超过阈值时无法触发变形动作，避免高速行进中误触发变形导致车体侧翻，变形过程中轮组的支撑动作做了时序匹配，四个轮组依次完成变形支撑，保证变形过程中车体始终保持三点以上支撑，不会出现倾斜翻倒的情况。
