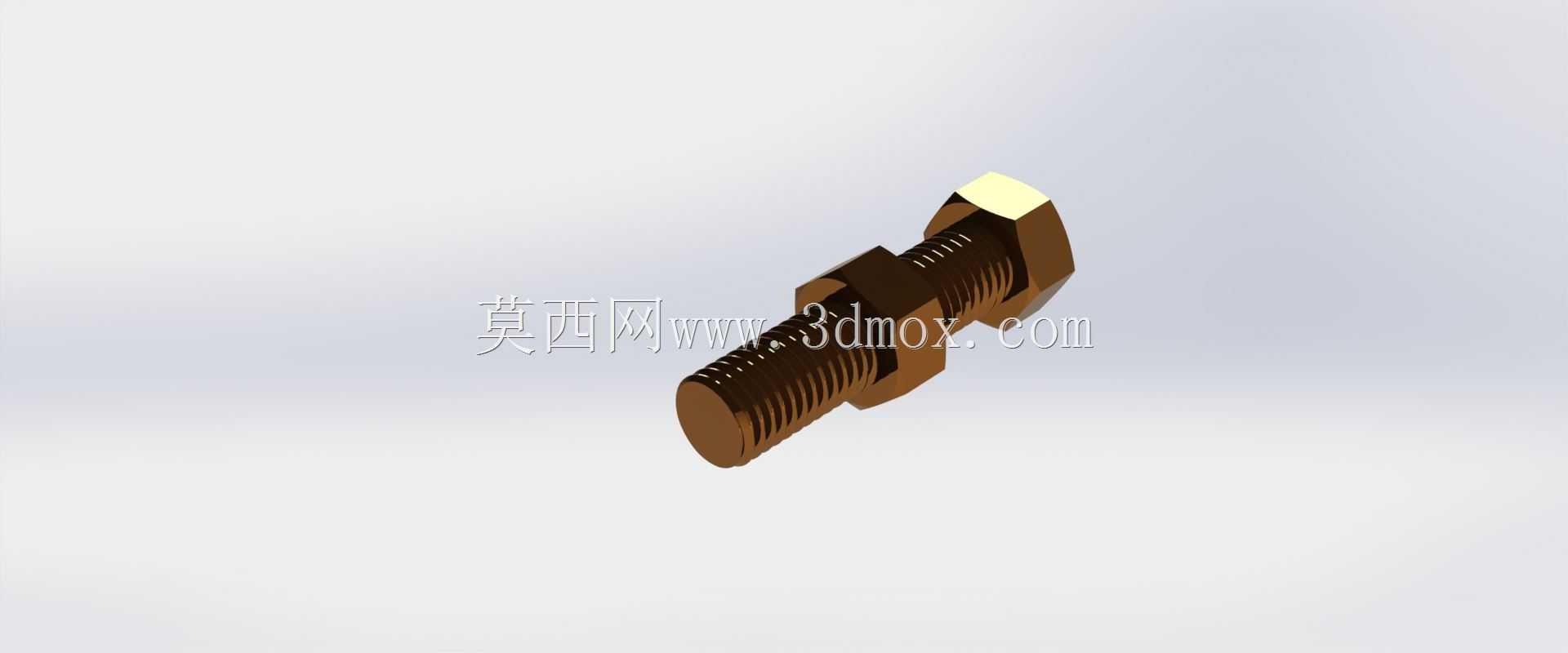

外六角螺栓配六角螺母紧固组件

　　在各类机械结构的装配环节，螺纹紧固件是应用覆盖范围最广的基础连接元件，这套螺栓与螺母的组合结构，可适配从民用小型设备到工业重型装备的多场景紧固需求，小到教学实验用的小型机械教具组装，大到普通机床的外围护板固定、输送线机架的型材拼接、小型工装夹具的组件锁紧，都能见到这类标准紧固件的身影。不同于定制化的异形连接件，这类六角头结构的螺栓螺母，对安装工具的适配性极强，普通活动扳手、固定开口扳手、套筒扳手都能完成拧紧与拆卸操作，不需要配备特殊的专用工装，在设备现场运维、临时装配调整的场景下，能大幅降低作业的工具准备成本，也能减少因工具不匹配导致的紧固件棱角磨损、滑牙报废问题。

　　从结构功能来看，螺栓杆部加工有连续的标准三角外螺纹，配套的螺母内壁加工有匹配的内螺纹，二者旋合后可通过螺纹副的自锁特性，配合端面的压紧力实现两个或多个被连接件的刚性固定，既可以承受沿螺栓轴向的拉伸载荷，也能在配套平垫、弹垫的情况下承受一定程度的横向剪切载荷与振动工况下的防松需求。螺栓头部采用外六角结构，六方的受力面均匀分布，拧紧时每个侧面的受力载荷分散，不容易在大扭矩拧紧时出现头部崩裂、棱角变形的问题；螺母采用等厚六角结构，螺纹啮合长度经过合理匹配，能保证螺纹旋合后每一圈螺纹的受力分布相对均匀，避免前几扣螺纹应力集中导致的滑丝、脱扣问题。

　　设计这类紧固件的三维模型时，首先要明确螺纹的公称直径、螺距、螺栓光杆段长度、螺纹段长度、头部对边尺寸、头部厚度、螺母对边尺寸、螺母厚度这些核心参数，建模过程中要注意螺纹收尾处的退刀结构，避免实际加工时出现螺纹牙型不完整、螺母无法旋到底的问题；同时要预留合理的安装操作空间，比如螺栓头部与螺母的外周要留出足够的扳手活动余量，避免装配时扳手与周边结构发生干涉，导致无法达到预设的拧紧扭矩。很多刚接触机械设计的人员在做装配体建模时，容易忽略紧固件的安装边界，要么把螺栓长度选得过长，导致螺纹末端伸出螺母过多占用额外空间，要么长度过短导致螺纹啮合圈数不足，连接强度达不到设计要求，这套模型的尺寸比例参考了常用的普通螺纹紧固件规格，杆部长度与螺纹段长度的比例、头部与螺母的尺寸比例都符合常规装配的使用需求，既可以直接用于教学场景下的螺纹连接结构演示，帮助初学者理解螺纹副的配合原理，也可以作为标准件导入到各类装配体设计中，减少设计人员重复绘制标准件的工作量。

　　在实际选型应用时，还要结合被连接件的材质、工况载荷特性、环境腐蚀情况匹配对应的表面处理与强度等级，比如在潮湿户外环境使用时需要选用镀锌钝化的表面处理件，在重载设备连接场景下需要选用更高强度等级的材质，而三维模型的结构尺寸是所有选型与装配验证的基础，精准的建模能提前在设计阶段排查出安装干涉、长度不匹配、扳手空间不足等问题，避免后续加工装配阶段出现零件报废、反复整改的情况，大幅提升设计迭代的效率。
