三叶式航空螺旋桨结构设计方案

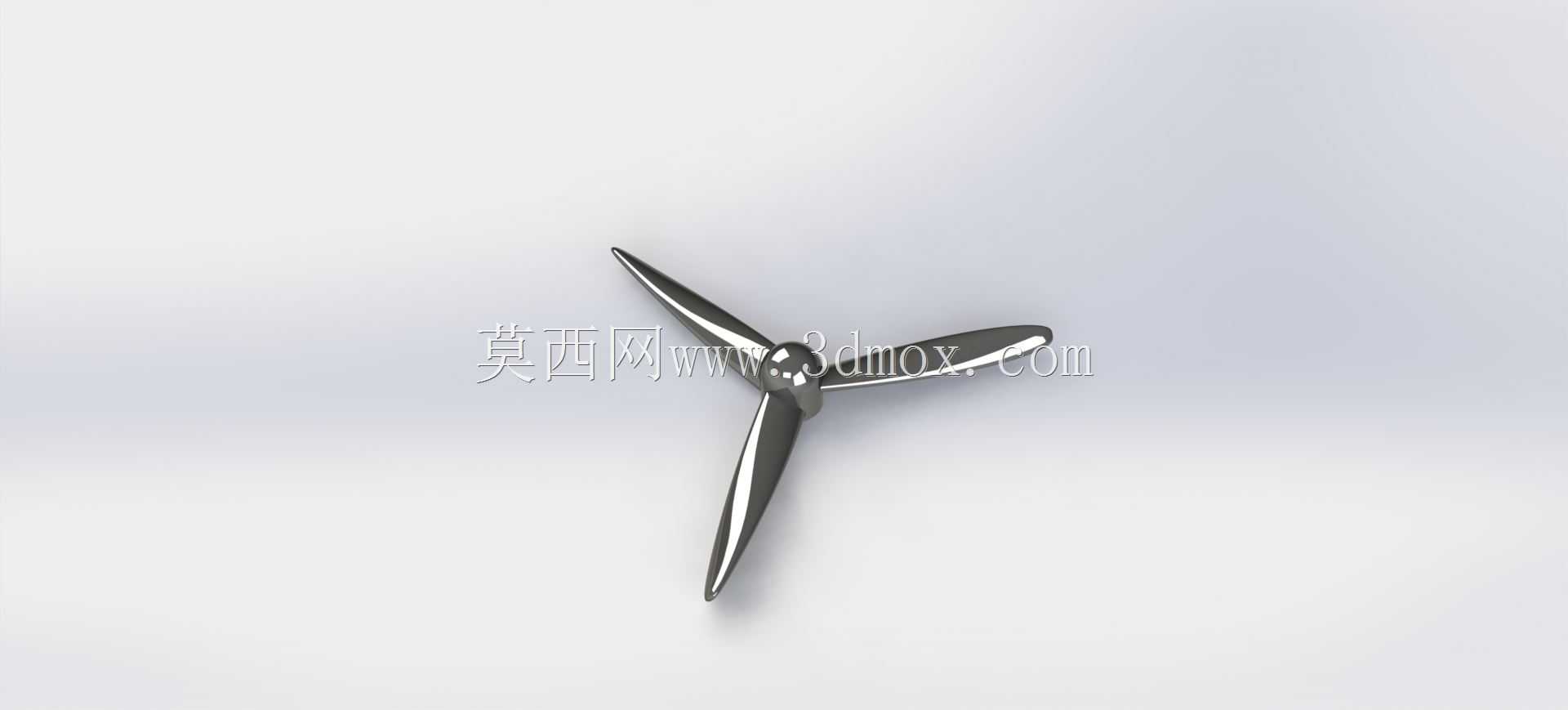

这类三叶螺旋桨的应用场景覆盖低空小型无人机、轻型动力滑翔机、小型风动试验装置以及部分水上小艇的动力推进端，核心作用是将转轴输出的旋转扭矩转化为轴向推进力，或是在风动场景下将流体动能转化为旋转机械能。从功能特性来看，三叶构型相比两叶桨在同转速下能提供更均匀的推力输出，运行时的振动幅值更低，气动噪声更小，适合对运行平稳性有一定要求的动力场景；相比四叶及以上的多叶桨，三叶结构的转动惯量更小，动力响应速度更快，加工制造的难度也更低，在中小功率推进场景下的能效比表现更均衡。设计过程中首先要匹配动力端的输出转速与额定扭矩，确定桨叶的翼型截面，从桨根到桨梢的弦长、扭转角采用渐变设计，桨根位置的截面厚度更大，用来承担旋转过程中产生的离心拉应力与气动弯曲载荷，越靠近桨梢位置截面越薄，翼型弯度也随之调整，减少桨梢位置的涡流损耗，提升整体气动效率。桨叶与中心桨毂的连接位置采用圆弧过渡结构，避免应力集中导致的结构疲劳失效，中心桨毂预留的安装孔位与动力输出轴的标准安装尺寸匹配，安装时需要保证三片桨叶的安装角完全一致，做动平衡校准，避免高速旋转时产生偏心振动。外形尺寸方面，该款螺旋桨的整体回转直径适配中小功率动力单元，桨叶的展长、弦长参数经过气动校核，在额定转速区间内不会出现桨尖失速问题，安装边界需要预留足够的回转安全空间，避免桨叶旋转过程中与周边机架、护罩结构发生干涉。建模过程中对桨叶的曲面连续性做了严格控制，保证翼型截面的平滑过渡，既可以直接用于3D打印制作功能验证样件，也可以导入仿真模块做气动载荷、结构强度的有限元分析，为后续的实物加工、参数优化提供准确的三维数模基础。
