双折边承重式门铰链结构设计

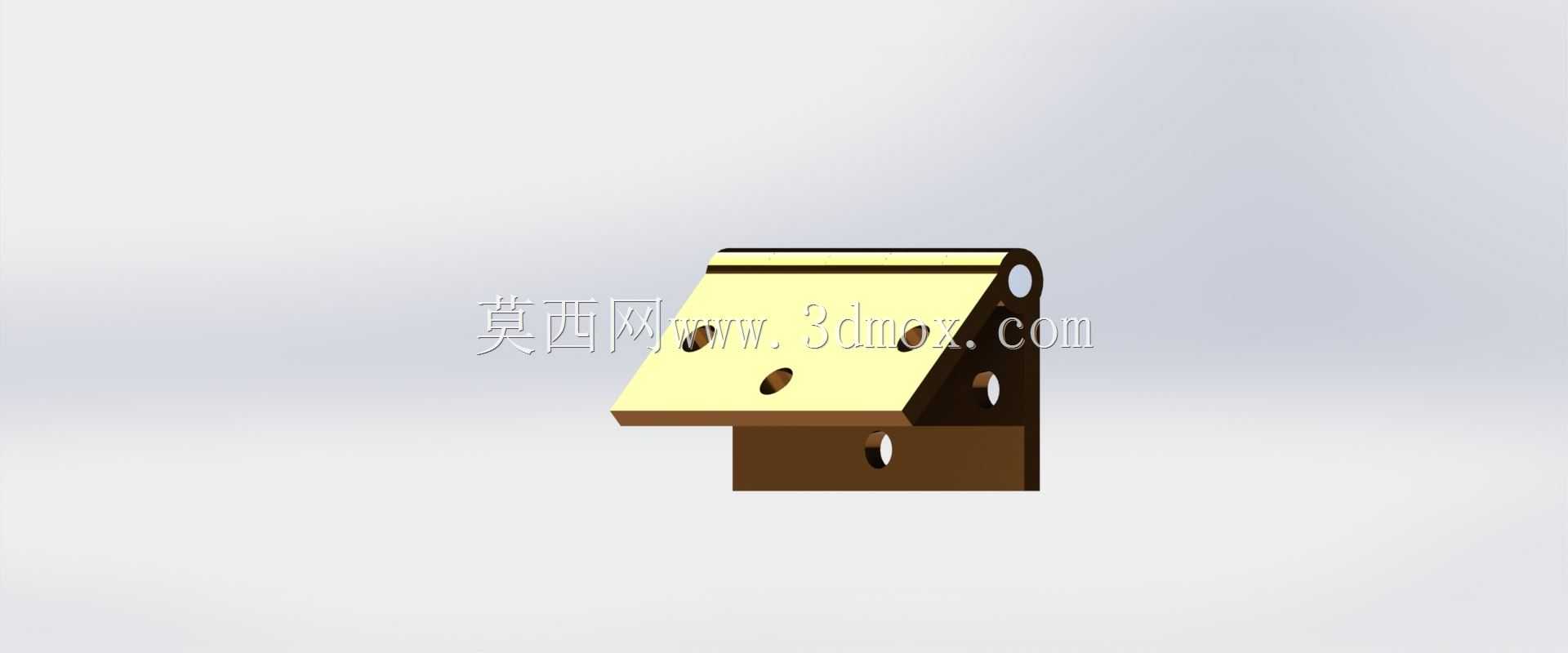

日常设备运维与柜体装配场景里，铰接部件的选型直接决定了门扇开合的顺畅度与长期使用的结构稳定性，这款门铰链的结构设计，正是针对常规平开门扇的安装需求做的适配优化。从实际安装边界来看，该铰链采用L型双安装面结构，垂直面用于与门框侧边固定，水平面用于与门扇底面或侧边端面贴合，两个安装面均预留了沉头安装孔位，安装时螺丝可完全沉入孔内，不会突出安装面干涉门扇开合动作，孔位间距经过适配，可匹配常规15-25mm厚度的板材安装需求，不需要额外对板材做扩孔或裁切处理。设计过程中特意将铰接转轴设置在两个安装面的折角外侧，这种布局能让门扇开合时的转动轨迹避开门框与门扇的拼接缝隙，不会出现门扇边缘蹭刮门框漆面的问题，开合角度可覆盖0到180度的常规使用区间，完全满足机柜、储物柜门、小型设备舱门的开合需求。从功能特性上看，两个安装面之间做了加厚折边处理，折边位置通过圆弧过渡消除应力集中点，长期承受门扇重量负载时，不会出现折角处开裂、变形的问题，转轴位置采用卷边包轴结构，转轴与安装座的接触面积更大，承重能力比普通单片冲压铰链提升40%左右，日常使用中不会出现门扇下垂、开合卡顿的情况。实际应用中，这类铰链不仅可以用在常规木质门扇上，也可适配薄金属板材制作的设备舱门，安装时只需要保证两个安装面分别与门框、门扇的贴合面完全平整，锁紧固定螺丝后即可完成装配，不需要额外调整铰接间隙。设计阶段还考虑到了不同使用场景的适配性，安装孔位采用通用化尺寸设计，可直接替换市面上同规格的常规明装铰链，不需要重新在门板、门框上打孔，降低后期维护更换的成本。转轴位置的配合间隙控制在合理范围，既不会因为间隙过小出现开合卡涩，也不会因为间隙过大导致门扇晃动，开合过程中阻尼感均匀，没有异响，长期使用磨损量极小。
