可调式管道夹持台虎钳结构设计

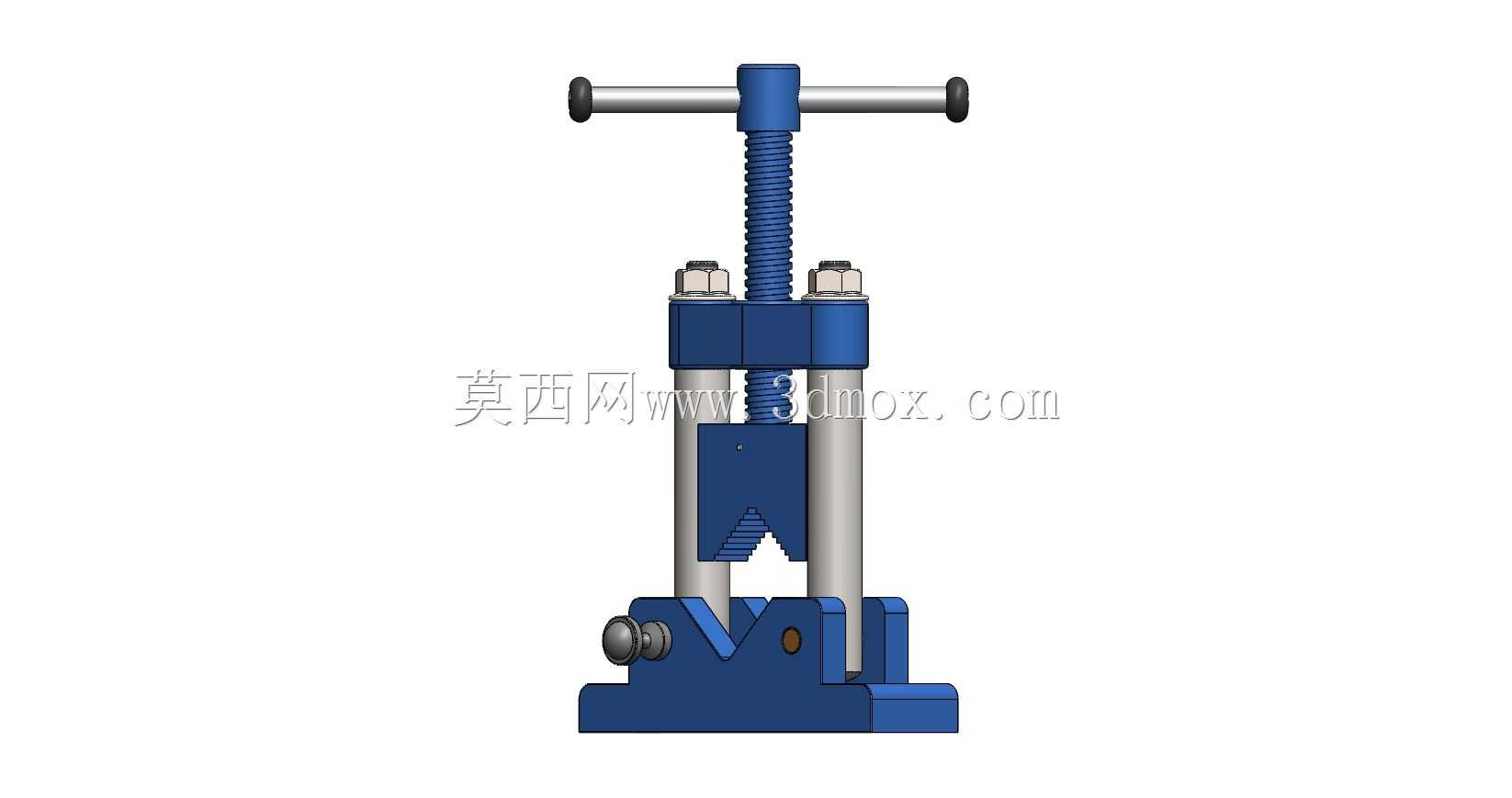

这款管虎钳主要面向管道安装、五金维修、小型机加工场景的管材夹持作业，区别于普通平口钳的V型钳口结构，能适配不同直径的圆形管材、棒料装夹需求，避免圆柱类工件装夹时打滑、偏转的问题。从结构设计来看，整体采用立式双导柱导向布局，顶部T型转动手柄连接梯形传动丝杠，转动手柄时带动活动钳身沿两根平行导柱做上下直线运动，梯形丝杠具备自锁特性，夹紧后不会因工件反作用力自行松脱，能在长时间作业中保持稳定的夹持力。钳口部分采用带齿纹的V型咬合结构，下钳座集成固定V型支撑位，活动钳身的下压齿块与下支撑位对中布置，装夹管材时四个接触点同时咬合管壁，既可以保证装夹同轴度，也能避免薄壁管装夹出现的过度变形问题，钳身侧面设置的微调旋钮可辅助调整钳口初始开度，适配不同管径的快速装夹，无需全程转动长手柄走完整个空行程。底座采用一体化铸造的平板式结构，预留的安装孔可直接通过螺栓固定在钳工台、移动作业支架上，安装边界尺寸适配常规钳工台的安装孔位，不需要额外改制工作台面，整体立式结构占用工作台面面积更小，在狭小的维修作业空间内也能灵活布置。导柱部分采用光滑圆柱面配合导向套，活动钳身升降过程中无卡滞、偏摆，长期使用后导向间隙可通过顶部的锁紧螺母调整，抵消磨损带来的精度损失。实际作业中，这款管虎钳可完成管材切割、套丝、坡口打磨、管件焊接定位等多类工序的工件固定，夹持管径覆盖常规水暖安装、小型液压管路装配的常用管材规格，钳身齿块采用可更换设计，长期使用齿纹磨损后只需更换钳口镶块即可恢复夹持性能，不需要整体更换钳体，能降低现场工具的维护成本。整体结构没有冗余的复杂零件，所有传动部件均暴露在可视范围内，日常清理铁屑、油污、加注润滑脂都十分便捷，适合车间、维修站点、户外安装现场等多类场景长期使用，手动驱动的结构不需要外接气源、电源，在无供电的野外作业场景也能正常使用。
