车载嵌入式空气净化器结构设计方案

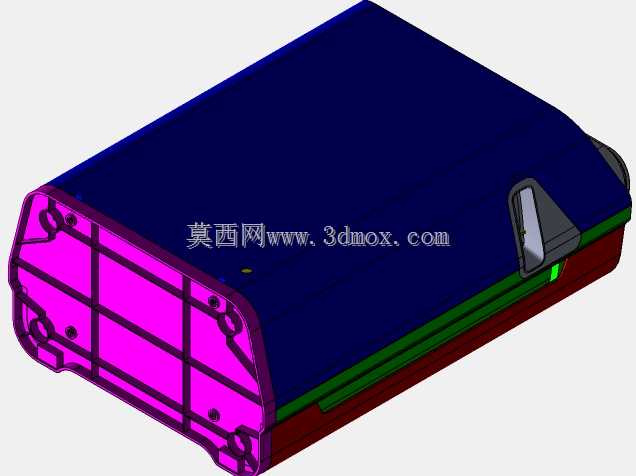

　　这款空气净化器的结构设计，最初是针对乘用车副驾储物格嵌入式安装场景做的适配，同时也兼顾了桌面小空间摆放的使用需求，整体做了扁平化的斜切边角处理，避免安装时与周边内饰件、桌面物品产生硬干涉。从结构分层来看，整机采用三段式堆叠布局，最上层为深蓝色上盖，做了微弧面过渡，既可以降低安装推入时的摩擦阻力，也能在表面预留触控按键的安装平面，不需要额外做凸台破坏外观整体性；中层为核心过滤与风道腔体，侧边预留的绿色条状结构是HEPA滤网的抽拉位，不需要拆解整机上盖就可以完成滤网更换，日常维护的操作路径被压缩到最短，用户只需要按压侧边锁扣就能抽出滤网架，更换完成后推回即可自动锁止，不需要额外的紧固件操作。下层为深红色底壳，底部做了网格状的加强筋布局，

　　也就是模型中洋红色区域展示的结构，筋条高度控制在8mm，壁厚均匀设置为2mm，既可以保证底壳的抗形变能力，避免长期放置或者安装挤压出现底壳翘曲，也能在筋条间隙预留防滑胶垫的粘贴位，桌面摆放时不会出现滑动，嵌入式安装时也能增加与安装位内壁的摩擦力，减少行车过程中的震动异响。进出风结构的设计上，进风口设置在底壳加强筋的间隙位置，采用下沉式进风，避免桌面摆放时被纸张、织物直接封堵进风面，嵌入式安装时进风口朝向储物格内部，不会被放置的物品直接遮挡；出风口设置在设备侧边的灰色格栅结构处，做了30度的导风角度，出风方向斜向上方，不管是车载安装还是桌面摆放，都能让净化后的空气顺着空间内的空气循环路径扩散，不会直吹人体造成不适。

　　内部的安装边界做了明确的尺寸预留，风机安装位位于腔体中心，周边预留了10mm的减震泡棉安装间隙，避免风机运行时的震动传递到壳体产生共振噪音；滤网安装位的尺寸公差控制在±0.2mm，既可以保证滤网安装后的密封性，避免未过滤的空气从缝隙旁通，也不会因为公差过紧导致滤网抽拉卡顿。侧边的黑色小凸台结构是电源接口与档位指示灯的安装位，接口采用内嵌式设计，插头插入后不会突出壳体表面，嵌入式安装时不会与储物格内壁产生挤压，指示灯做了柔光处理，光线不会直射驾驶员视线，夜间使用时不会造成视觉干扰。在结构强度的校核上，上盖做了1.5mm的均匀壁厚，边角位置做了R5的圆角过渡，承受10N的侧向压力时形变量不超过0.5mm，不会出现按压塌陷的问题；

　　底壳的网格加强筋按照纵横15mm的间距排布，整机放置在倾斜15度的平面上不会出现侧翻，车载安装时遇到急刹工况也不会从安装位脱出。风道的设计上采用了等截面变向结构，从进风口到风机入口的风道做了顺滑过渡，没有直角拐点，可以降低风阻，减少风机运行时的风噪，在额定档位运行时，出风口的风速可以稳定在2m/s，有效覆盖3立方米的封闭空间，满足小型乘用车前排空间或者10平米以内桌面空间的空气净化需求。滤网的压合结构采用周向唇边设计，唇边厚度1mm，采用软质PVC材质，安装后可以完全贴合滤网边框，密封性能满足GB/T 18801的相关要求，不会出现漏风问题。整机的装配逻辑采用卡扣连接为主，底壳与中层腔体、上盖与中层腔体之间一共设置了12个均匀分布的卡扣，只需要在底壳的两个隐藏位置设置M3的自攻螺丝作为防拆结构，生产装配时不需要大量打螺丝，可以提升装配效率，后期售后拆解时也只需要拧下两颗螺丝就可以拆开整机，更换内部风机或者电路板部件。
