十吨级单轨起重葫芦成套吊装结构

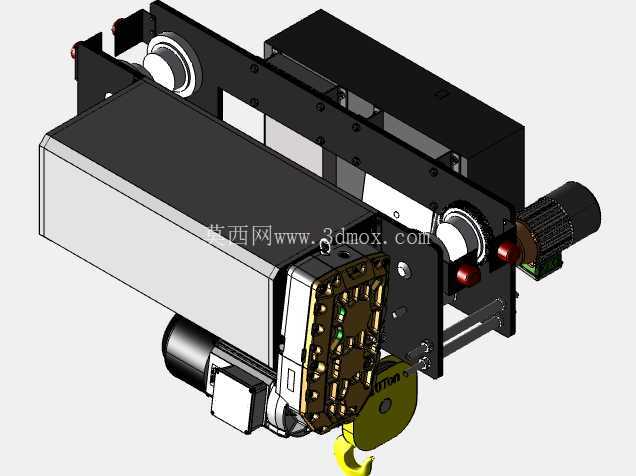

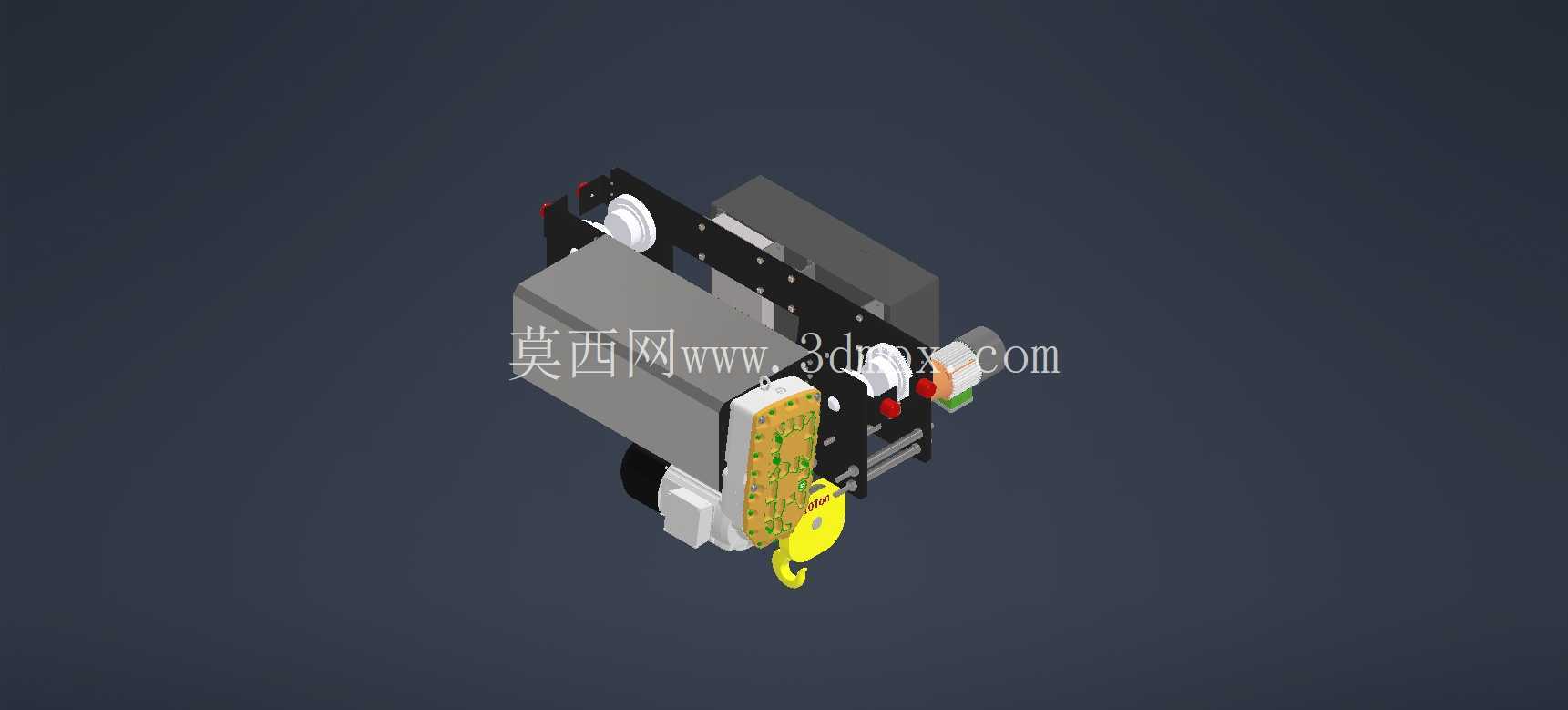

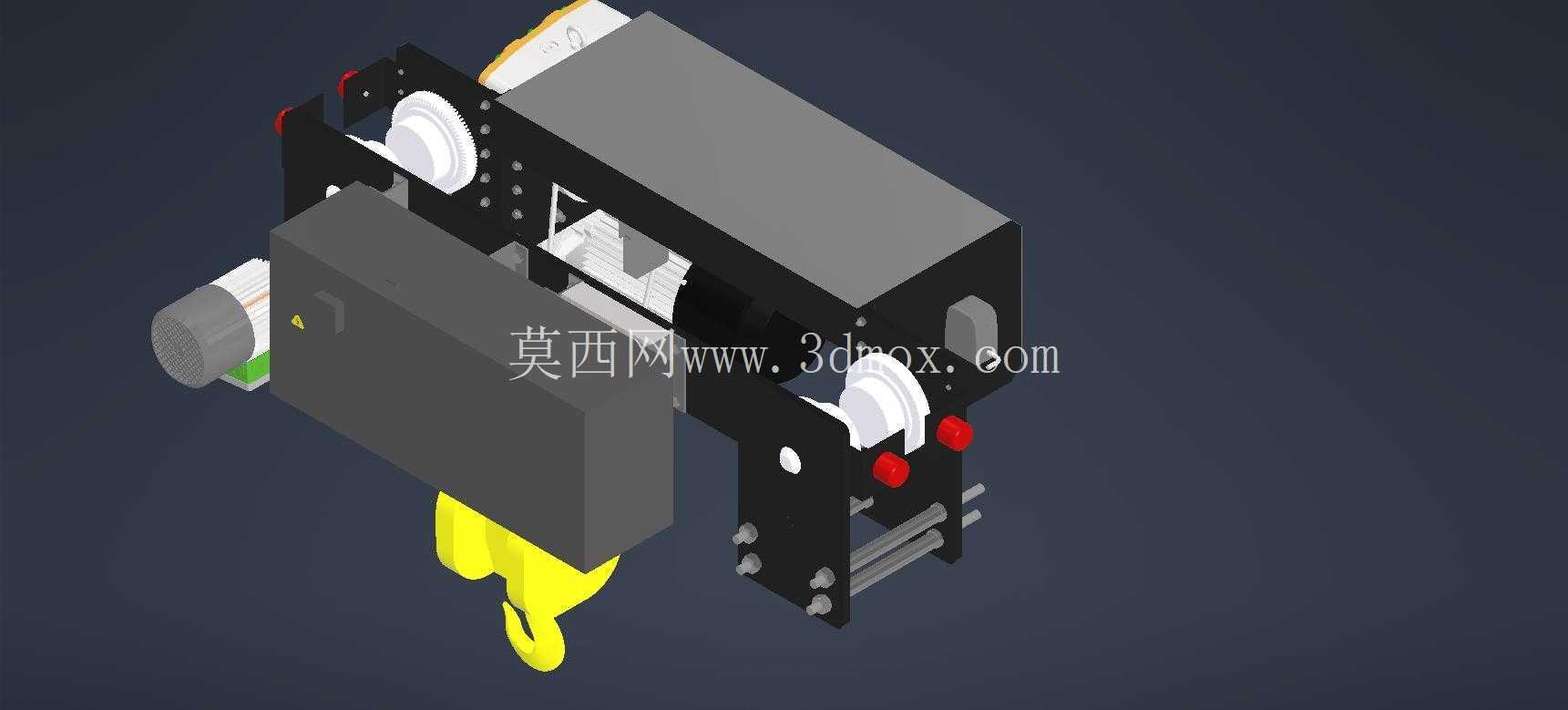

　　这套十吨级单轨起重设备的三维结构，围绕厂房内部固定轨道上的重载物料转运需求搭建，主体由行走端梁、起升卷扬单元、吊钩总成、电气控制箱体、限位组件以及配套连接件组成，整体结构紧凑，适配车间顶部工字钢或专用单轨轨道的安装场景。在实际生产现场，这类设备常布置在机械加工车间、装配工段、仓储库区以及重型零部件检修区域，用来完成模具吊装、工件转序、设备检修部件吊运、成捆原材料上下料等作业，相比桥式起重机，单轨形式的运行路径沿预设轨道布置，占用厂房上部空间更小，对厂房梁柱承载的布置要求更灵活，适合点对点的固定吊运路线。

　　从结构布局来看，行走部分跨装在单轨轨道两侧，驱动轮与从动轮贴合轨道翼缘运行，侧向导轮用来约束横向窜动，避免大车在启停和负载晃动时出现啃轨、偏摆的问题。起升机构集成在行走车架下方，卷筒、减速单元、驱动动力件排布在机架内侧，钢丝绳绕经滑轮组连接下方吊钩，通过滑轮组倍率匹配十吨额定起重量，降低单绳受力，同时保证吊钩升降过程的平稳性。吊钩部分配备滑轮罩、吊钩螺母防松装置、舌片防脱结构，侧面的黄色吊钩架在装配时需要重点核对转动间隙，保证吊重后吊钩可灵活旋转，又不会出现轴向窜动。

　　设计过程中首先要核对的是轨道适配边界，行走轮的轮距、轮缘内侧宽度需要和所选工字钢轨道的翼缘宽度匹配，机架上部的净空高度要避开厂房屋架、风管、照明桥架等已有设施，设备最低位的吊钩极限尺寸需要满足吊运工件底部离地面的安全高度要求。车架主体采用焊接板式结构，各安装面的孔位在建模时逐一匹配动力件、减速箱、电控箱的安装接口，螺栓连接位置预留足够的扳手操作空间，方便后期现场装配和维护检修。电气控制箱体布置在机架侧方，和起升、行走的动力部件保持合理间距，接线端口朝向便于走线的一侧，线缆排布路径避开运动部件和钢丝绳摩擦区域，端部设置的行程限位件在行走至轨道端点或吊钩到达上下极限位置时触发断电，防止冲顶、脱轨事故。

　　从建模细节来看，各部件的装配关系完整还原了实际装配逻辑：车轮的转动副、卷筒的支撑位、吊钩的回转配合、各护罩的安装位置都按照实际装配约束搭建，既可以用来校验各运动部件在全程动作中的干涉情况，也能直接导出工程图用于生产下料、外购件选型核对。在选型适配阶段，技术人员可以通过这套结构直观核对设备和现场轨道、厂房空间的匹配度，检查吊重运行时轨道下方的作业覆盖范围，确认相邻工位设备、立柱、管线不会和吊运路径产生冲突。机架上的加强筋布置在受力集中的吊点和轮组安装位置，避免负载工况下结构出现过大变形，侧方的缓冲件在轨道两端停靠时吸收冲击动能，降低启停碰撞对结构和轨道的损伤。整套结构没有冗余的复杂造型，所有外形轮廓都服务于功能装配和现场安装边界，完全按照工业现场实际使用的单轨起重葫芦构型还原，能够为起重设备设计、车间物流规划、吊装方案校核提供直观的三维结构参考。
