钢制框架式工业承载托盘结构设计

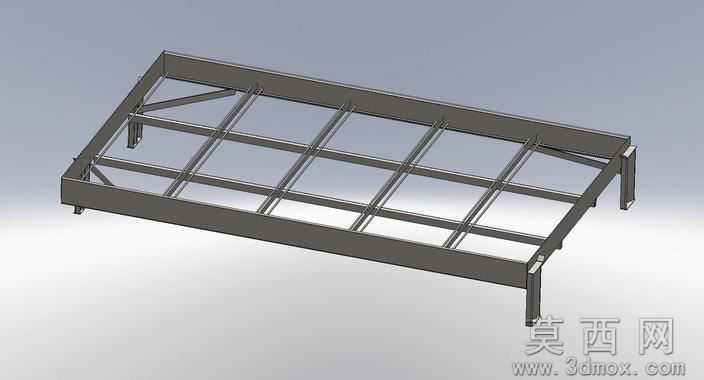

本模型为钢制框架式工业承载托盘，采用SolidWorks完成全参数化三维建模，建模过程严格遵循金属结构件的设计规范，所有型材构件均采用实体建模方式还原真实截面尺寸，保证模型可直接对接生产下料环节。整体结构采用矩形钢管作为主外框主梁，沿托盘长度方向等距排布多根纵向承托横梁，横梁与外框之间采用满焊连接的工艺逻辑建模，在框架对角位置增设斜向加强筋，有效分散承载时的集中应力，避免框架受重载发生扭转变形。托盘底部设置四个一体式支撑支腿，支腿与主框架采用角部围焊结构，支腿底部预留防滑垫安装位，同时支腿高度适配标准叉车作业的叉取空间，满足机械搬运的作业需求。渲染阶段采用哑光深灰金属材质赋予整体框架，还原钢制构件经喷砂除锈后的表面质感，场景采用均匀漫反射光照，清晰呈现框架的排布逻辑与焊接节点的结构细节，无过度光影效果干扰结构展示。设计思路围绕重载承载、低制造成本、易加工的核心需求展开，摒弃复杂的折弯一体成型结构，全部采用标准矩形型材下料焊接的工艺路线，无需开模即可快速批量生产，框架的格栅式排布在保证整体承载强度的前提下，大幅降低整体自重，减少材料消耗，同时通透的格栅结构避免托盘积灰积水，适配仓储、车间周转、物流运输等多场景的使用需求，支腿与主框架的连接位置做了应力加强处理，可承受数吨级的均布载荷，满足工业场景重型工件的承载周转需求，模型预留了后续加装防滑面板、捆绑挂点的拓展接口，可根据实际使用需求快速调整结构，适配不同规格的载物放置要求。
