30hp电动马达安装钢支架结构设计

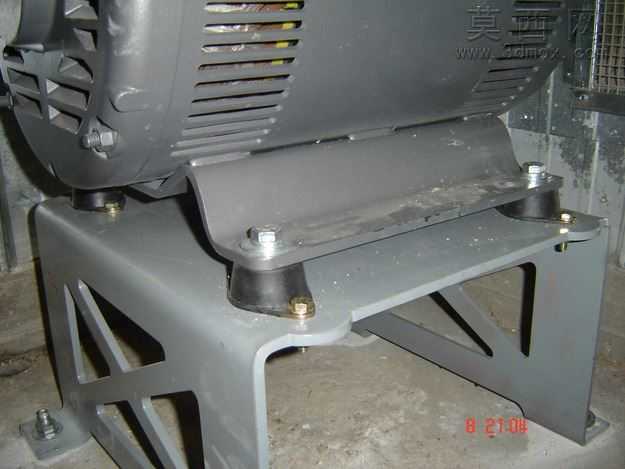

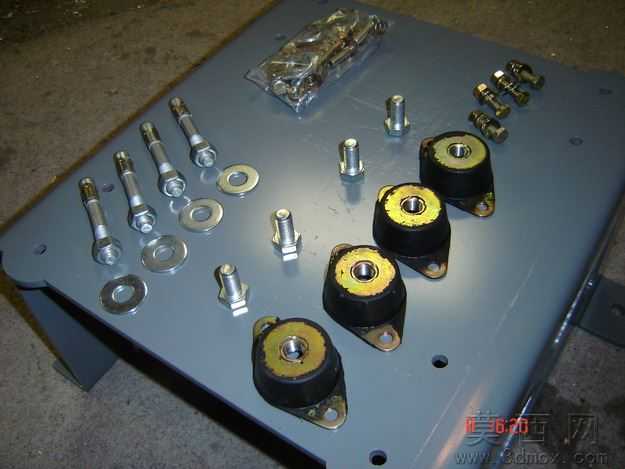

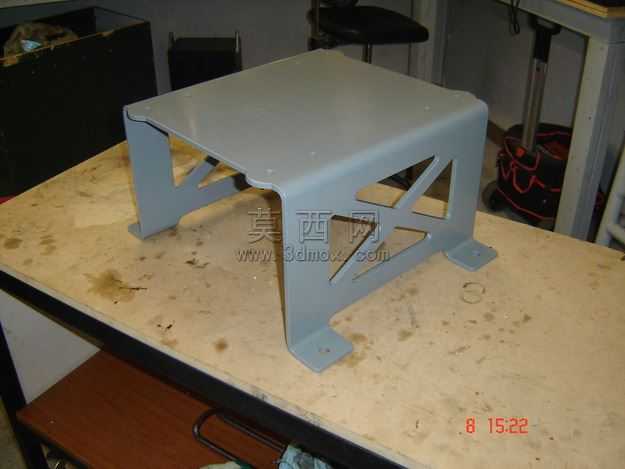

本模型为适配30hp规格电动马达的安装支撑支架，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械安装结构的设计规范，从基础安装基准面开始搭建，先绘制顶部安装平板的轮廓草图，通过拉伸特征生成具备足够厚度的承载平板，平板上预留对应马达安装点位的螺栓过孔，孔位尺寸与30hp电动马达的安装孔距完全匹配，保证安装时的对位精度。支架的支撑腿部分采用等边角钢类截面的拉伸结构，四条支撑腿垂直连接在顶部平板的四角位置，为强化结构的抗扭、抗形变能力，在相邻支撑腿之间设计了X型交叉加强筋结构，交叉筋与支撑腿、顶部平板之间通过完全贴合的几何约束实现刚性连接，有效分散马达运行时产生的振动载荷，避免支架长期受振出现焊缝开裂或结构形变。支撑腿底部设计了带安装孔的地脚法兰结构，法兰面与地面安装基准完全平行，预留的地脚螺栓孔可配合膨胀螺栓实现支架与安装基础的牢固固定。模型渲染阶段采用哑光金属材质模拟5/16厚度钢构件的真实质感，对结构的棱角处做了微小的圆角处理，既符合实际钣金加工与焊接工艺的工艺要求，也避免应力集中问题。设计过程中重点考量了马达运行时的振动传递特性，X型加强筋的布局经过受力模拟优化，能够将马达运转产生的径向、轴向振动均匀分散到整个支撑结构，再通过地脚结构传递到安装基础，配合配套的振动减振器使用时，可大幅降低振动对马达运行精度的影响，同时减少振动产生的噪音。整体结构设计简洁实用，所有板材厚度统一采用5/16钢厚标准，既保证了承载30hp电动马达的结构强度，也避免了过度设计造成的材料浪费，各连接部位的几何过渡都符合焊接加工的工艺要求，可直接导出工程图用于实际生产下料、焊接组装，模型的所有特征均保留完整参数，可根据不同功率规格的马达安装需求快速调整孔位、支架高度与板材厚度，适配不同的安装场景。
