间歇式直线推送机械传动机构设计

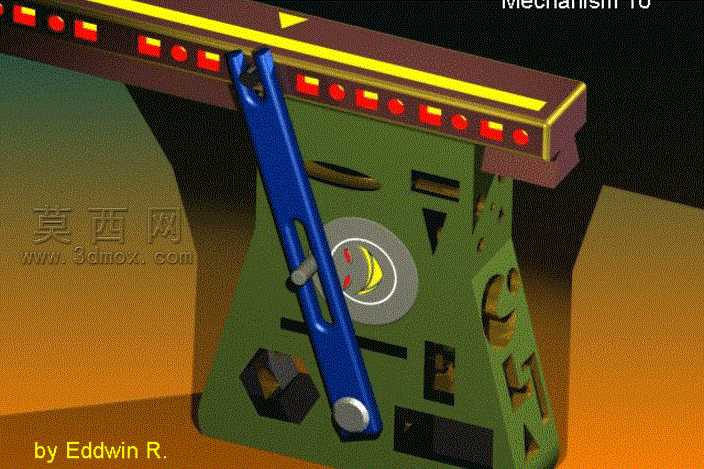

本作品为一款间歇式直线推送传动机构的三维建模设计成果，建模阶段采用自底向上的装配设计思路，首先完成各个基础零部件的独立建模：包含带导向滑槽的立式支撑基座、带长槽的蓝色传动摆杆、带定位销的偏心驱动轮、带等距定位凸点的水平推送滑台，以及配套的铰接销轴、限位挡边等细小结构件。建模过程中对各个配合面的尺寸公差做了合理预留，确保后续装配约束添加时无干涉报错，所有铰接位置的轴孔配合均采用间隙配合的参数设定，还原真实机械结构的运动余量。材质与渲染阶段，针对不同零部件的功能属性匹配了对应的材质表现：立式支撑基座采用军绿色哑光烤漆金属材质，表面做了轻微的做旧质感处理，还原工业设备常用的涂装效果；传动摆杆采用亮蓝色阳极氧化铝材质，突出运动部件的视觉辨识度；水平推送滑台采用棕褐色工程塑料搭配黄色警示条设计，滑台侧面的红色定位凸点采用半透明亚克力材质，模拟位置检测用的感应标识；偏心驱动轮上的标识采用黄色反光贴纸材质，提升整体渲染的真实感。结构设计上，该机构通过偏心轮的连续回转运动，驱动带滑槽的摆杆做定轴往复摆动，摆杆上端的拨叉结构与水平滑台的侧边配合，将摆杆的往复摆动转化为滑台的间歇式直线进给运动，滑台每完成一次固定步距的推送后会有短暂的停留间隙，可适配自动化生产线上的工件步进送料、工位转序等应用场景。建模过程中对机构的运动死点位置做了结构优化，通过调整摆杆滑槽的长度与偏心轮的偏心距，确保机构在整个运动行程内无卡滞，传动过程平稳无冲击，所有运动部件的运动轨迹均做了干涉检查，验证了结构设计的合理性。渲染输出阶段采用暖色调侧光打光方案，突出机构的立体结构与运动部件的轮廓，背景采用渐变橙黄色调，弱化无关元素的干扰，让观看者可以清晰观察到机构的核心传动逻辑与各个部件的配合关系。
