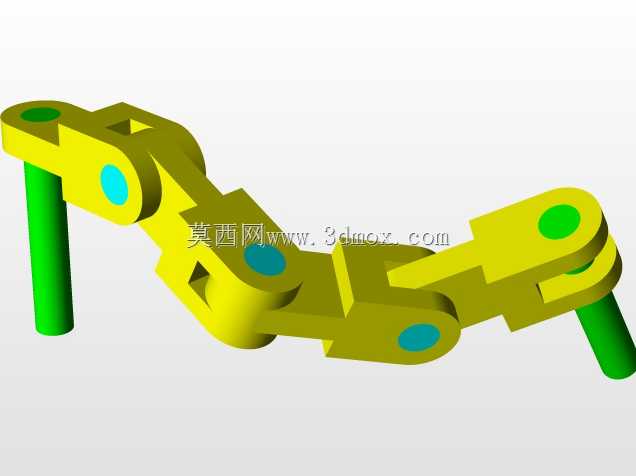

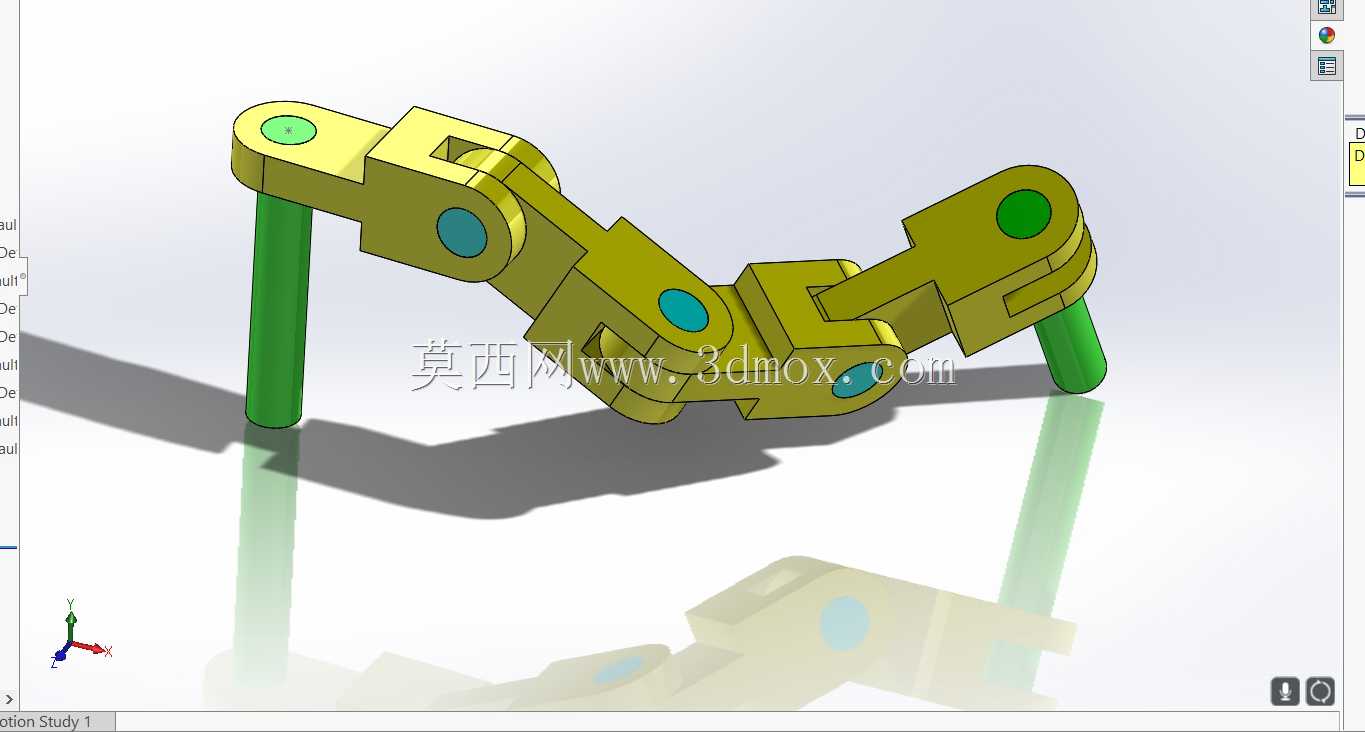

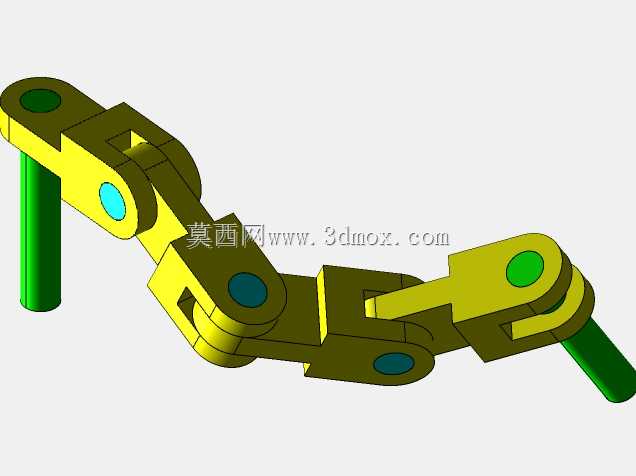

多节铰接式传动链条连接组件结构

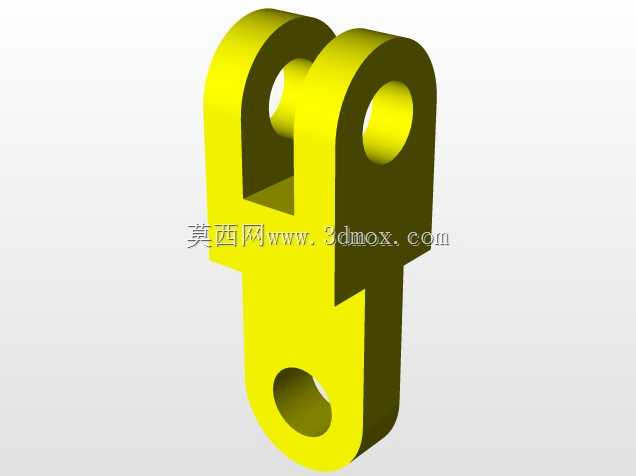

　　在各类链传动工况场景中，这类铰接式链条组件是传递动力、实现连续回转或直线牵引动作的核心基础构件，区别于标准制式的单节滚子链，该组件采用多节链板交错铰接的结构形式，可适配非标准传动路径下的动力传递需求，常见于非标自动化输送线、特种牵引设备、小型执行机构的动力输出端，能够在两轴中心距较大的传动场景下，保持稳定的动力传递效率，同时抵消一定范围内的安装同轴度误差。从实际功能特性来看，该组件每一节链板都通过销轴实现铰接连接，销轴两端设置限位结构防止工作过程中销轴窜动脱出，链板上预留的安装孔位可直接对接配套的拨杆、载具固定座或者牵引接头，无需额外加工转接结构，相邻链节之间的铰接间隙经过设计校核，既保证链条弯折过程中无卡滞，

　　又将回程间隙控制在传动精度允许的范围内，避免传动过程中出现明显的反向冲击。设计阶段首先需要明确传动路径的最小弯折半径，以此确定单节链板的有效长度与销轴的中心距，若链板节距设计过大，会导致链条在小半径弯折处出现多边形效应加剧的问题，增大传动过程中的振动与噪音，节距过小则会提升铰接点的加工装配难度，同时降低整根链条的整体抗拉强度。该组件的链板采用等强度结构设计，在销轴孔周边做了局部加厚处理，抵消铰接位置的应力集中问题，链板主体部分做了合理的减重挖除，在不降低结构强度的前提下减少组件整体自重，降低传动过程中的惯性负载。安装边界方面，组件两端的伸出销轴可直接插入对应安装座的定位孔内，销轴与安装孔采用间隙配合，

　　装配时可通过端部的挡圈或者顶丝实现轴向固定，安装时需要保证两侧铰接点的同轴度误差在允许范围内，避免链条运行过程中出现侧向偏磨，导致铰接点过早磨损失效。在实际设备运行过程中，这类链条组件不需要额外的复杂张紧结构，依靠自身铰接的柔性特性即可适应一定范围内的中心距波动，相比齿轮传动、同步带传动，它对恶劣工况的适应能力更强，在存在少量粉尘、碎屑的工作环境中，只要定期对铰接销轴位置加注润滑脂，即可保持长期稳定的运行状态。组件的铰接销轴采用耐磨材质处理，表面硬度满足长期往复摩擦的使用需求，链板与销轴的接触位置做了光滑倒角处理，避免装配和运行过程中出现应力割伤的问题。针对不同的负载需求，可通过调整链板的厚度、销轴的直径来改变整组组件的抗拉极限，

　　不需要改变整体的安装接口尺寸，能够实现同安装位下不同负载等级的快速替换，适配不同规格设备的传动需求。在输送类设备中使用时，可直接在链板的平面位置固定工装载板，实现工件的直线输送动作，在牵引类机构中使用时，可在组件末端连接执行端头，实现定行程的往复牵引动作，铰接结构的存在让组件可以绕过导向轮实现变向传动，拓展了机构的布局灵活性。
