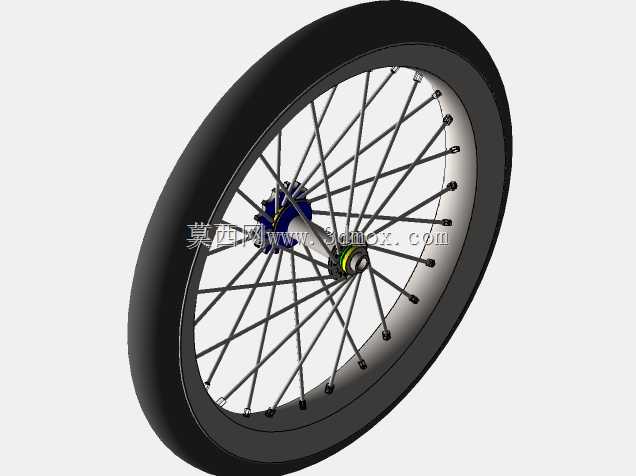

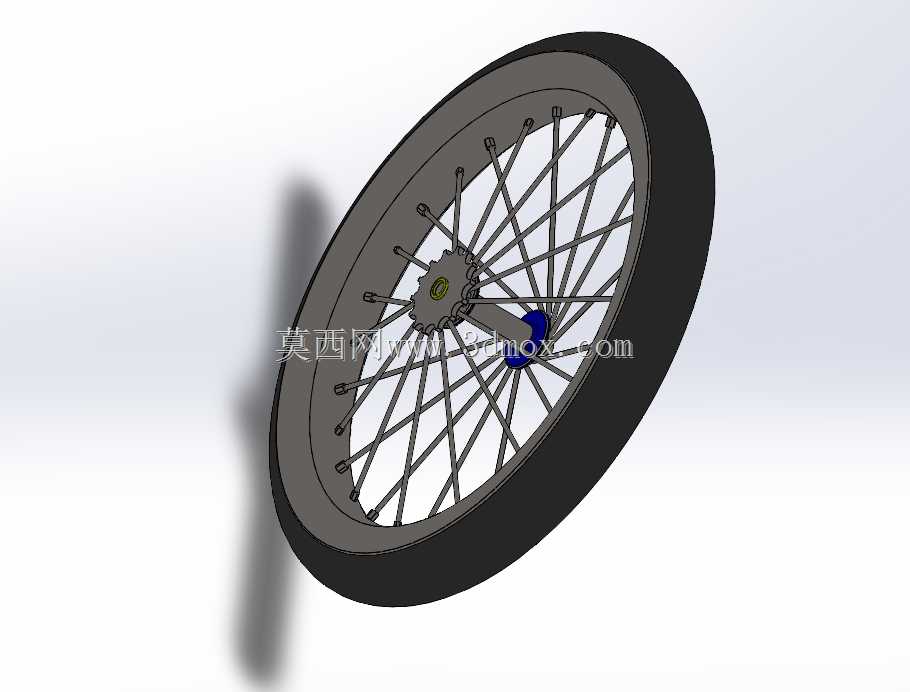

辐条式自行车后轮结构三维设计

　　日常通勤、山地越野、公路竞速等不同场景下的自行车轮组，后轮承担的载荷与传动功能远高于前轮，这套辐条式后轮结构的设计，完全围绕后轮的实际受力特性展开。轮组最外侧的橡胶轮胎安装位，轮辋边缘做了标准的钩边结构，适配常规 clincher 类型外胎，安装时胎唇可以完全卡入钩边槽内，充气后不会出现脱胎风险，轮辋的截面宽度匹配市面主流的26寸通勤车外胎规格，胎圈座的直径公差控制在0.2mm以内，避免充气后胎圈滑移导致的动平衡偏差。

　　轮辋与中心花鼓之间的辐条采用交叉编织的排布方式，每根辐条的端头都带有标准的辐条帽安装孔，装配时可以通过旋转辐条帽调整单根辐条的张紧力，整个轮组的辐条张紧力偏差控制在5%以内，避免骑行过程中出现轮组偏摆、辐条断裂的问题。辐条的排布角度经过受力优化，驱动侧的辐条切线角度更大，踩踏传动时的扭矩可以更均匀地分散到每根辐条上，不会出现单根辐条应力集中的情况，非驱动侧的辐条则兼顾垂直载荷的承载，过颠簸路面时的冲击载荷可以通过辐条的微小形变缓冲一部分，降低轮辋变形的概率。

　　中心的花鼓结构集成了轴承安装位与塔基安装接口，轴承位的同轴度公差控制在0.02mm以内，装配深沟球轴承后转动阻力极低，空转时的顺滑度可以满足日常通勤的使用需求，塔基位置预留了标准飞轮安装的花键结构，可以适配主流的卡式飞轮，传动扭矩通过花鼓壳体直接传递到辐条与轮辋上，动力传递路径直接，踩踏滞后量极小。花鼓的轴芯采用通孔设计，适配常规的快拆杆与实心轴两种安装方式，可以匹配不同开档尺寸的自行车后叉，安装时轮组的中心面与车架中心面的对齐偏差不超过1mm，避免骑行时出现偏磨、蹭碟的问题。

　　轮组的整体安装边界完全遵循民用自行车的通用尺寸规范，后轮的安装开档尺寸为135mm，适配绝大多数通勤车、入门山地车的后叉安装位，轮组的整体外径在装配标准外胎后为660mm左右，不会与车架后上叉、后下叉产生运动干涉，刹车边的位置做了平整加工，适配圈刹类型的刹车块，刹车时的接触面积均匀，制动过程不会出现异响、制动力不均的问题。

　　从实际应用场景来看，这类辐条式后轮的维护成本极低，单根辐条断裂后可以单独更换，不需要整体更换轮组，日常使用中只需要定期检查辐条张紧力、调整轮组偏摆即可，相比一体轮组的抗冲击能力更强，适合城市通勤、非铺装路面短途骑行等多种场景，轮辋的材质采用常规铝合金结构设计，在保证强度的前提下控制整体重量，整套轮组的重量控制在可接受范围内，不会额外增加骑行时的负担。设计过程中还考虑了轮胎拆装的便利性，轮辋的胎床深度做了优化，徒手就可以完成外胎的拆装，不需要额外的撬胎棒，日常补胎、更换外胎的操作门槛极低，普通用户不需要专业工具就可以完成维护操作。
