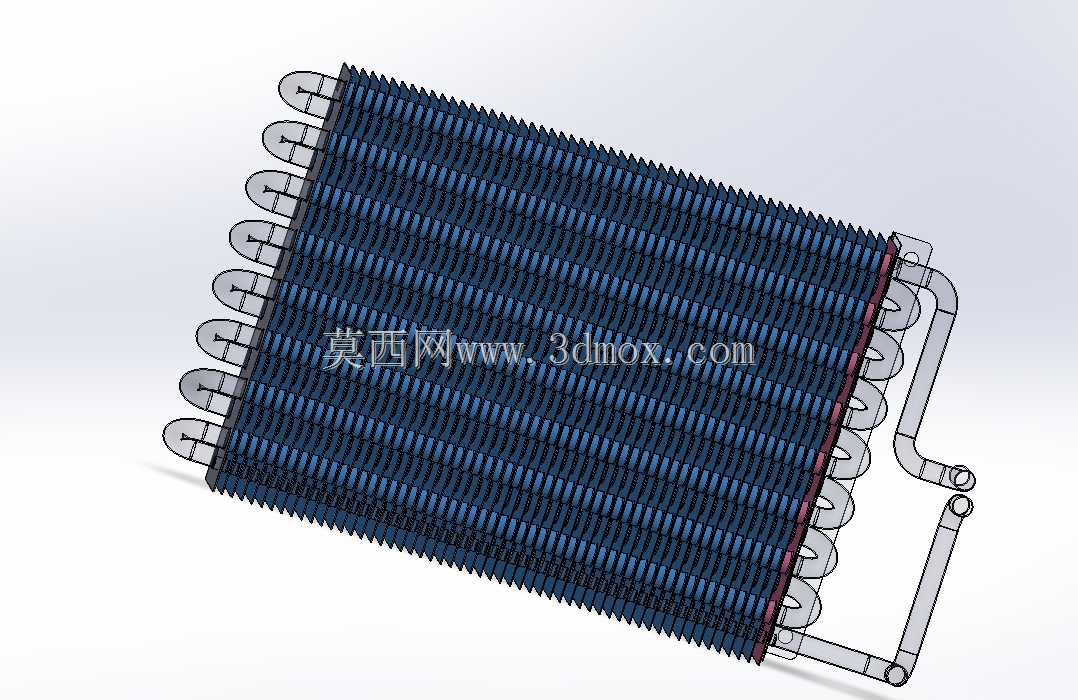

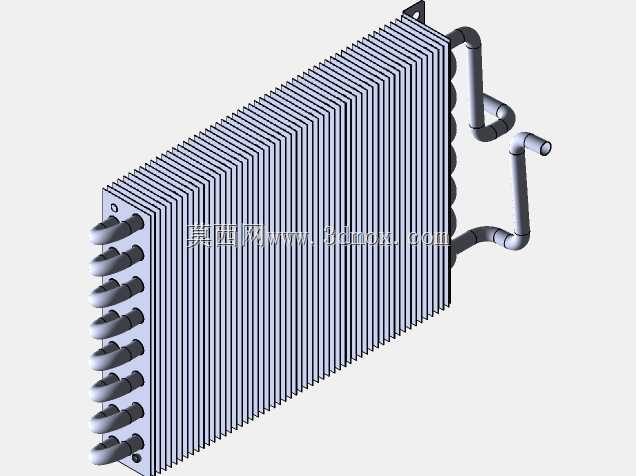

在暖通空调、商用制冷机组、小型热泵设备的热交换回路中,这类翅片管式换热组件是承担冷热介质能量传递的核心部件,不管是家用分体式空调的室内外机、冷链运输单元的制冷模组,还是工业恒温设备的温控回路,都需要依靠这类结构完成制冷剂与空气侧的热量置换,其结构设计的合理性直接决定整套系统的能效比、运行稳定性与长期使用寿命。从实际工程应用的场景来看,这类换热组件需要同时适配空气侧的流通阻力要求与制冷剂侧的耐压密封要求,设计过程中首先要明确安装边界的约束:常规家用1.5匹空调配套的同类型换热芯体,整体宽度控制在700-800mm区间,高度在450-550mm,厚度方向因为采用多排盘管排布,通常控制在25-45mm,预留出与风机蜗壳、
导流风罩的装配间隙,侧边的U型弯管位置要留出15-20mm的管路焊接操作空间,避免安装时与周边钣金支架产生干涉。结构设计上采用铝制翅片配合紫铜盘管的经典组合,翅片采用连续冲压成型的波纹开窗结构,每一片翅片上都预留与盘管外径匹配的翻边孔,组装时通过机械胀管工艺让紫铜盘管与铝翅片紧密贴合,消除接触热阻,保证盘管内制冷剂的热量能够快速传导到翅片表面,再通过流经翅片间隙的空气带走或者释放热量。盘管的回路排布采用多进多出的分流设计,根据制冷量的大小匹配2-4组分流回路,避免单回路流程过长导致制冷剂沿程阻力过大、换热效率衰减,侧边的U型弯管采用同材质紫铜管件焊接,焊接位置做圆滑过渡处理,减少制冷剂流动的局部阻力,
同时保证管路在长期冷热交变工况下的结构强度,避免应力集中导致的焊口开裂泄漏。翅片的片距设计需要结合使用场景调整,普通家用空调工况下片距控制在1.3-1.8mm,既保证足够的换热面积,又不会因为片距过小导致积尘堵塞、风阻快速上升;如果是应用在多尘、高湿的特殊工况,片距会适当放大到2.0-2.5mm,减少凝露挂灰对换热效率的影响,延长设备的维护周期。从功能实现的角度看,当换热组件作为蒸发器使用时,低温低压的液态制冷剂从分流头进入盘管内部,在流动过程中逐步蒸发汽化,吸收流经翅片的空气热量,让出风口送出冷风实现制冷;当作为冷凝器使用时,高温高压的气态制冷剂在盘管内流动,通过翅片将热量传递给流通的空气,制冷剂逐步冷凝为液态,完成放热过程。
设计过程中还要考虑空气侧的流场均匀性,翅片整体的排布要与风机的送风范围匹配,避免出现边角位置无风流通的换热死区,盘管两端的端板采用镀锌钢板冲压成型,既可以固定所有盘管与翅片的相对位置,又能作为整个换热组件的安装基准,端板上预留的安装孔位要与空调箱体的支架位置精准对应,装配时可以直接通过螺栓固定,不需要额外调整位置。另外在管路的进出端预留足够的接管长度,方便与系统的毛细管、四通阀等部件连接,接管位置做退火处理,降低装配时的管路应力,避免长期运行过程中因为振动导致的管路断裂。这类结构的换热组件相比其他形式的换热器,空气侧换热效率更高,结构紧凑重量轻,适合批量自动化生产,成本控制优势明显,同时在长期运行过程中可靠性高,即使出现个别位置的翅片倒伏,也不会对整体换热性能产生明显影响,维护难度低,是目前空气源热交换场景下应用最广泛的结构形式。建模过程中需要重点关注翅片翻边与盘管的配合尺寸,胀管后的过盈量控制在0.1-0.2mm,既保证贴合紧密,又不会因为过盈量过大导致盘管变形、内部流道截面积减小;翅片的开窗角度控制在25-30度,在引导空气流动、破坏边界层提升换热效率的同时,不会过度增加空气侧的流动阻力,匹配常规轴流风机或者贯流风机的风压特性,保证整机的送风噪音控制在合理区间。
