计算机处理器用七叶轴流冷却扇结构设计

　　在消费级与工业级计算机硬件的散热体系中，处理器顶部的风冷散热风扇是直接决定热交换效率的核心执行部件，这类轴流风扇的设计逻辑完全围绕处理器的热功耗特性展开，区别于电源内置风扇、机箱风道风扇的工况边界，CPU冷却扇需要在极小的轴向安装空间内，实现定向的风压输出与稳定的长周期运转。从实际应用场景来看，这类风扇直接装配在塔式风冷散热器或者下压式散热器的鳍片组上方，部分薄型ITX机箱的下压式散热方案中，风扇甚至会直接贴近处理器顶盖周边的供电散热片，这就要求扇叶的叶型设计必须兼顾中心区域与边缘区域的气流分配，避免出现中心区域气流弱、边缘紊流大的问题。

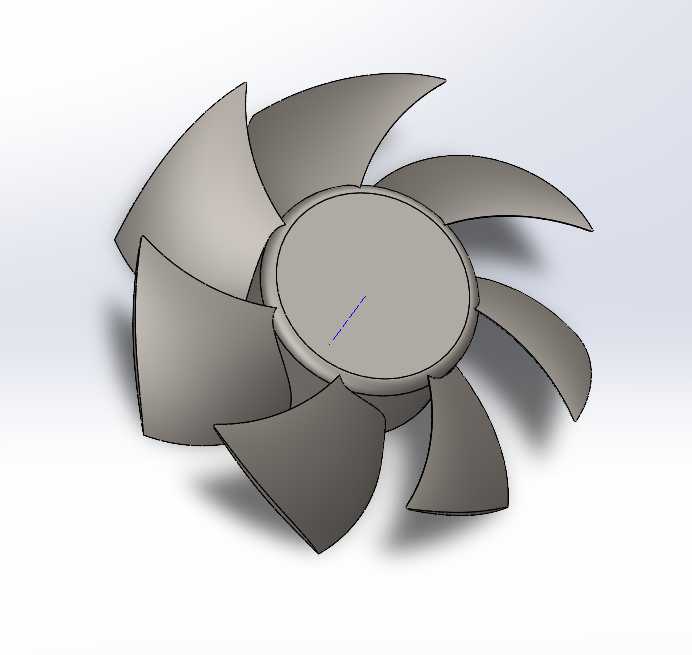

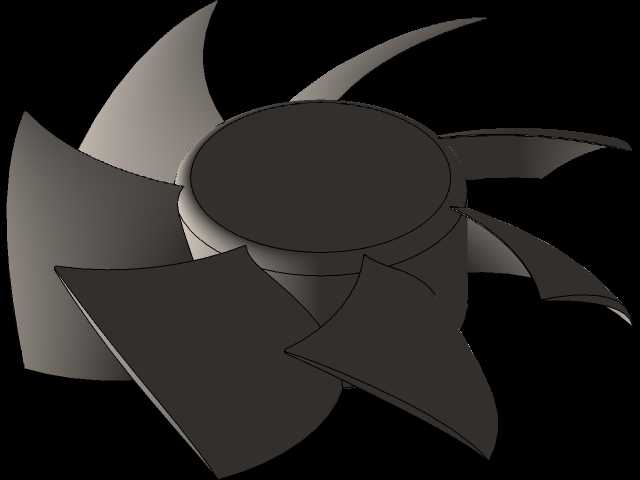

　　本次设计的七叶轴流风扇，在叶轮的叶型曲率上做了针对性的优化，每一片扇叶从叶根到叶梢的扭转角采用渐变式设计，叶根位置的安装角更大，能够在轮毂转动时快速带动中心区域的空气流动，避免轮毂正下方出现气流死区，而叶梢位置的安装角逐步收窄，同时叶梢边缘做了切角处理，能够减少扇叶高速转动时叶梢与静止空气的切割噪音，同时降低叶梢涡流带来的风压损失。扇叶的数量选择七叶而非常见的九叶或者五叶，是平衡风量与静音表现的结果：五叶扇虽然同转速下风阻更小、转速上限更高，但气流脉动大，低速转动时的风噪更明显；九叶扇虽然气流更平顺，但同转速下风阻更大，对驱动电机的扭矩要求更高，七叶结构刚好在两者之间找到平衡点，能够在常用的1200-2500转转速区间内，输出足够的静压穿过密集的散热鳍片，同时将转动噪音控制在可接受的范围内。

　　从安装边界来看，这款风扇的轮毂直径占整体扇叶外径的比例控制在32%左右，轮毂内部预留了标准的直流无刷电机安装位，适配常规的40mm、60mm、80mm、90mm、120mm等主流CPU散热风扇的安装孔距，扇叶的轴向厚度控制在15mm以内，能够兼容绝大多数塔式散热器的扣具安装空间，不会出现扇叶蹭到散热鳍片或者内存马甲的问题。扇叶的材质设计上默认采用玻纤增强PBT材质，这种材质的热变形温度超过150摄氏度，能够长期在处理器周边的高温环境下保持结构强度，不会因为长期受热出现扇叶变形、动平衡失效的问题，同时材质本身的自润滑特性较好，即使在没有额外做表面处理的情况下，也能减少空气中的粉尘附着在扇叶表面，避免长期使用后因为积尘导致动平衡偏移、转动噪音增大。

　　在功能特性上，这款风扇的气流方向设计为轴向吸风、向下直吹，能够将处理器顶盖传导到散热鳍片上的热量快速带出，顺着鳍片之间的风道向四周扩散，配合机箱的整体风道形成完整的热交换循环。扇叶的动平衡精度按照G2.5级的标准设计，在扇叶的注塑成型阶段就通过模具精度控制减少初始不平衡量，后期装配时还可以通过轮毂上的平衡块做微调，确保风扇在最高转速下运转时不会出现明显的振动，避免振动传递到散热器底座、再传导到主板上，导致主板出现元器件虚接或者共振异响的问题。

　　从设计思路的层面来说，这类CPU冷却风扇的设计不能只追求单一的风量参数，必须结合实际的安装工况做匹配：比如下压式散热使用的风扇，需要更大的中心区域风量，能够覆盖处理器周边的供电模块与内存区域；而塔式散热使用的风扇，需要更高的静压，能够让气流完全穿透密集的铝制或者铜制鳍片，避免气流从鳍片组的四周逸散，降低热交换效率。这款七叶扇的叶型曲率经过多次流体仿真调整，在扇叶的前缘位置做了小幅度的上翘处理，能够提前引导气流进入扇叶的做功区域，减少进气端的紊流，而扇叶的后缘位置做了锯齿状的修型，能够打散扇叶尾部的大尺度涡流，将大涡流拆解为多个小涡流，降低涡流破裂时产生的噪音，同时减少能量损失。

　　在实际的选型应用中，这类风扇可以根据不同的热功耗等级匹配不同的转速区间，比如适配65W及以下热功耗处理器时，可以搭配低转速的静音电机，将转速控制在1500转以内，就能满足散热需求，运行噪音可以控制在20分贝以下，几乎不会影响日常使用；如果是适配125W及以上的高功耗处理器，就可以搭配高转速的电机，最高转速可以提升到3000转，输出足够的风压带走高负载下的处理器热量，即使是长时间满负载运行，也能将处理器的温度控制在合理区间内。另外，扇叶的轮毂与电机转轴的配合位置设计了防松结构，能够避免风扇长期正反转切换（部分支持智能启停的风扇会在低温下停转，温度升高后重新启动）时出现扇叶松动的问题，提升长期使用的可靠性。
