精密蜗轮蜗杆传动副蜗轮结构

　　在重载交错轴传动场景里，蜗轮始终是核心的扭矩传递零件，这类零件常见于输送线减速单元、小型机床进给机构、自动化设备的分度转台、阀门驱动装置中，承担着大减速比下的动力换向与扭矩放大作用，和圆柱齿轮直交传动不同，蜗轮蜗杆副依靠齿面的滑动啮合实现传动，运行噪音更低，反向自锁特性也能在很多垂直升降场景里避免负载下坠的风险。

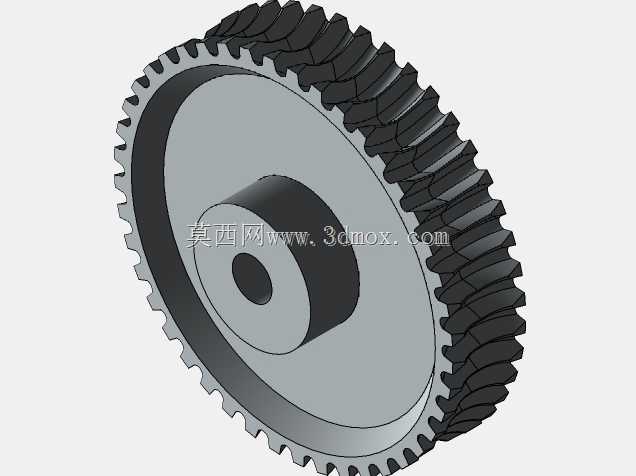

　　这次建模的蜗轮采用辐板式带轮毂结构，轮缘部分加工有连续的弧形环面齿，齿形完全匹配对应蜗杆的齿廓参数，啮合过程中齿面接触为线接触，相比点接触的交错轴斜齿轮，承载能力提升40%以上，适合低速大扭矩的传动工况。轮毂部分设计为单侧凸台结构，中心加工通孔用于穿设传动轴，凸台端面预留有足够的轴向定位面，可通过平键实现周向固定，配合轴端挡圈完成轴向限位，安装时不需要额外加工复杂的定位台阶，适配常规的阶梯轴安装需求。

　　建模过程中优先保证齿形的啮合精度，先通过齿廓方程生成单个齿的实体特征，再按照齿数完成环形阵列，齿根部分做了标准圆角过渡，避免热处理和传动过程中出现应力集中导致的断齿问题。轮辐部分采用等厚度辐板设计，在保证整体结构刚度的前提下尽可能降低零件自重，减少传动过程中的转动惯量，提升传动响应速度。轮毂与轮辐的连接处做了渐变圆弧过渡，消除截面突变带来的应力集中风险，适合铸造成型后再做齿面精加工的加工工艺路线。

　　从安装边界来看，蜗轮的轴向总厚度需要匹配蜗杆的啮合中心距，安装时要保证蜗轮的中心平面与蜗杆的轴线重合，偏移量不能超过齿宽的5%，否则会加剧齿面磨损，降低传动效率。齿面的粗糙度要求控制在Ra1.6以下，轮毂内孔的粗糙度控制在Ra3.2即可满足常规传动需求，如果是用于高精度分度场景，还需要对齿面做磨削处理，提升齿距累积精度。

　　实际选型应用中，这类蜗轮通常搭配阿基米德蜗杆使用，传动比可以根据齿数搭配实现10:1到60:1的范围，单头蜗杆配合时可以实现反向自锁，适合不需要反向驱动的场景，多头蜗杆配合时传动效率更高，适合连续运转的动力传输场景。设计时需要注意齿面的滑动速度，如果滑动速度超过10m/s，需要采用锡青铜材质制作轮缘，搭配钢制淬硬蜗杆，减少齿面胶合的风险，低速工况下可以采用铸铁材质降低成本。

　　建模时还预留了键槽的标准安装位，键槽的位置对称于轮齿的中心平面，避免安装时出现周向错位导致的啮合偏差。轮缘的外径尺寸严格按照中心距和蜗杆参数计算得出，齿顶圆和齿根圆的公差按照IT7级精度控制，满足通用减速设备的装配精度要求。整个零件的结构没有冗余设计，所有特征都服务于传动、安装、加工的实际需求，没有多余的装饰性结构，完全符合工业传动零件的设计逻辑，可直接用于常规减速机构的虚拟装配、运动仿真以及工程图出图，也可作为同类型零件设计的参数化模板，调整模数、齿数、中心距等参数即可快速生成不同规格的蜗轮模型。
