法兰连接式三通管道接头三维设计

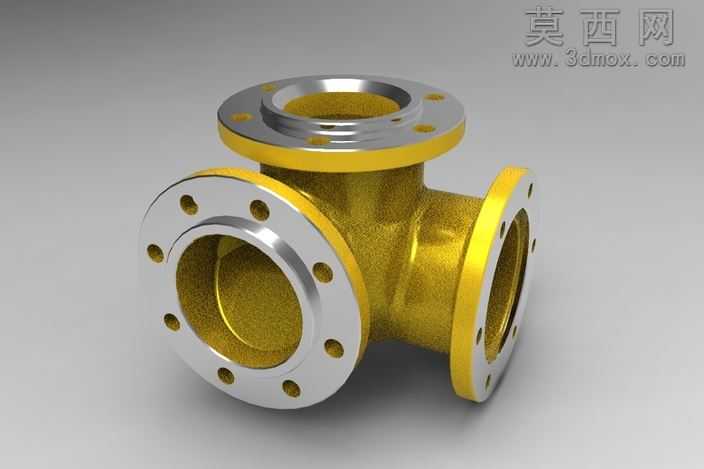

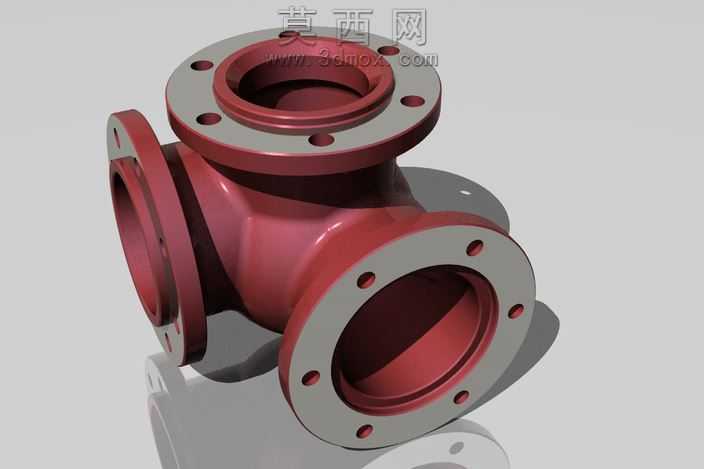

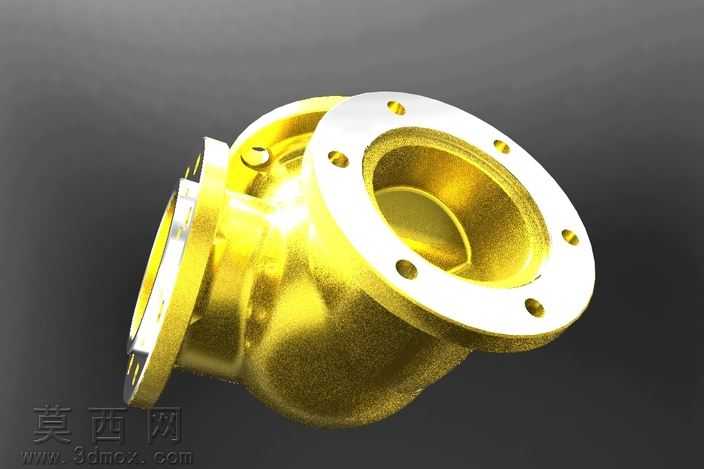

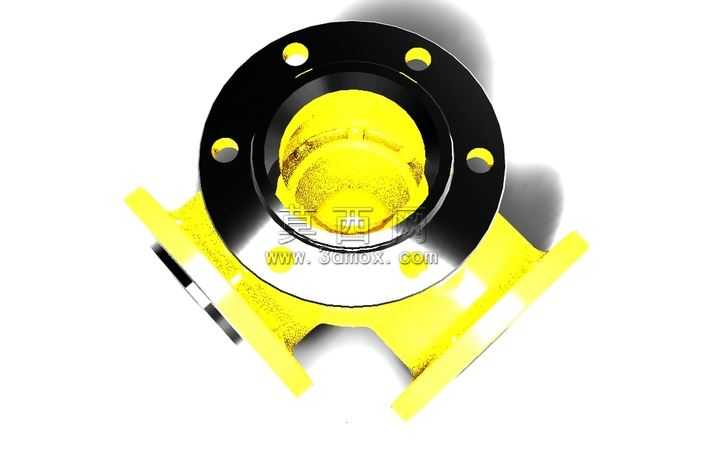

本模型为法兰连接式三通管道接头，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循管路连接件的通用尺寸规范，对三个连接端口的法兰盘进行精准参数化绘制，逐一还原法兰盘上的螺栓通孔位置、孔径、分布圆直径以及密封面的台阶结构，确保各端口的连接尺寸符合行业通用装配标准，可直接用于管路系统的装配模拟验证。模型采用实体建模方式构建整体结构，主体为等径三通的腔体结构，三个连接端口轴线两两垂直且交汇于同一腔体中心，腔体内部流道做平滑过渡处理，避免直角结构造成的流体阻力过大问题，建模时对内外壁的壁厚进行统一参数控制，保证管件的结构强度符合常规承压管路的使用要求。材质渲染阶段，对法兰密封面部分赋予金属银灰色不锈钢材质，还原金属切削加工后的哑光金属质感，对主体管道外壁赋予金黄色涂装金属材质，模拟工业管件常用的防腐涂层效果，通过调整材质的粗糙度、反射率参数，区分加工面与涂层面的视觉差异，同时在法兰与主体衔接位置做细微的倒角处理，还原真实加工工艺的结构细节，渲染输出时采用柔和的工业产品布光方式，清晰展现模型的结构层次与材质差异。设计过程中重点考量了三通接头的装配适配性，所有法兰连接面的平面度、螺栓孔的位置度均按照实际加工公差要求进行建模约束，既保证模型外观的写实度，也具备实际工程参考价值，可用于管路系统的布局演示、装配干涉检查以及相关产品的结构设计参考，模型的各部分结构均做独立特征建模，支持后续对管径、法兰规格、壁厚等参数进行调整修改，适配不同使用场景下的三通管件设计需求。
