可弯曲移动线缆防护拖链结构设计

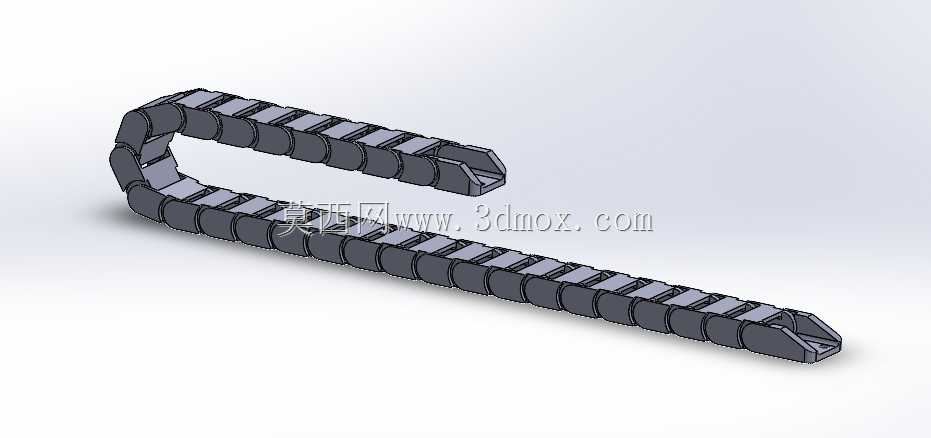

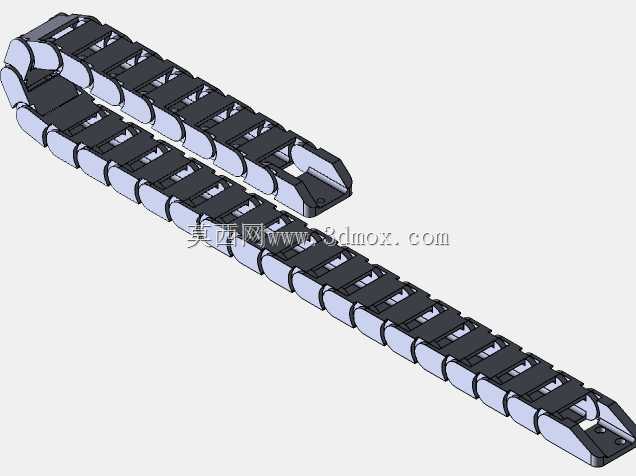

　　在各类存在往复直线或曲线移动动作的工业设备布线场景中，线缆、油管、气管等柔性管线的防护一直是结构设计阶段需要重点考量的环节，这类管线如果直接裸露在设备运动区域，很容易在长期往复位移中出现磨损、拉扯断裂、被运动部件剐蹭卡滞的问题，轻则导致设备信号中断、气液供给失效，重则引发设备停机甚至安全事故，而这类可随运动轨迹同步弯曲位移的线缆防护拖链，正是为解决这类布线防护需求设计的结构件。这款拖链采用多节链节串联铰接的结构形式，每一节链节都设置有独立的线缆容纳腔，相邻链节之间通过铰接结构实现限定角度的相对转动，整串拖链串联完成后，可以在设计允许的弯曲半径范围内随设备移动端的位移轨迹灵活弯折，既可以对内部穿行的各类柔性管线形成全行程的封闭防护，

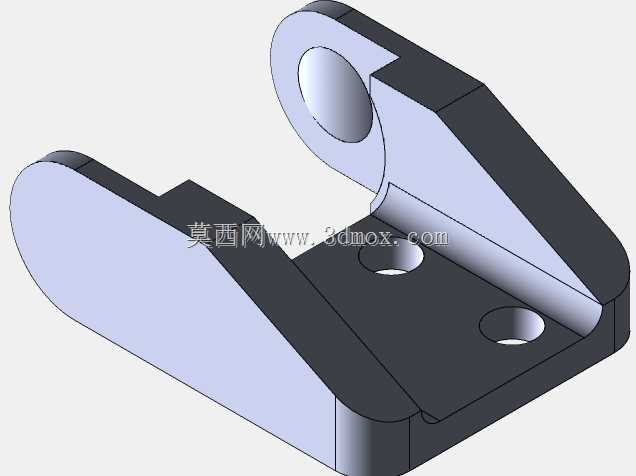

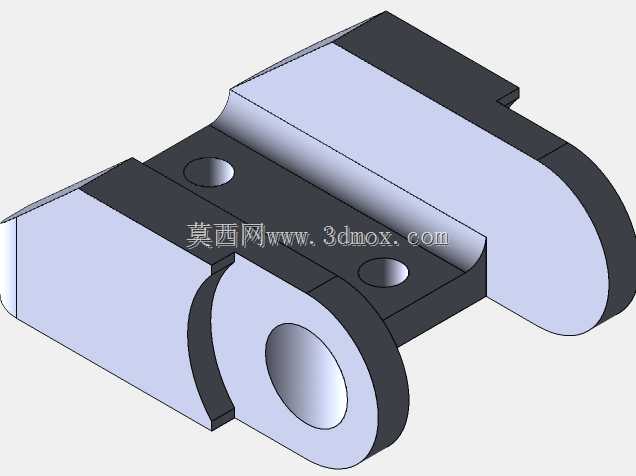

　　避免管线直接接触设备的运动构件、加工碎屑、外界油污粉尘，也能对管线的位移轨迹形成规整约束，避免多根管线在往复运动中出现互相缠绕、拉扯错位的问题。从实际应用场景来看，这类拖链广泛适配3D打印设备的运动轴布线、自动化生产线的移动工位布线、机床的移动刀架布线、检测设备的移动探头布线等多种存在相对位移的设备结构中，尤其是在行程较长、往复运动频率较高的工况下，拖链的防护作用会体现得更为明显。在设计这款拖链的结构时，首先需要明确的是单节链节的铰接转动角度限制，转动角度的设置直接决定了拖链整体的最小弯曲半径，这个参数需要结合内部穿行管线的最小允许弯曲半径来确定，避免拖链弯折时内部管线出现过度弯折导致线芯折断、气液管路通径变小甚至堵死的问题；其次是链节内部容纳腔的尺寸设计，需要根据实际需要穿行的管线总数量、单根管线的最大外径来预留足够的容纳空间，同时要在腔体内预留一定的余量，避免管线在拖链弯折过程中被挤压磨损，针对不同直径的管线，还可以在腔体内加装分隔筋条，将不同类型的管线分隔排布，减少管线之间的互相摩擦。从安装边界的角度来看，拖链的两端分别设置有固定端和移动端连接结构，固定端一般安装在设备的静止基座上，移动端则与设备上做往复运动的部件连接固定，安装时需要保证拖链的弯曲段处于水平平面内，避免出现侧向扭曲的情况，否则会大幅增加拖链运动时的阻力，加剧铰接位置的磨损，缩短拖链的整体使用寿命；拖链的悬空长度也需要结合链节本身的结构强度来确定，如果设备行程较长，

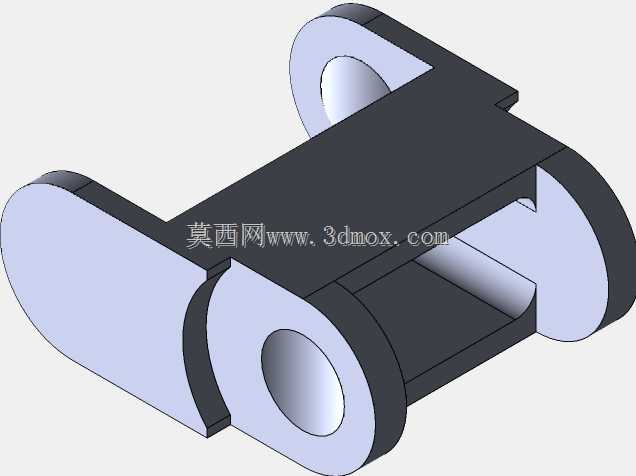

　　拖链悬空长度超出链节的承重范围，就需要在拖链的运动路径上加装支撑导向槽，避免拖链在运动过程中出现下塌、卡滞的问题。这款拖链的链节采用对称式结构设计，相邻链节的铰接位置设置有定位卡扣，组装时不需要额外的紧固件就可以完成多节链节的串联拼接，后期如果某一节链节出现磨损损坏，也可以单独拆卸更换，不需要整串拖链全部报废，能够有效降低设备的后期维护成本；链节的上下盖板采用可开合的结构设计，在布设管线的时候可以直接打开盖板将管线放入容纳腔，不需要从拖链的端部逐根穿入，大幅提升了设备组装阶段的布线效率，后期维护更换管线时也不需要拆解拖链的两端连接结构，操作更为便捷。在材料选择上，这类拖链一般会选用耐磨性能较好的工程塑料注塑成型，本身自重较轻，

　　运动时的惯性小，不会给设备的运动轴带来过多的额外负载，同时工程塑料本身具备较好的耐油污、耐粉尘性能，在机加工车间、3D打印工作室这类存在少量油污、粉尘的工况下也能长期稳定工作，不会像金属材质拖链那样容易出现锈蚀、铰接位置卡滞的问题。针对不同的运动速度工况，这款拖链的铰接位置还可以做间隙优化调整，在低速运动场景下可以适当减小铰接间隙，降低拖链运动过程中的晃动量，提升布线的规整度；在高速往复运动的场景下，可以适当放大铰接间隙，同时在铰接位置添加耐磨润滑结构，降低链节之间的摩擦阻力，减少高速运动时的振动和噪音。需要注意的是，在布设内部管线的时候，不能将管线完全拉直绷紧，需要根据拖链的弯曲行程预留足够的长度余量，避免拖链运动到极限弯曲位置时管线受到额外的拉扯力，同时要保证管线在容纳腔内可以随拖链的弯折产生小幅的相对位移，不能将管线与拖链的链节完全固定死，否则长期往复运动后管线很容易在固定位置出现疲劳断裂。
