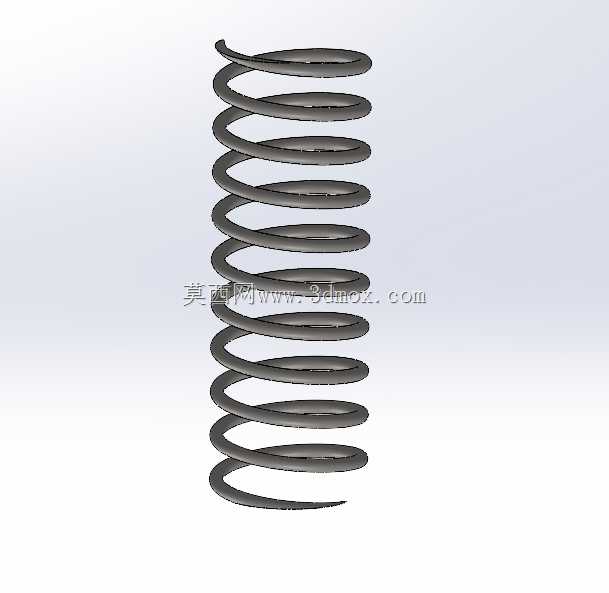

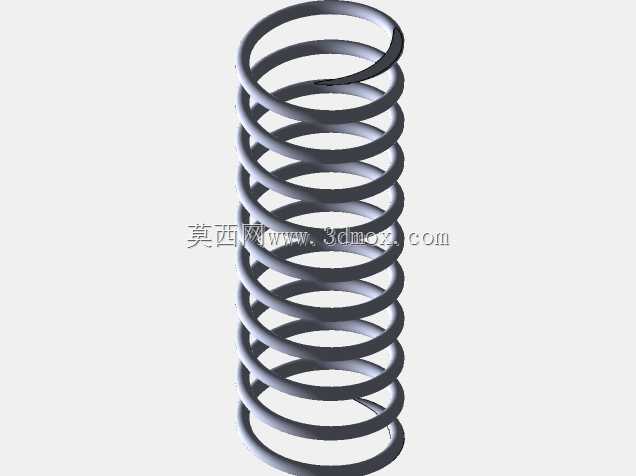

等节距圆柱螺旋压缩弹性构件

　　这类圆柱螺旋压缩弹簧是机械结构里最常用的弹性储能、缓冲吸振元件，从日常的家电开合结构，到工业产线的工装夹具、自动化设备的缓冲限位，再到重型机械的减振模组，几乎所有需要提供复位力、缓冲冲击力、维持预紧载荷的场景都能见到它的身影。在实际设备运行中，它的核心作用是在外加载荷作用下发生轴向压缩变形，储存弹性势能，当外载荷撤除后能够快速复位，同时可以吸收冲击过程中的动能，避免刚性碰撞对设备结构造成损伤，比如在自动化输送线的挡停机构里，它能缓冲工件到位的撞击力，在阀门的启闭结构里，它能提供稳定的复位预紧力保证密封面贴合，在小型冲压工装的卸料结构里，它能提供均匀的顶出力把冲压完成的工件从模具型腔里推出。

　　设计这类压缩弹簧的时候，首先要匹配安装空间的边界约束，确定弹簧的中径、线径和自由高度，要保证在最大压缩量下，弹簧的圈与圈之间还保留有合理的间隙，避免压并时产生额外的刚性冲击，同时要校核弹簧的切应力，确保在额定工作载荷下不会发生永久塑性变形，还要考虑弹簧的旋向，当嵌套使用双层弹簧的时候，内外层弹簧的旋向需要相反，避免工作过程中发生卡滞。弹簧的两端通常会做并圈磨平处理，保证端面和弹簧轴线垂直，这样安装的时候两端支撑面可以均匀受力，避免偏载导致弹簧弯曲失稳，有效提升弹簧的工作寿命。

　　从安装适配的角度来说，这类弹簧通常配套导杆或者套筒安装，导杆的直径要比弹簧内径小一定的间隙，套筒的内径要比弹簧外径大合理的公差范围，避免弹簧压缩变形过程中和导向件发生摩擦磨损，同时要控制弹簧的长径比，当长径比过大的时候，需要额外增加导向结构防止压缩过程中出现侧弯变形。在选型匹配的时候，要根据实际工况的载荷行程曲线来确定弹簧的刚度，刚度偏大的话会导致需要的驱动力过大，刚度偏小的话则无法提供足够的复位力或者缓冲能力，同时还要结合工作环境的温度、腐蚀情况选择对应的弹簧材料，常规工况下常用碳素弹簧钢丝，有腐蚀环境的场景可以选择不锈钢丝，高温工况则要选用合金弹簧钢材料。

　　在实际装配过程中，要保证弹簧两端的支撑面平整，没有飞边毛刺，预压量要控制在合理范围，通常预压量要大于弹簧最大工作行程的10%，避免设备运行过程中弹簧出现松动移位，同时要定期检查弹簧的变形情况，如果发现弹簧出现自由高度降低、端面倾斜、表面裂纹等情况，要及时更换，避免失效导致设备故障。这类弹簧的结构虽然简单，但是参数匹配是否合理直接影响整个机构的运行稳定性，很多设备出现的复位不到位、缓冲异响、预紧力不足等问题，往往都是弹簧参数选型不当导致的，在三维建模过程中，需要准确还原螺旋升角、线径、中径、有效圈数、并圈圈数以及端部磨平的结构，这样后续做机构运动仿真的时候，才能准确模拟弹簧的压缩变形过程，验证机构的运动行程和受力情况是否符合设计要求，避免后续加工装配的时候出现干涉或者载荷不匹配的问题。
