拖车后桥带轮组与挡泥板结构设计

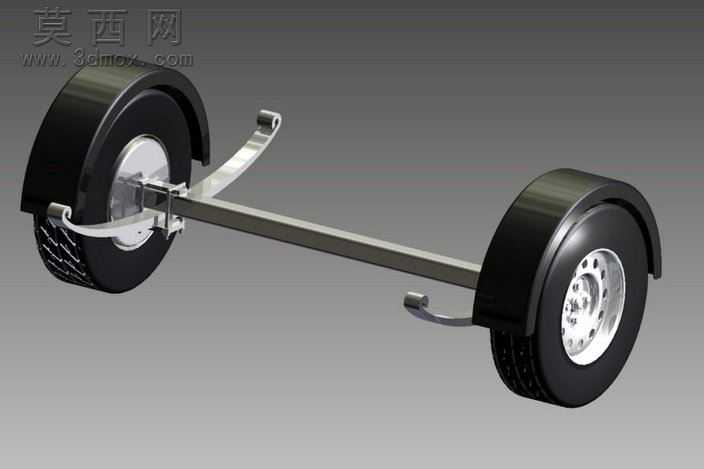

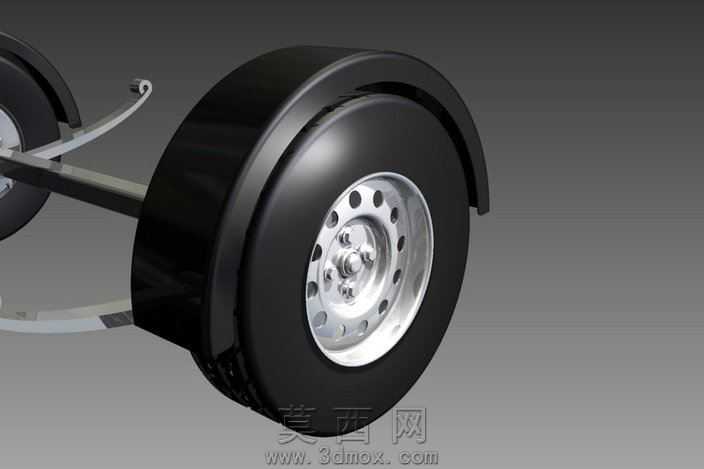

本模型为拖车尾部行走承载桥总成，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循拖车行走部件的装配逻辑与尺寸匹配关系，保证各零件间的装配约束符合实际机械装配规范。模型主体包含一体化成型的钢制车桥轴体，轴体两端通过轮毂连接结构装配橡胶轮胎与金属轮毂，轮胎表面还原了真实的防滑胎纹细节，轮毂采用多螺栓孔的钢制轮毂结构，还原了商用拖车车轮的紧固连接形式。车桥上方配置弧形黑色挡泥板，挡泥板通过金属支架与车桥主体刚性连接，支架采用弯折成型的金属构件，还原了实际生产中的钣金弯折工艺特征，挡泥板曲面完全贴合轮胎外侧轮廓，可有效阻挡行驶过程中轮胎带起的泥水飞溅。车桥与车架连接部位设计了弧形板簧挂载结构，该结构为拖车悬挂系统的核心连接点位，建模时还原了板簧挂载位的弧形接触面与连接销孔结构，可适配常规拖车的钢板弹簧悬挂安装需求。材质渲染阶段，车桥轴体与金属支架采用哑光金属钢材质，还原热轧钢材的表面质感；轮胎采用高阻尼黑色橡胶材质，调整材质粗糙度参数还原橡胶的哑光防滑表面特性；挡泥板采用硬质工程塑料材质，添加细微的颗粒质感模拟注塑件的表面效果；轮毂采用抛光金属材质，通过环境反射效果突出金属轮毂的光洁质感。整体设计围绕拖车尾部行走系统的实用功能展开，在保证结构强度符合拖车承载需求的前提下，优化了各部件的安装空间布局，避免部件间出现运动干涉，可直接用于拖车行走系统的结构验证、装配教学或改装方案参考，模型各零件均为独立可编辑实体，支持后续的参数调整与结构优化。
