8齿可改齿数HTD8M同步带轮结构设计

　　在轻工自动化输送、小型包装设备传动、3D打印设备进给机构这类对传动同步性有要求的场景里，HTD8M圆弧齿同步带轮是应用频次极高的传动部件，区别于平带传动的打滑问题、齿轮传动的严苛中心距要求，这类带轮靠齿形啮合传递扭矩，既能保证精准的传动比，又能适配一定范围的中心距安装偏差，日常维护难度远低于链条传动。这次建模的8齿规格带轮，属于小直径同步带轮范畴，设计之初首先要匹配HTD8M齿型的标准齿廓参数，齿顶圆弧、齿根过渡圆角、齿侧夹角都严格遵循圆弧齿同步带轮的啮合要求，避免运行中出现爬齿、跳齿问题，同时特意做了可参数化调整齿数的建模逻辑，只要修改对应参数就能快速生成不同齿数的同规格带轮，不用重复绘制齿形特征，

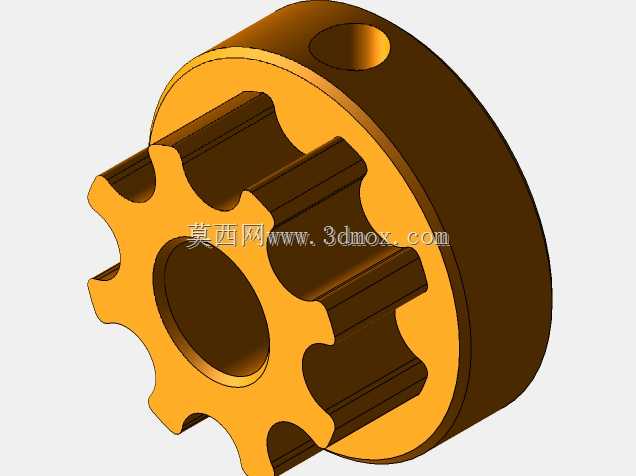

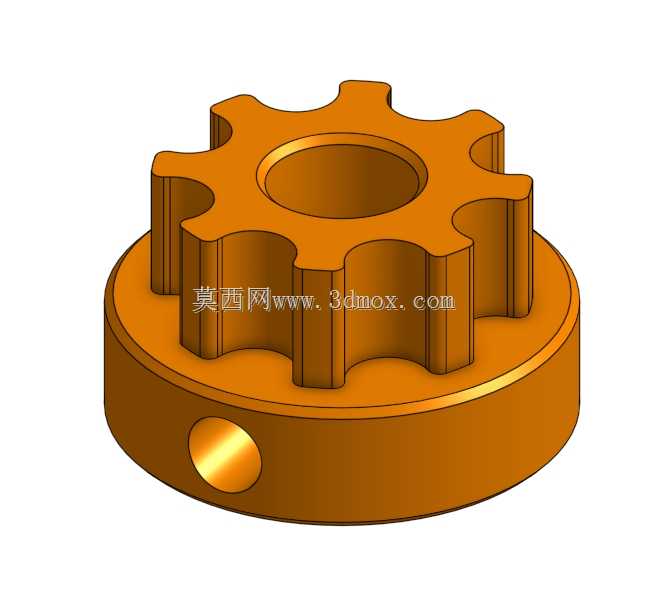

　　能大幅缩短同系列传动件的设计周期。从结构上看，这个带轮采用带挡边的一体式结构，底部的圆盘挡边直径略大于带轮齿顶圆直径，能防止同步带在运行过程中发生轴向窜动脱落，不需要额外加装挡圈零件，减少了装配环节的零件数量。轮毂部分做了通孔设计，可根据实际安装的轴径需求加工键槽或者顶丝孔，轮缘侧面预留的径向小孔就是为安装顶丝预留的结构位置，装配时可以通过顶丝锁紧传动轴，传递扭矩的同时限制带轮与轴的相对轴向位移，适合小扭矩传动场景的快速装配需求。设计过程中首先确定了齿形的基准参数，8M齿型的节距为8mm，8齿对应的节圆直径可以通过节距与齿数的关系计算得出，齿顶圆、齿根圆的尺寸都基于节圆参数做对应偏移，保证齿形与标准8M同步带的齿槽完全贴合，

　　啮合时齿面接触应力分布均匀，不会出现局部应力集中导致的齿面过早磨损。建模时先绘制带轮的基体旋转轮廓，通过旋转特征生成带轮的整体基体，再绘制单个齿的齿廓草图，通过圆周阵列生成全部轮齿，之后对齿根位置做圆角过渡处理，消除加工时的应力集中点，最后绘制侧面的顶丝安装孔、底部挡边的倒角特征，所有特征都做了参数化关联，修改齿数参数时，轮齿阵列数量、节圆直径、齿顶圆直径、挡边直径都会同步更新，不会出现特征报错的问题。从安装边界来看，这个带轮的轴向总厚度包含挡边部分，安装时需要预留足够的轴向空间，避免挡边与设备机架或者其他传动零件发生干涉，径向尺寸方面，因为是8齿小直径带轮，包角需要满足同步带传动的最低要求，设计选型时如果中心距过小，

　　要注意验算小带轮的包角是否达标，避免传动能力不足。这类小齿数同步带轮通常用在传动比要求较大的紧凑传动场景里，比如小型桌面设备的动力传输、自动化料仓的进给传动，因为齿数少，相同传动比下可以缩小从动轮的尺寸，让整体传动结构更紧凑。建模时特意还原了实际加工的工艺细节，比如轮齿端面的倒角、挡边外圆的倒角，这些细节在实际加工中是必备的工序，既能去除加工毛刺，也能避免装配时划伤操作人员或者同步带的带基，顶丝孔的位置做了沉孔处理，保证顶丝拧紧后不会突出轮缘表面，防止运转时发生剐蹭。在实际选型应用中，这类可调整齿数的参数化模型能适配不同的传动比需求，比如需要调整传动速度时，只要修改带轮齿数就能快速得到对应的三维模型，直接用于工程图导出或者装配仿真，不用重新从零开始建模，对于做非标自动化设备设计的工程师来说，能节省大量的通用件建模时间，把精力放在核心的机构设计上。另外，齿形的建模精度直接影响后续的装配仿真准确性，所以在绘制齿廓时严格按照标准齿形参数做约束，没有随意简化齿形的圆弧过渡，保证模型导入装配体后，和同步带的啮合状态和实际运行状态一致，做运动仿真时不会出现干涉报错，能真实反映传动过程中的齿面接触情况。
