HTD8M圆弧齿同步带轮变齿结构设计

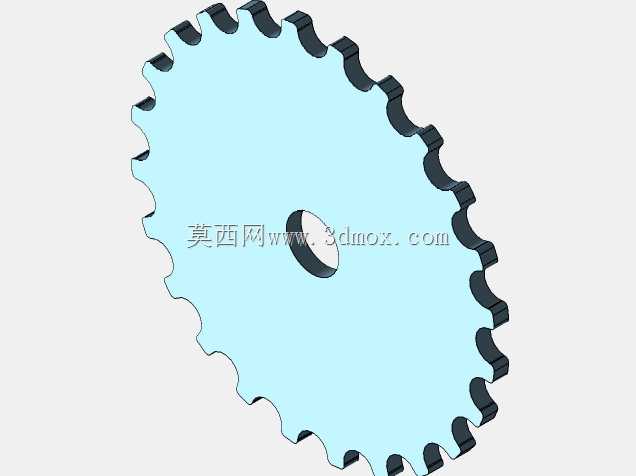

　　这次设计的变齿结构HTD8M滑轮，核心是针对常规等齿同步带轮在特定安装偏心工况下容易出现的跳齿、带齿磨损不均问题做的结构优化，建模过程中先确定了带轮的基准节圆直径，所有齿形参数都严格贴合HTD8M的齿廓标准：节距8mm，齿顶圆弧、齿根圆弧的曲率半径都按照啮合受力的分布做了匹配，保证和标准8M同步带啮合时不会出现齿侧干涉。变齿部分的设计没有改动节圆位置的齿距参数，而是对部分齿的齿顶修缘量做了差异化调整，在带轮入齿侧的几个轮齿适当加大修缘量，让同步带的带齿能更顺畅地滑入啮合槽，即使带轮安装时存在少量的同轴度误差，也能通过修缘的引导作用避免带齿和轮齿发生刚性撞击，降低安装调试阶段的装配精度要求。在自动化生产线、精密输送设备、机床进给机构这类对传动同步精度有硬性要求的场景里，同步带轮的齿形匹配度直接决定了整套传动系统的运行稳定性，HTD8M规格的圆弧齿同步带轮是目前中载同步传动场景里应用占比极高的一类传动件，区别于传统梯形齿同步带轮的应力集中问题，8M圆弧齿的齿廓曲线能让带齿与轮齿的啮合过程更平缓，啮合接触面积更大，在高速运转时能有效降低多边形效应带来的传动振动与噪音。

　　带轮中心的安装孔做了直孔设计，孔壁的公差按照常用的过渡配合要求设定，适配常规的电机输出轴或者传动轴安装，安装孔周边没有做多余的减重孔设计，是考虑到这类中载传动场景下带轮的轮体强度优先，避免减重孔带来的动平衡问题，尤其是在转速超过1500rpm的使用场景下，实心轮体的结构能更好地保证运转时的动平衡精度，减少轴系的附加载荷。轮齿的齿宽参数按照常用的8M同步带带宽做了匹配，齿侧的倒角处理是为了避免安装同步带时带齿侧边被轮齿锐边割伤，同时也能在运转过程中减少带齿侧面的摩擦磨损。

　　从实际应用的角度看，这类变齿结构的8M同步带轮特别适合用在包装机械的主传动系统、物流输送线的驱动端、小型数控机床的进给传动单元，这些场景往往存在装配空间受限、安装调试精度难以做到极致的问题，变齿修缘的结构能在不提升加工成本的前提下，大幅降低装配难度，同时延长同步带的使用寿命。建模过程中特意对齿根部分做了圆角过渡处理，避免齿根位置的应力集中，因为同步带轮在传递扭矩时，齿根位置是弯曲应力最大的区域，过小的圆角会导致长期交变载荷下出现齿根疲劳断裂的问题，尤其是在频繁正反转的传动场景里，齿根的应力集中问题会被进一步放大。

　　带轮的轮缘部分没有做挡边设计，是考虑到部分使用场景会采用双侧轴承支撑的安装方式，同步带的跑偏量可以通过两端的轴承座定位来限制，如果是悬臂安装的场景，只需要在模型基础上增加单侧或者双侧挡边即可，基础模型的参数化结构预留了挡边的安装位置，不需要重新调整齿形部分的参数。整个模型的齿形部分是通过参数化草图阵列生成的，每个齿的齿廓都保持了一致的曲率精度，不会出现手动建模常见的齿形偏差问题，能直接导入工程图模块生成加工图纸，也可以直接用于装配仿真，验证和同步带、轴系的装配干涉情况。在传动效率方面，圆弧齿的结构本身就比梯形齿的传动效率高3%-5%，加上变齿修缘的设计减少了啮合过程中的滑动摩擦，实际运转时的传动效率能稳定保持在98%以上，在长时间连续运转的场景下，能有效降低传动过程中的能量损耗，减少设备的运行温升。
